جزئیات محصول:
|
| به استانداردها مراجعه کنید: | ISO 5659.2-2006 | قدرت عرضه: | AC 220V 100a |
|---|---|---|---|
| استفاده: | تراکم دود پلاستیکی را آزمایش کنید | مادی: | فولاد ضد زنگ |
| دامنه دما: | 0 ~ 1000 oC | ضمانت: | 12 ماه |
| برجسته کردن: | محفظه چگالی دود ISO5659-2,تجهیزات آزمایش قابل احتراق پلاستیک,محفظة اختبار قابلية الاشتعال الكهربائي |
||

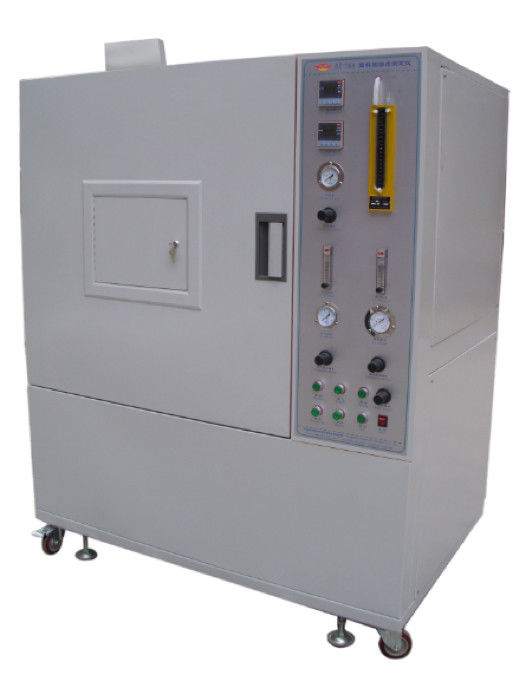

تستر چگالی دود پلاستیک ISO 5659، محفظه تست چگالی دود
توضیحات محصول:
دستگاه سنجش چگالی دود پلاستیک، نوع جدیدی از سنجش چگالی دود است که مطابق با شرایط فنی مندرج در استاندارد GB/8323.2-2008 و ISO 5659-2 "روشهای آزمون تعیین چگالی دود با استفاده از روش تک محفظهای برای تست پلاستیکها" توسعه یافته است. تجهیزات تست برای تعیین چگالی نوری ویژه دود تولید شده هنگام سوختن پلاستیک مناسب است و حداکثر چگالی نوری ویژه نتیجه تست است. این دستگاه برای ارزیابی عملکرد تولید دود پلاستیکها در شرایط مشخص استفاده میشود.
استانداردها:
GB 8323.2-2008 "پلاستیکها - تشکیل دود - بخش 2: روش آزمون تعیین چگالی دود با روش تک محفظهای"
استاندارد آزمون ISO 5659.2-2006 "پلاستیکها - تشکیل دود بخش 2: تعیین چگالی نوری با روش تک محفظهای".
ترکیب:
کل دستگاه شامل یک محفظه مهر و موم شده، یک سیستم اندازهگیری فوتوالکتریک، یک مخروط تابشی، یک سیستم احتراق، یک مشتعل کننده، یک جعبه تست، یک براکت، یک دستگاه اندازهگیری دما و نرمافزار تست چگالی دود است. مدار با استفاده از میکروکنترلر تک تراشهای توسعه یافته و دارای محتوای فنی بالا و عملکرد پایدار است. این دستگاه برای تمام پلاستیکها مناسب است، اما همچنین برای ارزیابی سایر مواد (مانند لاستیک، روکشهای پارچهای، سطوح رنگ شده، چوب و سایر مواد) نیز کاربرد دارد. این دستگاه به طور گسترده توسط صنعت پلاستیک، کارخانههای تولید مواد جامد و واحدهای تحقیق و آزمایش استفاده میشود.
پارامترها:
1.1 درب جلو مجهز به پنجرهها و کرکرههای مات است که حرکت پنجرهها را مسدود میکند.
1.2 پایین جعبه مربعی مجهز به فویل آلومینیومی ترکیدگی برای جلوگیری از فشار بیش از حد است. دیسک ترکیدگی شامل یک دیسک ترکیدگی ایمنی با ضخامت 0.04 میلیمتر، طول 405 میلیمتر و عرض 200 میلیمتر و مساحت کل 81000 میلیمتر مربع است. دستگاه تنظیم فشار داخل جعبه نصب شده است (شکل 2 را ببینید).).
1.3 پنجره نور: دو پنجره نور Ø75 میلیمتری بالا و پایین، با یک هیتر الکتریکی حلقوی 9 وات در زیر پنجره نور برای اطمینان از دمای سطح بالایی پنجره نور (50 درجه سانتیگراد تا 55 درجه سانتیگراد مناسب است) برای کاهش غلظت دود روی سطح. به حداقل، پنجره در بالای جعبه تست قرار دارد. یک سکوی نوری با ضخامت 8 میلیمتر در اطراف پنجره نور در خارج از جعبه تست نصب شده است. سکوی نوری با یک میله فلزی Ø15 میلیمتری که میتواند سکوی ثابت و جعبه تست را به هم متصل کند، ثابت شده است.
1.4 اندازه داخلی: ارتفاع 914 میلیمتر × عرض 914 میلیمتر × عمق 610 میلیمتر
1.5 جنس: شامل سه لایه است: لایه بیرونی ورق فولادی به ضخامت 1.5 میلیمتر، رنگ سفید کوره ای با دمای بالا، لایه میانی ساخته شده از لایه عایق به ضخامت 60 میلیمتر، لایه داخلی فولاد ضد زنگ USU304 به ضخامت 1.2 میلیمتر، رنگ سیاه کوره ای با دمای بالا، به راحتی قابل تمیز کردن است.
1.5 ورودی و خروجی هوا: ورودی هوا در بالای جعبه تست نصب شده و قطر آن Φ65 میلیمتر است. شیر برقی با فلنج وضعیت بسته و باز بودن را کنترل میکند؛ خروجی هوا در پایین سمت چپ نصب شده و قطر آن Φ80 میلیمتر است. شیر برقی فلنج وضعیت بسته و باز بودن را کنترل میکند و شامل فن اگزوز است.
ویژگیها:
سیستم اندازهگیری فوتوالکتریک: شامل منبع تغذیه، لامپ فوتومولتیپلایر، فیلم نیمه شفاف تقویت شده، شاتر نوری، فیلتر، ورق شفاف خنثی، لنز، سیستم نوری، دوربین، منبع نور، هیتر پنجره نور.
2.1 منبع نور:
2.1.1 منبع نور: شامل لامپ رشتهای 6.5 ولت، ترانسفورماتور منبع تغذیه (ورودی 220 ولت خروجی 6.5 ولت) و مقاومت متغیر است.
2.1.2 نصب: لامپ در جعبه تاریک مات در پایین جعبه تست نصب شده و شامل منبع نور، لنز محدب، هیتر پنجره نوری و پنجره نوری است.
2.1.3 افزودنی پنجره نور: منبع تغذیه AC220V، سیم مقاومتی 9 وات برای اطمینان از دمای سطح بالایی پنجره نور (50 درجه سانتیگراد تا 55 درجه سانتیگراد) مناسب است.
2.1.4 لنز محدب: قطر 51 میلیمتر، تنظیم و کالیبره شده برای تشکیل کامل یک حلقه با قطر 51 میلیمتر و بدون نور دیگر در خارج از حلقه.
2.1.5 پنجره نوری: شامل فیلم عبور نور بدون مانع و جعبه تاریک است.
2.2 آشکارساز فوتوالکتریک:
2.2.1 آشکارساز فوتوالکتریک: شامل لامپ فوتومولتیپلایر، فیلتر تقویت کننده، شاتر، فیلتر، فیلتر خنثی، لنز محدب، پنجره نوری و غیره است.
2.2.2 لامپ فوتومولتیپلایر:
2.2.2.1، پارامترهای لامپ فوتومولتیپلایر: ولتاژ: DC 1000 ولت، منبع تغذیه: ورودی 12 ولت، خروجی 0 ~ -1200 ولت 2 میلیآمپر
2.2.2.2، پردازش سیستم فوتوالکتریک: آشکارساز فوتوالکتریک یک لامپ فوتومولتیپلایر است که به قالب عدد A/D متصل شده و توسط کامپیوتر تقویت کننده چند مرحله ای پردازش میشود. میتواند به طور مداوم عبور نور مربوط به چگالی نوری را با زمان اندازهگیری کند، که تعداد پاسخ حساسیت طیفی، مشابه پاسخ چشم غیر مسلح است و جریان تاریک کمتر از 0.001 میکرو آمپر است. حداقل حساسیت لامپ فوتومولتیپلایر را میتوان 100 درصد در مسیر نوری 0.5 فیلتر خنثی و یک فیلتر تقویت کننده ND-2 خواند.
2.2.3. فیلتر تقویت کننده: عبور نور ND-2.0 برابر با 0.95% و دمای منبع نور A برابر با K=2854 است.
2.2.4، گیت نور: برای بافل، عبور نور تصحیح شده 0% استفاده میشود.
2.2.5، فیلتر: برای جبران فیلتر، چگالی نوری 0.1 ~ 1.0 و 2.0 در مجموع 11 قطعه.
2.2.6، فیلتر خنثی: ND-0.5، عبور نور 31.7%، دمای رنگ منبع نور A برابر با K = 2854.
2.2.7، لنز محدب: قطر 51 میلیمتر امکان تمرکز پرتو مستقیم را به یک نقطه کوچک و متمرکز در صفحه نیمه شفاف بین جعبههای دوربین بالا و پایین فراهم میکند.
2.2.7. کالیبراسیون سیستم نوری: از یک فیلتر خنثی با چگالی نوری 3.0 و طول موج 550-650 نانومتر استفاده میشود.
2.2.8، پنجره نوری: شامل فیلم عبور نور بدون مانع و جعبه تاریک است.
پارامترها:
مخروط تابشی:
3.1، مخروط تابشی: متشکل از عناصر گرمایشی با توان نامی 2600 وات، میتواند شدت تابش 10 کیلووات بر متر مربع تا 50 کیلووات بر متر مربع را در مرکز سطح نمونه فراهم کند. هنگام اندازهگیری تابش در دو مکان دیگر 25 میلیمتر دورتر از مرکز نمونه، تابش در این دو مکان نباید کمتر از 85% تابش در مرکز نمونه باشد.
3.2 هیتر مخروط تابشی: توسط منبع تغذیه مستقل تغذیه میشود. توان ترانسفورماتور ایزوله تک فاز 3000 وات است. کنترل دما توسط تریستور با چرخه سریع کنترل میشود و دمای کنترل میتواند در ±2 درجه سانتیگراد تثبیت شود.
3.3، فلومتر حرارتی: محدوده اندازهگیری 50 کیلووات بر متر مربع، دریافت مساحت تابش مسطح با قطر 10 میلیمتر، سطح پوشیده شده با سیاه مات، با استفاده از خنک کننده آبی.
3.4. مشتعل کننده: نازل مشتعل کننده از لوله مسی با دهانه Φ4.0 میلیمتر ساخته شده است، طول شعله، اندازهگیری سطح 30 میلیمتر است.
سیستم تامین گاز:
4.1، منبع گاز: مخلوط پروپان و هوا با خلوص 95%، فشار 170 کیلو پاسکال
4.2، فلومتر پروپان: 1 تا 100 سانتیمتر مکعب بر دقیقه
4.3، فلومتر هوا: 5 تا 500 سانتیمتر مکعب بر دقیقه
کل عملکرد:
1. وضوح عبور نور: 0.0001%؛
2. محدوده اندازهگیری: 0-100 درصد؛ جابجایی خودکار هنگام اندازهگیری.
3. دقت اندازهگیری: ± 3%؛
4. ولتاژ کاری: AC200-240V 50Hz؛
5. رطوبت محیط: دمای اتاق -40 درجه سانتیگراد
6. محیط کار: هنگام کار دستگاه، باید از نور مستقیم اجتناب شود و جریان هوای اجباری وجود نداشته باشد.

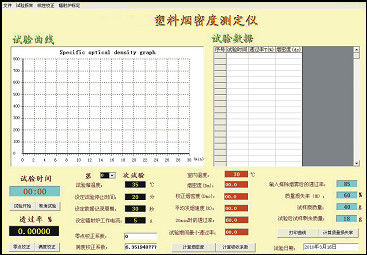

7. نرمافزار اندازهگیری: مبتنی بر رابط کاربری کامپیوتر، سبک LabVIEW. منحنیهای عبور نور و زمان را نمایش میدهد. رابط چینی و انگلیسی، و ارائه کتابچههای راهنما به هر دو زبان چینی و انگلیسی. شکل 3 را ببینید
![]()
