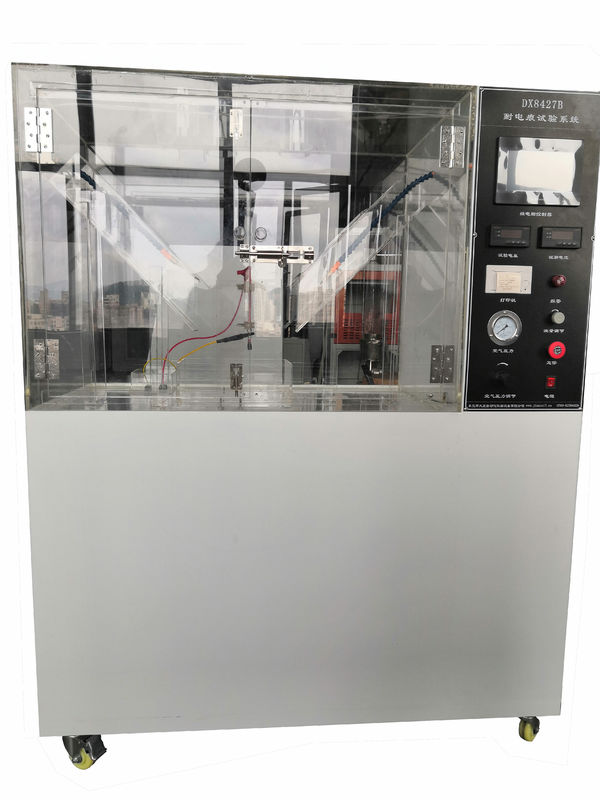

تجهیزات آزمایش مقاومت ردیابی کابل ها و سیم های الکتریکی دستگاه آزمایش آزمایشگاهی

GB/T 3048.72008 تجهیزات آزمایش مقاومت ردیابی کابل ها و سیم های الکتریکی

دامنه:

توانایی سیم ها و کابل ها را برای مقاومت در برابر آسیب ناشی از ردپای الکتریکی ناشی از نشت سطح در شرایط کثیف آزمایش کنید.

استاندارد:

دستگاه آزمایش برای GB/T 3048.7 ‬2008,GB14049-2008.

مشخصات:

آب پاشنده آزمایش:

- سه موقعیت، نوزل مستقل فولاد ضد زنگ، سوراخ نوزل: 16، دیافراگم: 0.5mm؛

مایع آزمایش:

- ۱ لیتر آب کلرید سدیم (حدود ۰.۲٪) سطح فعال ۰.۱٪ پاراکتیل فنیل پلی اکسیلن (توزیع یک بطری)

رسانایی مایع:

- (3000-400) uS/ cm، اندازه گیری رسانا برای استفاده شخصی مشتری، اندازه گیری رسانا

فشار اسپری:

- کنترل فشار پمپ خلاء، فشار ثابت قابل تنظیم

ضربه اسپری:

- ≥ 1 متر

ارتفاع اسپری:

- 600mm ± 10mm قابل تنظیم

سرعت اسپری:

- (3±0.01) m/s

سرعت جریان اسپری:

- (0.5±0.1) mm/ min. در عرض 2 ثانیه

چرخه اسپری:

- 30 ثانیه؛ 10 اسپری؛ 20 متناوب

ارتفاع پایه نمونه:

- 100mm±5mm؛ زاویه: 45

پنجره مشاهده:

- شیشه مقاوم به انفجار، اندازه: 580 میلی متر * 380 میلی متر

گازهای خروجی آزمایش:

- مجهز به سیستم خروجی اتوماتیک، سرعت باد: 0.2m / s

اندازه شکل:

- 1120mm × 650mm × 1350mm

منبع برق آزمایش:

- 220V / 50-60Hz

ولتاژ اعمال شده:

- آزمایش فرکانس قدرت ولتاژ بالا 0 ~ 5kV ± 5٪ (مستمر تنظیم)

ابزار اندازه گیری ولتاژ و جریان:

- دقت ≥1.0"خطای مقدار اندازه گیری شده ≤ ± 3%؛
