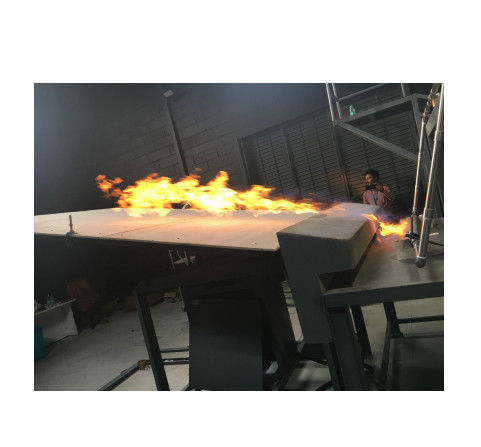

UL790 مواد سقف، عملکرد مقاومت در برابر آتش، تست کننده عملکرد مهار کننده شعله برای سلول های فتوولتائیک

UL790 مواد سقف، عملکرد مقاومت در برابر آتش، آزمایش کننده عملکرد ضد شعله برای سلول های فتوولتائیکتست کننده عملکرد بازدارنده شعله برای سلول های فتوولتائیک

حوزه کاربرد:

این الزامات شامل تمام مواد سقف است که برای شبیه سازی آتش به خارج از ساختمان نشت می کنند.و برای مواد سقف نصب شده بر روی زیربناهای قابل احتراق یا غیر قابل احتراق استفاده می شوداین برای ارزیابی مقاومت آتش سقف ها و ماژول ها در شرایط شبیه سازی شده دنیای واقعی است و برای ارزیابی درجه نمونه در A1.82m، B 2.4m و C 3.9m است.می تواند در آزمایش عملکرد بازدارنده شعله از ماژول های سلول های خورشیدی استفاده شود..

استانداردها:

UL 1730: مانیتورهای آشکارساز دود برای واحدهای زندگی مستقل در خانه های چند خانوادگی و اتاق های هتل / متل: اعلان کننده های موتورهای شناسایی شرایط دود مسکونی؛

UL 790: روش آزمون استاندارد برای آزمایش آتش پوشش سقف

IEC 61730-2 ماژول های خورشیدی ضمیمه A آزمایش آتش گسترش شعله

ASTM F 108-04: روش آزمون استاندارد برای آزمایش آتش پوشش سقف

NFPA 256 آزمایش آتش برای پوشش سقف

پارامترهای عملکرد:

شیب عرشه توسط سیلندر کنترل می شود

یک عرشه آزمایش به تخته ضد آتش متصل می شود

دمای تنظیم شده در مراحل با استفاده از یک شیر کنترل خودکار

مواد پوشش سقف پلائیوکس با اندازه های 1,300 (W) × 1,000 (D) × 120 (H) برای نصب نمونه های آزمایش؛

صفحه آزمایش غیر قابل اشتعال، که در انتهای صفحه آزمایش نصب شده است، می تواند تولید تند شدن را در زیر صفحه آزمایش مسدود کند.

صفحه تنظیم بخش فولاد ضد زنگ، زاویه آزمایش قابل تنظیم، ابعاد: 1,440 ((L) x 940 ((H) mm؛

مجموعه صفحه غیر قابل احتراق، نصب شده در جلوی قاب، شبیه سازی درویش ها و کرنیس ها، گسترش شعله از سوزان به نمونه، ابعاد: 330 ((W) x 2,130 ((D) x 584 ((H) mm؛

لوله های خروجی جداگانه برای جذب هوا از خارج آزمایشگاه

یک فیلتر عسل در کانال هوا نصب می شود و یک لوله راهنما در ورودی گاز نصب می شود.

لوله تهویه با یک پنل تنظیم شیب برای تنظیم جهت جریان هوا مجهز است.

لوله تهویه با یک صفحه راهنما برای تقویت سرعت باد مجهز است تا اطمینان حاصل شود که جریان هوا که به صفحه آزمایش می رسد توسط دنیای بیرون مختل نمی شود.و صفحه راهنما از فولاد ضد زنگ استو موقعیت با تغییر فشار باد تغییر نمی کند.

مواد لوله هوا از فولاد ضد زنگ ساخته شده است که مقاوم در برابر خوردگی و دمای بالا است و ابعاد آن: ۲۱۳۰ (W) x ۷۶۲ (H) x ۳۰۰۰ (L) میلی متر است.

فن 220 ولت، 50 هرتز، سه فاز الکتریکی، مجهز به یک سیستم معکوس است که می تواند سرعت باد را به طور خودکار تنظیم کند، و سرعت جریان 300m3/min است.

بازتاب دهنده سرعت نامحدود، 0-100٪ قابل تنظیم؛

سوزنده گاز (برای آزمایش آتش متناوب، گسترش شعله و آزمایش آتش پرواز) ، طول 1.12 متر، قطر 60.3 میلی متر، با شکاف 12.7 میلی متر (عرض) × 0.91 متر (طول) در سمت تخته آزمایش؛

سوزان گاز می تواند 22000 Btu/min (387 kWh) را فراهم کند و می تواند سرعت جریان گاز را به طور خودکار با توجه به سه سطح احتراق A، B و C تنظیم کند.

یک ترموپول در ارتفاع 58.7 میلی متر در بالای سوزنده نصب شده است که می تواند دمای 888±28°C را آزمایش کند.

سیستم روشنایی اتوماتیک برای اطمینان از عملکرد ایمنی آزمایش، ولتاژ بالا الکترود روشنایی 1.8kVp کنترل کننده جریان توده است.

سیستم کنترل درجه حرارت خودکار

کلاس A، B:760±28°C ((1400 ±50°F) - 21,000~ 22,000 Btu/min ((369~387 kWh)

- کلاس C: 704±28°C (1300 ±50°F) -18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) برای هر سوزان گاز برای پیروی از روش های مختلف آزمایش و کنترل؛

فشار سنج با دقت بالا و فشار تنظیم کننده دریچه کنترل فشار گاز

- LNG: اندازه گیری دقیق جریان گاز با MFM (جريان هوا توسط یک شیر کنترل خودکار کنترل می شود)

- LPG: سرعت جریان هوا تنظیم شده با استفاده از یک سیستم اینورتر: 19±8 km/h (5.5m/sec) در عرشه آزمایش

شبکه شبکه فلزی مواد را پشتیبانی می کند و پالت را می توان برای تسهیل احتراق کامل مواد چرخش داد.
