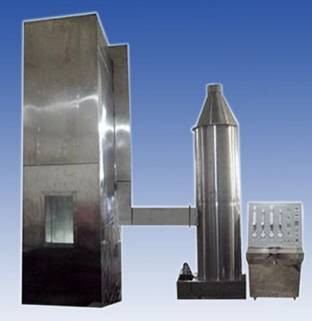

DX8349 تست کننده احتراق بسته سیم و کابل

حوزه کاربرد:از آن برای ارزیابی توانایی سیم ها و کابل های بسته شده نصب شده عمودی یا کابل های نوری برای مهار گسترش عمودی شعله در شرایط مشخص استفاده می شود.و فرآیند استفاده باید با برج های حذف گرد و غبار دود همکاری کندکل ماشین از چندین بخش تشکیل شده است، مانند یک اتاق آزمایش، یک منبع هوا، یک نردبان فولادی، یک سیستم تصفیه گازهای گلخانه ای و یک منبع اشتعال.

مطابق با استاندارد:با توجه به GB/T18380.31-2008، IEC60332-3-10-2018 "بررسی احتراق کابل ها و کابل های نوری در شرایط شعله بخش 31:دستگاه آزمایش گسترش عمودی شعله سیم و کابل نصب شده عمودی می تواند الزامات GB / T18380 را برآورده کند.32-2008/IEC60332-3-21:2000 آزمایش شعله ای کابل ها و کابل های نوری در شرایط شعله بخش 32: آزمایش گسترش عمودی شعله برای سیم ها و کابل های بسته شده نصب شده عمودیAکلاس F/R" GB/T18380.33-2008/IEC60332-3-22:2000 "بررسی شعله سوزی کابل ها و کابل های نوری در شرایط شعله بخش 33:آزمایش گسترش عمودی شعله از سیم ها و کابل های بسته شده نصب شده عمودی - کلاس A"، GB/T18380.35-2008/IEC60332-3-24:2000 آزمایش شعله ای کابل ها و کابل های نوری در شرایط شعله بخش 35: آزمایش گسترش عمودی شعله برای سیم ها و کابل های بسته بندی شده نصب عمودیC"، GB/T18380.36-2008/IEC60332-3-25:2000بررسی شعله دار از کابل ها و کابل های نوری در شرایط شعله بخش 36:بررسی گسترش شعله دار از سیم ها و کابل های بسته بندی شده نصب عمودیD".

پارامترهای فنی:

• اتاق آزمایش: دستگاه آزمایشی باید یک اتاق خودپذیر با عرض (1000±100) mm، عمق (2000±100) mm و ارتفاع (4000±100) mm باشد.دیواره پشت و هر دو طرف اتاق آزمایش باید از ضریب انتقال گرما حدود 0 باشد..7W?m-2؟ K-1 عایق حرارتی، 1.5mm ضخامت USU304 صفحه فولاد ضد زنگ، 65mm ضخامت فیبر معدنی عایق در وسط، 1.5mm ضخامت USU304 صفحه فولاد ضد زنگ در خارج

2منبع هوا:

ورودی هوا مجهز به آنومتر سرعت هوا است و سرعت جریان گاز هوا (5000±500) لیتری در دقیقه است.

پس از اتمام آزمایش: اگر نمونه بعد از خاموش کردن آتش یک ساعت هنوز در حال سوختن باشد، یک زنگ هشدار و یک دستگاه برای متوقف کردن احتراق به زور توسط باران وجود دارد.

3. نوع نردبان فولادی: بلند (500±5) mm نردبان فولادی استاندارد (800±10) mm نردبان فولادی از فولاد گرد ضد زنگ USU304

4دستگاه تصفیه تخلیه:

بخش بالایی از اتاق آزمایش مجهز به یک آنیمومتر دیجیتال است تا اطمینان حاصل شود که سرعت جریان باد کمتر از 8M/S است، که بر جریان هوا در اتاق آزمایش تأثیر نخواهد گذاشت.

دستگاه جمع آوری دود و شستن: فولاد ضد زنگ SUS304، قطر 800mm، ارتفاع 3500mm.

منبع روشنایی

1نوع: منبع اشتعال باید شامل یک یا دو فانوس گاز پروپان کمربند و جریان سنجهای پشتیبانی و مخلوط کننده های ونتوری باشد.سطح آتش باید با 242 صفحه فلزی مسطح با قطر 1.32 میلی متر ، فاصله مرکزی این سوراخ ها 3.2 میلی متر است و آنها در سه ردیف قرار دارند ، هر ردیف 81 ، 80 و 81 است ، که در محدوده 257 × 4.5 میلی متر توزیع شده است. علاوه بر این ،یک ردیف سوراخ های کوچک در هر دو طرف آتشی شعله ور قطع می شود، و این سوراخ های آزمایشی می توانند شعله را به طور مداوم بسوزانند. هر blowtorch باید با یک دستگاه دقیق برای کنترل سرعت ورود پروپان و هوا مجهز باشد.می توان از روتومترها یا اندازه گیری جریان جرم استفاده کرد.

2. فانوس در منبع اشتعال باید افقی قرار گیرد، (75±5) mm از سطح جلو نمونه کابل، (600±5) mm از پایین اتاق آزمایش،و با محور نردبان فولادی متماثل استنقطه روشن شدن blowtorch باید در مرکز بین دو پله از نردبان فولاد و حداقل 500mm دور از انتهای پایین نمونه قرار گیرد.
