دستگاه آزمایش احتراق بسته سیم و کابل

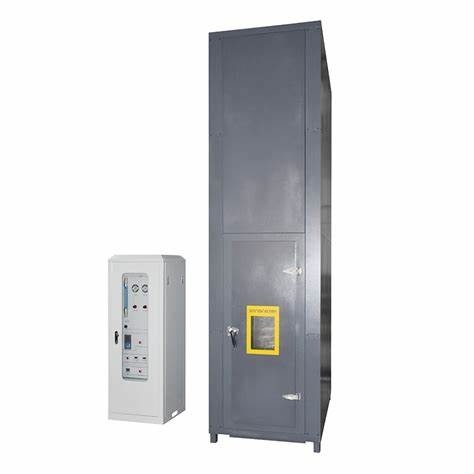

DX8349Wآزمون احتراق بسته ی کابلماشين

حوزه کاربرد:از آن برای ارزیابی توانایی سیم ها و کابل های بسته شده نصب شده عمودی یا کابل های نوری برای مهار گسترش عمودی شعله در شرایط مشخص استفاده می شود.و فرآیند استفاده باید با برج های حذف گرد و غبار دود همکاری کندکل دستگاه از چندین بخش تشکیل شده است، مانند یک اتاق آزمایش، یک منبع هوا، یک نردبان فولادی، یک سیستم تصفیه گازهای گلخانه ای و یک منبع اشتعال.

مطابق با استاندارد:با توجه به GB/T18380.31-2008، IEC60332-3-10-2018 "بررسی احتراق کابل ها و کابل های نوری در شرایط شعله بخش 31:دستگاه آزمایش گسترش عمودی شعله سیم و کابل نصب شده عمودی می تواند الزامات GB / T18380 را برآورده کند.32-2008/IEC60332-3-21:2000 آزمایش شعله ای کابل ها و کابل های نوری در شرایط شعله بخش 32: آزمایش گسترش عمودی شعله برای سیم ها و کابل های بسته شده نصب شده عمودیAکلاس F/R" GB/T18380.33-2008/IEC60332-3-22:2000 "بررسی شعله سوزی کابل ها و کابل های نوری در شرایط شعله بخش 33:آزمایش گسترش عمودی شعله از سیم ها و کابل های بسته شده نصب شده عمودی - کلاس A"، GB/T18380.35-2008/IEC60332-3-24:2000 آزمایش شعله ای از کابل ها و کابل های نوری در شرایط شعله بخش 35: آزمایش گسترش عمودی شعله از سیم ها و کابل های بسته شده نصب شده عمودیC"، GB/T18380.36-2008/IEC60332-3-25:2000بررسی شعله دار از کابل ها و کابل های نوری در شرایط شعله بخش 36:بررسی گسترش شعله دار از سیم ها و کابل های بسته بندی شده نصب عمودیD".

پارامترهای فنی:

1. اتاق آزمایش: دستگاه آزمایشی باید یک اتاق خودپذیر با عرض (1000±100) mm، عمق (2000±100) mm و ارتفاع (4000±100) mm باشد.دیواره پشت و هر دو طرف اتاق آزمایش باید از ضریب انتقال گرما حدود 0 باشد..7W?m-2؟ K-1 عایق حرارتی، 1.5mm ضخامت USU304 صفحه فولاد ضد زنگ، 65mm ضخامت فیبر معدنی عایق در وسط، 1.5mm ضخامت USU304 صفحه فولاد ضد زنگ در خارج

2منبع هوا:

ورودی هوا مجهز به آنومتر سرعت هوا است و سرعت جریان گاز هوا (5000±500) لیتری در دقیقه است.

پس از اتمام آزمایش: اگر نمونه بعد از خاموش کردن آتش یک ساعت هنوز در حال سوختن باشد، یک زنگ هشدار و یک دستگاه برای متوقف کردن احتراق با باران وجود دارد.

3. نوع نردبان فولادی: بلند (500±5) mm نردبان فولادی استاندارد (800±10) mm نردبان فولادی گسترده از فولاد گرد ضد زنگ USU304

4دستگاه تصفیه تخلیه:

بخش بالایی از اتاق آزمایش مجهز به یک آنیمومتر دیجیتال است تا اطمینان حاصل شود که سرعت جریان باد کمتر از 8M/S است، که بر جریان هوا در اتاق آزمایش تأثیر نخواهد گذاشت.

دستگاه جمع آوری دود و شستن: فولاد ضد زنگ SUS304، قطر 800mm، ارتفاع 3500mm.

منبع روشنایی

1نوع: منبع اشتعال باید شامل یک یا دو فانوس گاز پروپان کمربند و جریان سنجهای پشتیبانی و مخلوط کننده های ونتوری باشد.سطح آتش باید با 242 صفحه فلزی مسطح با قطر 1.32 میلی متر ، فاصله مرکزی این سوراخ ها 3.2 میلی متر است و آنها در سه ردیف قرار دارند ، هر ردیف 81 ، 80 و 81 است ، که در محدوده 257 × 4.5 میلی متر توزیع شده است. علاوه بر این ،یک ردیف سوراخ های کوچک در هر دو طرف آتشی شعله ور قطع می شود، و این سوراخ های آزمایشی می توانند شعله را به طور مداوم بسوزانند. هر blowtorch باید با یک دستگاه دقیق برای کنترل سرعت ورود پروپان و هوا مجهز باشد.می توان از روتومترها یا اندازه گیری جریان جرم استفاده کرد.

2. فانوس در منبع اشتعال باید افقی قرار گیرد، (75±5) mm از سطح جلو نمونه کابل، (600±5) mm از پایین اتاق آزمایش،و با محور نردبان فولادی متماثل استنقطه روشن شدن blowtorch باید در مرکز بین دو پله از نردبان فولاد و حداقل 500mm دور از انتهای پایین نمونه قرار گیرد.

پارامترهای فنی:

1اندازه جعبه آزمایش 1000 (W) X2000 (D) X4000 (H) میلی متر است و وسط با جعبه مواد پشم معدنی پر شده است.

2پایین جعبه 150 میلی متر از دیوار جلو فاصله دارد و یک فضای ورودی هوا 800 (W) X400 (D) mm وجود دارد.

3فضای بالای خروجی 300 (W) X 1000 (D) میلی متر است.

4. نردبان فولادی فولادی بزرگ اندازه 500 (W) X3,500 (H) ، 1 قطعه

5نردبان استاندارد فولاد ضد زنگ اندازه 800 (W) X3,500 (H) ، 1 قطعه

6. دستگاه های سوزنده پروپان استاندارد 2 نوار

7۲ دستگاه مخلوط کردن گاز ونتوری

8. فشار سنج و فشار کاهش دهنده دستگاه دریچه می تواند تنظیم پروپان و فشار هوا به 0.1Mpa

9. rotameter تنظیم و تنظیم سرعت جریان گاز

10جعبه شامل نردبان های فولادی و چوکات است که برای کاربران آسان است که در بالا تشخیص داده شود.

11. مجهز به یک شیر توپ برای بسته شدن دستی منبع هوا

12. به طور خودکار تنظیم زمان آزمایش احتراق، و به طور خودکار منبع گاز در آن زمان قطع

13. ترموپول روی دیوار داخلی جعبه می تواند دمای داخلی جعبه را نشان دهد

14ابعاد جعبه احتراق: 1120 (W) X2195 (D) X5077 (H) mm

15ابعاد جعبه کنترل: 1280 (W) X770 (D) X1200 (H) mm

16منبع برق: AC 220V، 50/60Hz، 2A

17منبع هوا: پروپان، هوا (به وسیله مشتری فراهم می شود)

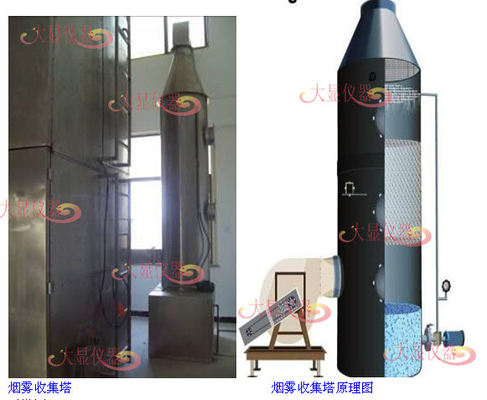

برج حذف گرد و غبار دود:این عمدتا برای تولید گاز دود در فرآیند آزمایش استفاده می شود و گاز خارج شده پس از پردازش توسط برج حذف گرد و غبار دود، الزامات حفاظت از محیط زیست را برآورده می کند.

مواد: کل بدن پاک کننده از مواد PP ساخته شده است، هیچ قطعه فلزی در سیستم وجود ندارد و مقاومت بسیار بالایی در برابر اسید و قلی و مقاومت در برابر خوردگی دارد.

لایه مایع گردش: می تواند با آب شیر پر شود، همچنین می تواند با مایع شوینده پر شود، اثر مایع شوینده بهتر است،به منظور جلوگیری از تخلیه زباله ها در خوردگی کف برج شستشو;

لایه هوا: گازهای خروجی منتشر شده در فرآیند تولید یا آزمایش که نیاز به درمان دارند و لایه هوا به ورودی هوا متصل است تا اجازه ورود زباله به لایه هوا را دهد.

لایه پر کردن: ماده پر کردن ماشین از توپ های سوراخ متوسط PP از نوع خشخاش دریایی ساخته شده است که به شکل TELLERTT چند دندونی هستند.و یک پنجره در سطح لایه پر کردن وجود دارد، که برای تمیز کردن توپ ها در لایه پر کردن مناسب است. عملکرد اصلی لایه پر کردن این است که گاز خروجی را در لایه هوا پراکنده کند و آن را به یک زباله پراکنده تبدیل کند،به طوری که گازهای خروجی را می توان به طور کامل در لایه اسپری آب تمیز کرد;

لایه اسپری آب: سر اسپریلر در لایه اسپری آب بدون مسدود کردن سر اسپریلر، چرخش PP120 درجه را اتخاذ می کند و 95٪ از منطقه را پوشش می دهد.و لایه اسپری آب دارای یک پنجره مستقل برای تسهیل بررسی وضعیت کار سر اسپریلر است;

لایه ضد مه: می تواند به طور موثر ناخالصی های موجود در هوا را فیلتر کند و در عین حال می تواند مانع از خوردگی کریستال های مه آب در گاز های خروجی از دیواره داخلی ماشین شویی شود.

پمپ گردش: پمپ گردش باعث می شود که مایع در لایه مایع گردش از طریق سر اسپریکر گردش کند تا آب را صرفه جویی کند.

ابعاد: 1500 (W) × 1000 (D) × 3000 (H) mm

منبع برق: AC 380V سه فاز، 50/60Hz، 10A.
