دستگاه آزمایشگاهی UL1685، دستگاه تست شعله کابل های الکتریکی و فیبر نوری

DX8297 آزمون سوزاندن سیم و کابل UL1685دستگاه

معرفی دستگاه:

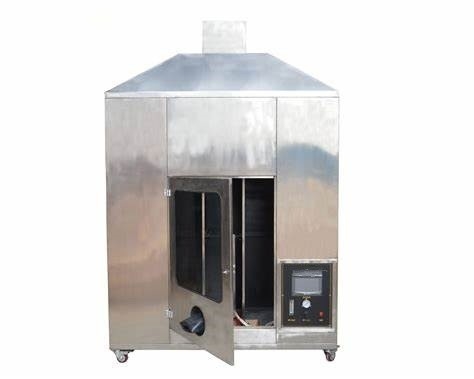

دستگاه آزمون شعله سیم و کابل UL 1685 ابزاری است که برای ارزیابی توانایی یک کابل منفرد یا بسته‌بندی شده برای مهار گسترش شعله تحت شرایط مشخص‌شده استفاده می‌شود و الزامات آزمون UL 1685، IEEE 383 و IEEE 1202 را برآورده می‌کند.

عملکرد سرکوب شعله کابل با مشتعل کردن نمونه با شعله‌ای عمودی با توان 20 کیلووات (70000 BTU/hr) با مقدار نظری 20 کیلووات (70000 BTU/hr) در فضایی با حجم مشخص‌شده به مدت 20 دقیقه ارزیابی می‌شود.

پارامترهای فنی:

استانداردها:

IEEE 1202

انتشار شعله - آزمایش سیم و کابل

IEEE 383

استانداردهای آزمون نوع برای سیم‌های IE، اتصالات میدانی و کانکتورها برای نیروگاه‌های هسته‌ای

UL 1685

گسترش آتش کابل و تولید دود

ویژگی‌های کلیدی:

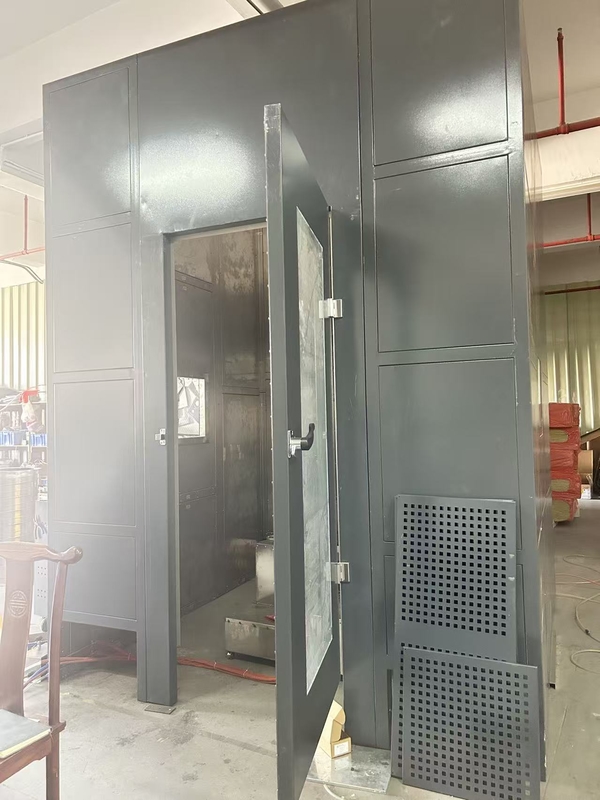

اندازه فضای آزمون: 2438 (طول) × 2438 (عرض) × 3353 (ارتفاع) میلی‌متر، حجم: 19.93 متر مکعب، مساحت داخلی کف: 5.94 متر مربع؛

از ترموکوپل‌ها و آنمومترهای دو جهته برای اندازه‌گیری دما و سرعت گاز در لوله اگزوز استفاده می‌شود؛

از آنمومتر دو جهته برای اندازه‌گیری دقیق سرعت گردابی گاز احتراق با دمای بالا که در طول فرآیند احتراق در لوله اگزوز تولید می‌شود، استفاده می‌شود؛

اندازه پالت 305 (طول) × 76 (عرض) × 2438 (ارتفاع) میلی‌متر است، عرض نردبان فولادی 25±6 میلی‌متر و عرض عمودی 229 میلی‌متر است؛

مشعل با مشعل پروپان با مخلوط‌کن ونتوری برای IEC60332-3؛

کنترل‌کننده جریان جرمی برای اطمینان از اینکه منبع هوا و فشار هوا همچنان می‌تواند جریان هوای صاف را حفظ کند؛

از برد جمع‌آوری داده‌ها برای جمع‌آوری و اندازه‌گیری دقیق دمای اجزای داخلی و دمای شعله مشعل استفاده می‌شود؛

گاز و هوا را می‌توان با شیرهای برقی کنترل کرد؛

سیستم اندازه‌گیری چگالی دود

سیستم آزمون سرعت آزاد شدن حرارت اکسیژن پارامغناطیسی

شیرهای برقی و جرقه زن‌ها را می‌توان به صورت دستی از طریق دکمه‌های روی صفحه کنترل کنترل کرد و در صورت اضطراری (از جمله رایانه) می‌توان دستگاه را خاموش کرد

سیستم اندازه‌گیری چگالی دود
1. شیر برقی و جرقه زن را می‌توان به صورت دستی از طریق دکمه‌های روی صفحه کنترل کنترل کرد و در شرایط اضطراری می‌توان برق دستگاه (از جمله رایانه) را خاموش کرد
2. منبع تغذیه: AC 220V، 50/60Hz، 15A؛
3. وزن کلی: تقریباً 650 کیلوگرم؛
4. ابزار: گاز فشرده، رایانه شخصی، جاروبرقی، گاز (ارائه شده توسط کاربر)
