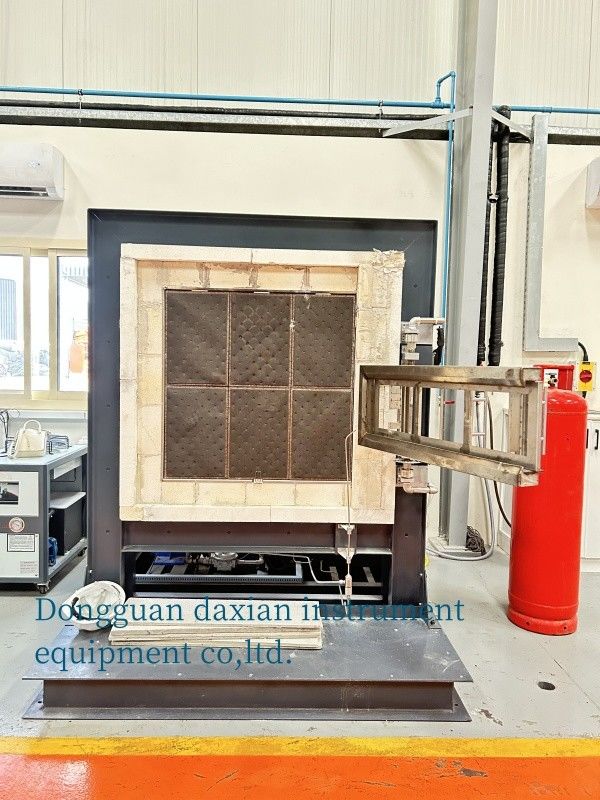

BS476-7دستگاه آزمایش گسترش شعله سطح

BS476-7 معرفی محصول:

آزمایش کننده گسترش شعله مطابق با استاندارد BS476-7 توسعه یافته و تولید شده است و برای اندازه گیری عملکرد گسترش شعله جانبی محصولات ساختمانی استفاده می شود.سرعت عملکرد گسترش شعله / سرعت گسترش شعله می تواند عملکرد بازدارنده آتش مواد را ارزیابی کند.

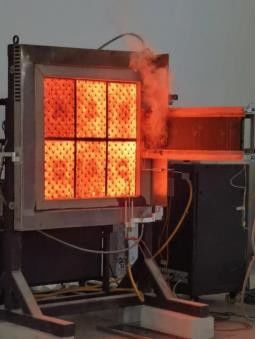

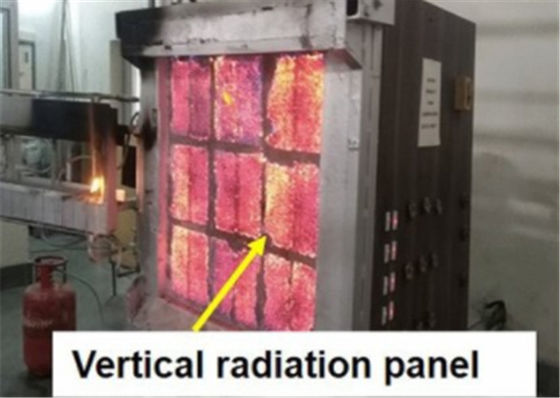

این دستگاه از طریق یک صفحه تابش گاز گرما را تابش می دهد و از یک فلکس متر گرما وارداتی برای کالیبراسیون گرما تابش استفاده می کند.نمونه با یک سوزان گاز مخلوط برای آزمایش احتراق مواد در شرایط حرارت تشعشعی خاص روشن می شود.■ نمونه را در یک منطقه با جریان تشعشعات به وضوح کالیبر شده قرار دهید، زمان روشن شدن، گسترش شعله و زمان خاموش شدن نهایی را اندازه گیری کنید. نمونه آزمایش در حالت عمودی قرار داده می شود.در کنار صفحه تابش، و در یک منطقه با جریان تشعشع به وضوح کالیبراسیون شده قرار می گیرد. شعله روشن شدن به نمونه آزمایش نزدیک می شود اما با آن تماس نمی گیرد.انتهای گرم نمونه توسط گاز تبخیر شده روی سطح روشن می شود.
پس از روشن شدن، رشد جلو شعله و زمان لازم برای سوختن افقی جلو شعله در سطح نمونه و رسیدن به هر فاصله کالیبراسیون ثبت شود.آزمایش بیشتر پارامترهای مربوطه مواد، از جمله گرما اشتعال، گرما احتراق پایدار، میزان جریان بحرانی، میانگین گرما احتراق پایدار، انتشار کلی گرما و غیره.

استاندارد:

BS476-7: آزمایشات آتش بر روی مواد و سازه های ساختمانی بخش هفتم. روش آزمایش برای تعیین طبقه بندی سطح گسترده محصولات

ویژگی های ساختاری:

3.1. جعبه از فولاد ضد زنگ ساخته شده است که زیبا و مقاوم در برابر خوردگی است. تمیز کردن آسان است. چارچوب اصلی: شامل دو قسمت مستقل است:چارچوب سوزنده و چارچوب حمایت از نمونهدو قسمت با بولت ها متصل می شوند و برای تنظیم مکانیکی انعطاف پذیر بولت دارند.
3.2. ارتفاع مرکز صفحه تابش 1250 ± 100mm است، و زاویه بین سطح تابش صفحه تابش و سطح جلو می تواند توسط 15 ± 3 ° تنظیم شود؛
3.3اندازه تخته تابش 850 میلی متر × 850 میلی متر است که از کاشی های آتش گیر متخلخل ساخته شده است. شدت تابش می تواند حدود 80kw / m2 و دمای سطح می تواند حدود 850 ° C را به دست آورد.
3.4 سوزان: (200 ± 10) میلی متر طول لوله سرامیکی دو سوراخ، قطر داخلی 3 میلی متر، قطر خارجی 6.4 میلی متر، ساخته شده از لوله فولادی توخالی، مجهز به اندازه گیری جریان پروپان و هوا،ارتفاع شعله کوچک قابل تنظیم برای پاسخگویی به الزامات استاندارد (100 ± 20) میلی متر با شعله بالا.
3.5- علامت گذاری سطح مشاهده: به کاربران کمک می کند تا گسترش شعله را مشاهده کنند؛ ساخته شده از فولاد ضد زنگ، افقی و عمودی با فاصله 50 میلی متر قرار داده شده است؛
3.6. مجهز به ریل های راهنمای نصب نمونه، ساخته شده از فولاد ضد زنگ. مقاومت در برابر گرما و خوردگی. نصب نمونه یک نوع کشیدن است.
3.7 آینه مشاهده: مجهز به یک آینه مشاهده زاویه قابل تنظیم (750mm × 120mm) ، سرعت گسترش شعله را می توان از طریق آینه شیشه ای و نمونه را در طول آزمایش مشاهده کرد.و می تواند به طور خودکار از طریق سوئیچ پا ثبت شود.
3.8 اندازه کلیمپ نمونه: طول 855mm، عرض 275mm. ساخته شده از صفحه فولاد ضد زنگ با ضخامت (3 ± 0.2) mm
3.9یک دودخانه نمونه، ساخته شده از 0.5 ± 0.05mm ضخامت ورق فولاد ضد زنگ، مجهز به گاز و دودخانه فلز تعویض ترموپول.
3.10 صفحه کالیبراسیون: صفحه غیر قابل احتراق با طول (850 ± 1) mm، عرض 270 mm و ضخامت (25 ± 2) mm، با تراکم خشک شدن (950 ± 100) kg/m3.وجود دارد 8 سوراخ با قطر 25mm و فاصله سوراخ 100mm ± 1mm;
3.11 backboard و صفحه موقعیت: backboard 885mm طول، 270mm عرض و (12 ± 3) mm ضخامت board غیر قابل احتراق با تراکم خشک شدن (850 ± 100) kg/m3 است.مواد صفحه موقعیت همان صفحه پشتی است و عرض آن (25 ± 2) میلی متر است..

BS 476 استاندارد مشترک مواد ساختمانی:

BS 476-3 آزمایشات آتش بر روی مواد ساختمانی و اجزای ساختمانی - آزمایشات آتش بر روی قسمت های آشکار سقف
BS 476-4 آزمایشات آتش برای مواد و سازه های ساختمانی - آزمایشات عدم قابل اشتعال بودن مواد
آزمایشات آتش BS 476-6 برای مواد ساختمانی و اجزای ساختمانی - روش های آزمایش گسترش آتش محصولات
BS 476-7 آزمایش آتش مواد و اجزای ساختمانی - روش آزمایش برای تعیین طبقه بندی گسترش سطح شعله محصولات
BS 476-8 آزمایش مقاومت آتش مواد و اجزای ساختمان - روش های آزمایش مقاومت آتش و ارزیابی اجزای ساختمان
BS 476-11 آزمایشات آتش مواد و اجزای ساختمانی - تعیین تابش حرارتی مواد ساختمانی
BS 476-12 آزمایشات آتش مواد و اجزای ساختمانی - روش آزمایش قابل اشتعال بودن محصولات در تماس مستقیم با شعله
BS 476-20 آزمایشات آتش مواد و اجزای ساختمانی - روش های آزمایش مقاومت آتش اجزای ساختمانی (اصول عمومی)
آزمایشات آتش BS 476-21 برای مواد ساختمانی و اجزای ساختمانی - روش های آزمایش مقاومت آتش از اجزای حمل بار
آزمایشات آتش BS 476-22 برای مواد ساختمانی و اجزای ساختمانی - روش های آزمایش مقاومت آتش از اجزای غیر تحمل بار
آزمون های آتشین مواد و اجزای ساختمانی BS 476-23 - روش آزمایش برای کمک اجزای ساختمانی به مقاومت آتشین اجزای ساختمانی
آزمایشات آتش BS 476-24 برای مواد و اجزای ساختمانی - بخش 24: روش های آزمایش مقاومت آتش از لوله های تهویه
BS 476-31.1 آزمایشات آتش مواد و اجزای ساختمانی - روش های اندازه گیری نفوذ دود از طریق مجموعه درب و پنجره - روش های اندازه گیری در دمای اتاق

تست کننده شاخص گسترش شعلهپارامتر اصلی:
