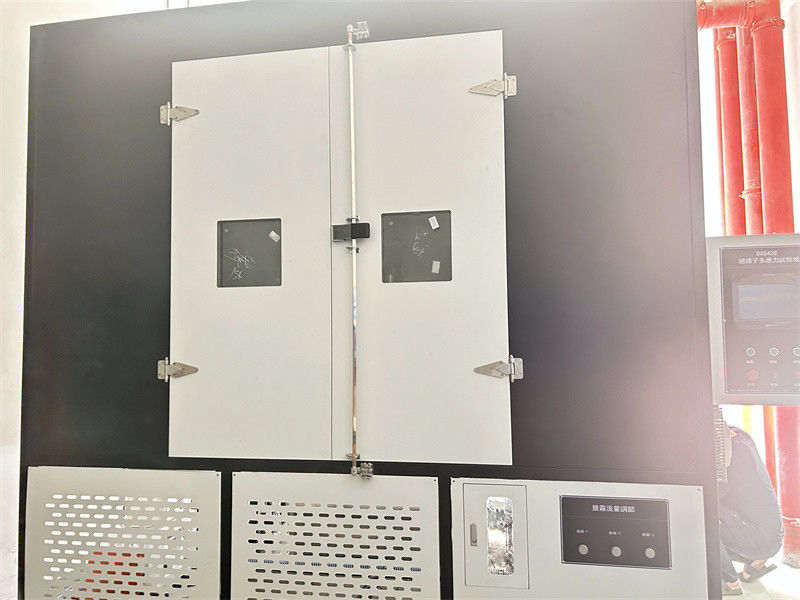

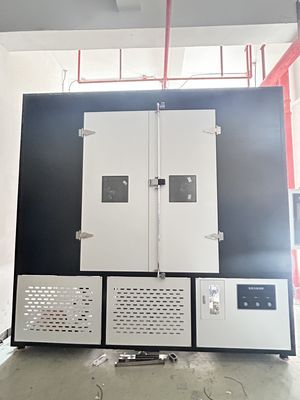

IEC62730-2024 دستگاه آزمایشگاهی تست عایق‌ها در محیط تنش‌های چندگانه 5000 ساعته

IEC62730-2024, دستگاه تست آزمایشگاهی دستگاه تست چند تنشی 5000 ساعته عایق های پلیمری IECIEC62217-2012

1. نمونه آزمایش: دو عایق آزمایشی با طراحی یکسان با فاصله خزشی بین 500 میلی متر و 800 میلی متر,

2. روش کار: آزمایش را در یک محفظه آزمایش مهر و موم شده، مرطوب و مقاوم در برابر خوردگی با حجم حداکثر 20 متر مکعب انجام دهید. شکل B1 یک نمودار شماتیک از این محفظه آزمایش است.

3. سوراخ های مشاهده جداگانه برای برف پاک کن ها و فیلترهای فرابنفش متحرک برای مشاهده تجهیزات در آزمایش.

4. شرایط آزمایش: همانطور که در شکل B2 نشان داده شده است، چرخه های تنش مختلف بر روی عایق اعمال می شود که حدود 5000 ساعت تکرار می شوند. در طول آزمایش چرخه تجهیزات، نمونه آزمایش باید تحت تغییرات دما و تراکم قرار گیرد.

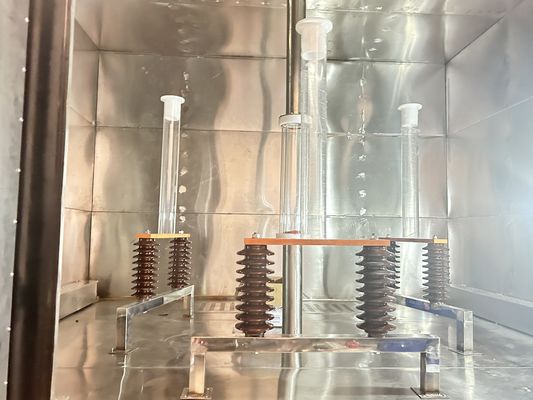

5. همانطور که در شکل B3 نشان داده شده است، آزمایش به صورت عمودی در وسط آزمایش نصب می شود، با حداقل فاصله 400 میلی متر بین لبه های مجاور چتر نمونه آزمایش و بالا، و همچنین بین نمونه آزمایش و دیوار و زمین. قبل از شروع آزمایش، نمونه آزمایش باید با آب دیونیزه تمیز شود,

7. حداکثر سه جفت نمونه با فواصل خزشی مشابه را می توان به طور همزمان آزمایش کرد.

8. ولتاژ: مقدار به دست آمده با تقسیم فاصله خزشی نمونه آزمایش (بر حسب میلی متر) بر 34.6 (معادل فاصله خزشی 20 میلی متر بر کیلو ولت، محاسبه شده بر اساس ولتاژ فاز به فاز).

9. برای مدار قدرت، هنگامی که بار جریان منفی پیوسته 250 میلی آمپر (r.m.s) باشد، افت ولتاژ حداکثر در سمت ولتاژ بالا در طول 1 ثانیه نباید از 5٪ تجاوز کند و سطح حفاظت باید به 1 آمپر (r.m.s) تنظیم شود.

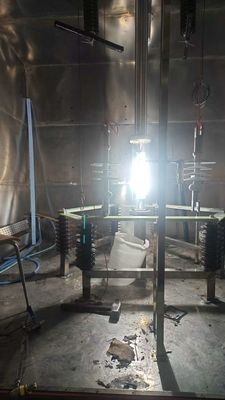

10. شبیه سازی نور خورشید: تابش خورشیدی شبیه سازی شده توسط یک لامپ قوس زنون با خروجی اسمی 6500 وات و مجهز به دو فیلتر شیشه بوروسیلیکات (به عنوان مثال B.4 را ببینید) با فاصله تقریبی 480 میلی متر بین لامپ قوس زنون و نمونه آزمایش ارائه می شود.

11. در ابتدای هر آزمایش، باید از یک لامپ و فیلتر جدید استفاده شود. در طول آزمایش، هنگام تعویض فیلتر (و در صورت لزوم لامپ)، باید طبق توصیه سازنده لامپ انجام شود.

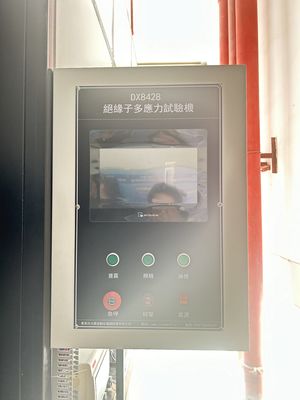

DX8428 دستگاه تست چند تنشی عایق.pdf
