بسته سیم‌ها و کابل‌ها دستگاه تست احتراق و سرعت آزادسازی گرما IEC60332-3-10

بسته سیم‌ها و کابل‌ها دستگاه تست احتراق و سرعت آزادسازی گرما IEC60332-3-10

1، نمای کلی محصول:

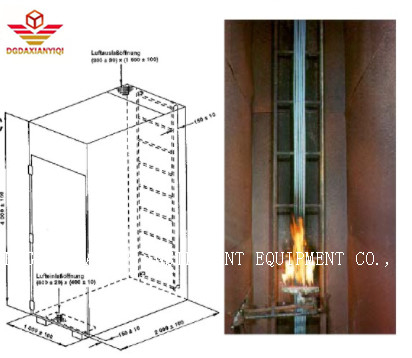

این تجهیزات یک دستگاه آزمایشی است که برای ارزیابی توانایی سیم‌ها و کابل‌های بسته‌بندی شده به صورت عمودی یا کابل‌های نوری برای سرکوب گسترش عمودی شعله در شرایط مشخص استفاده می‌شود.پوسته تجهیزات از تمام فولاد ضد زنگ SUS304 ساخته شده است.کل دستگاه از: جعبه آزمایش، منبع هوا، نردبان فولادی، سیستم تصفیه انتشار، منبع احتراق و غیره تشکیل شده است.

2، استانداردها:

IEC 60332-3-10:2000:تست روی کابل های الکتریکی در شرایط آتش سوزی - قسمت 3-10:آزمایش پخش شعله عمودی دستگاه‌ها - سیم‌ها یا کابل‌های دسته‌ای نصب‌شده.

IEC60332-3-21:2000:آزمایش‌های روی کابل‌های الکتریکی در شرایط آتش‌سوزی - بخش 3-21: آزمایش گسترش شعله عمودی سیم‌ها یا کابل‌های دسته‌بندی شده عمودی - رده AF/R.

3. پارامترهای فنی:

1. ابعاد داخلی جعبه احتراق (عرض × عمق × ارتفاع): 1000 میلی متر × 2000 میلی متر × 4000 میلی متر
2. اندازه جعبه کنترل: 900 (W) * 700 (d) * 1600 (H)
3. اندازه نردبان فولادی (عرض × ارتفاع): استاندارد 500 میلی متر × 35 00 میلی متر، عرض 800 × 3500 میلی متر
4. دمنده نوع کمربند: مطابق با GB / t18380.31-2008
5. میکسر Venturi: مطابق با GB / t18380.31-2008
6. تنظیم جریان هوا در جعبه احتراق: 4500 ~ 5500lmin
7. تنظیم جریان پروپان: 3-30 لیتر در دقیقه
8. تنظیم جریان هوای فشرده: 10 ~ 100 لیتر در دقیقه
9. بادسنج: 0.05 ~ 10m / S
10. دماسنج دیجیتال: 0 ~ 400 ℃
11. موقعیت دمنده نوع کمربند: ارتفاع 5 ± 600 میلی متر، فاصله افقی قابل تنظیم
12. کابینت استاندارد 19 اینچ + کنترل کامپیوتر
13. کنترل نرم افزار حرفه ای PC + LabVIEW
14. مجهز به دستگاه اطفاء حریق نیتروژن یا CO2 (تهیه شده توسط کاربر).
15. منبع هوا: هوای فشرده پروپان و نیتروژن با خلوص بالای 95 درصد (ارائه شده توسط کاربر).
