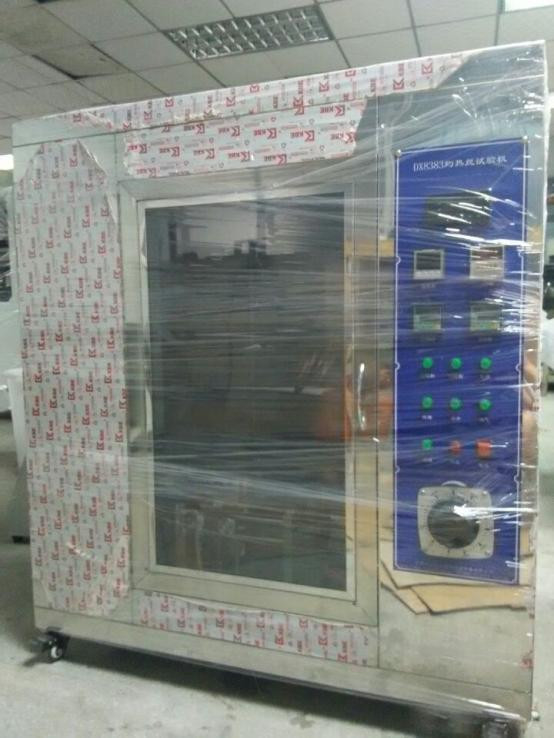

DX8383 دستگاه آزمایش سیم داغ با صفحه نمایش دیجیتال

مقدمه: آزمایش سیم گرم برای آزمایش ثبات محصولات الکترونیکی و الکتریکی در طول کار استفاده می شود. سیم گرم خود در واقع یک حلقه سیم مقاومت مشخصه ثابت است.در طول آزمایش، باید به دمای مشخص شده توسط برق گرم شود، به طوری که بالای سیم داغ برای مدت زمان مورد نیاز با نمونه تماس داشته باشد، و سپس حالت آن را می توان مشاهده و اندازه گیری کرد.محدوده آزمایش بستگی به روش آزمایش خاص دارد.

دامنه کاربرد: دستگاه آزمایش سیم داغ عمدتا برای انجام آزمایش خطر آتش سوزی بر روی محصولات الکتریکی، الکترونیکی، لوازم خانگی و اجزای آنها مناسب است.شبیه سازی فشار حرارتی ناشی از منابع گرما یا منابع اشتعال مانند اجزای داغ یا مقاومت های بیش از حد در یک دوره کوتاههمچنین برای مواد عایق برق جامد یا سایر مواد قابل احتراق جامد مناسب است.

مطابق با استانداردها: مطابق با الزامات "روش آزمایش سیم درخشان" در GB/T5169 طراحی و تولید شده است.10، GB/T5169.13-2006، IEC60695-2-10:2000، GB2099، VDE 0620، GB47061، استانداردهای UL817.

پارامترهای فنی:

1حجم اتاق آزمایش: 0.5M3، عمق × عرض × ارتفاع: 60x 95x 90cm

2ابعاد مرزی: عمق × عرض × ارتفاع: 61x 120x 105cm

3سیم درخشان: یک حلقه قطر 4.0mm از سیم نیکل / کروم ساخته شده است

4دستگاه اندازه گیری دما: ترموپول سیم نازک زره ای 0.5 میلی متری، قادر به مقاومت در برابر دماهای بالا 1050 °C

5. جریان گرمایش: هنگامی که دمای 960 °C است، جریان بین 120 ~ 150A است

6فشار به آزمایش اعمال شود: 0.8 ~ 1.2N و عمق فشار را حداقل به 7mm محدود کنید.

7تایمر: یک تایمر برای مدت زمان روشن شدن (Ti) و زمان خاموش شدن شعله (Te).

8سیم درخشان: 4mm±0.04mm Ni/Cr (80/20) حلقه استاندارد طراحی شده به طور خاص، افقی ثابت؛

9ترموپول: ترموپول 0.5 میلی متری وارداتی نوع K، دستکش زرهی مقاوم در برابر حرارت تا 1100 درجه سانتی گراد

10دمای گرمایش الکتریکی سیم گرم: 500 °C ~ 960 °C (نمایش دیجیتال می تواند از قبل تنظیم شود) ، نوسان دمایی < 3 °C

11فشار نمونه آزمایش به آزمایش سیم داغ: 1.0N ± 0.1N (بر اساس وضعیت واقعی تنظیم می شود)

12حداکثر عمق نفوذ: 7mm ± 0.5mm (بر اساس شرایط واقعی تنظیم می شود)

13سرعت حرکت نمونه آزمایش: 10mm/s ~ 25mm/s

14سطح شدت: مقادیر ترجیح داده شده برای مدت زمان شعله آزمایش اعمال شده (ta) عبارتند از: 5s، 10s، 20s، 30s، 60s، 120-1s.

15. ارتفاع شعله: ارتفاع شعله آزمایش 12 میلی متر است.

16منبع گاز: گاز بوتان (که توسط کاربر ارائه می شود)

17مواد جعبه بیرونی: فولاد ضد زنگ آینه ای

روش آزمایش: حلقه سیم مقاومت استاندارد را به دمای مشخص شده گرم کنید و سپس سیم داغ و نمونه آزمایش را با پلاگ، سوکت، لاستیک،مواد پلاستیکی و سایر محصولات در شرایط آزمایش.

روش آزمایشی مربوط به دستگاه آزمایش احتراق سیم گرم:

روش آزمایش قابل احتراق سیم سوزان برای محصولات نهایی (IEC 60695-2-11:2000/GB/T 5169.11-2006)

روش آزمایش قابل اشتعال بودن سیم سوزان برای مواد (IEC 60695-2-12:2000/GB/T 5169.12-2006)

روش آزمایش عملکرد اشتعال مواد با استفاده از سیم داغ (IEC 60695-2-13:2000/GB/T 5169.13-2006)

شاخص قابل اشتعال GWFI، GWFI - شاخص قابل اشتعال سیم های درخشان

حداکثر دمای آزمایش یک نمونه آزمایش با ضخامت مشخص شده در سه آزمایش متوالی باید یکی از شرایط زیر را برآورده کند:

الف) ظرف ۳۰ ثانیه پس از برداشتن سیم داغ، شعله یا گرما نمونه آزمایش خاموش می شود و کاغذ بسته بندی که زیر نمونه آزمایش قرار گرفته است روشن نمی شود.

ب) نمونه ی آزمایشی آتش نگرفت.

GWIT، GWIT - دمای روشن شدن سیم درخشان

A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).

الزامات نمونه گیری: آزمایشگاه مواد SGS الزامات زیر را برای آزمایش نمونه ها دارد:

نمونه باید دارای یک بخش مسطح به اندازه کافی بزرگ و ثابت باشد و طیاره آزمایش باید در حالت عمودی در طول آزمایش نگه داشته شود.

نمونه های آزمایش را می توان به روش های مختلفی تهیه کرد:

قالب گذاری فشرده سازی، قالب گذاری تزریقی یا ریخته گری، یا برش از قطعات نهایی مانند ورق فلزی با سطح به اندازه کافی بزرگ.

ابعاد بخش صاف باید: طول: ≥ 60mm، عرض (در داخل لامپ): ≥ 60mm باشد.

با توجه به الزامات این آزمایش، ارزیابی قابل احتراق معمولاً نیاز به مجموعه ای از 10 نمونه آزمایش دارد.
