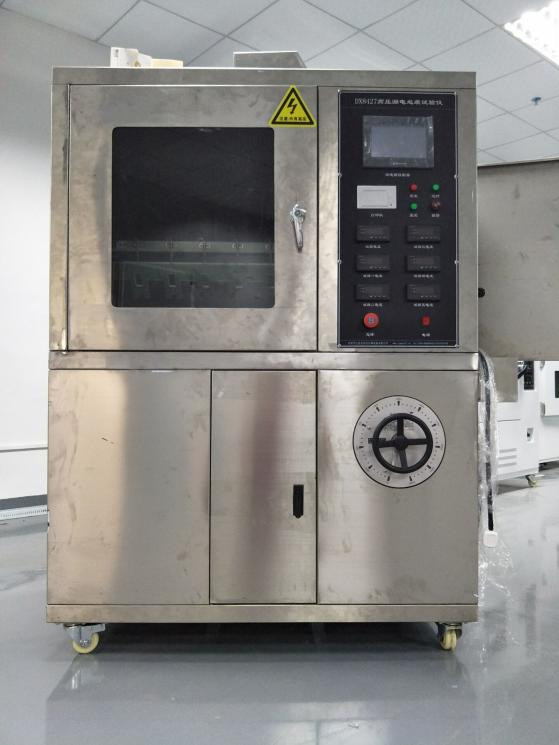

DX8427 دستگاه آزمایش ردیابی نشت ولتاژ بالا

به طور عمده برای آزمایش مقاومت محصولات الکتریکی و الکترونیکی، لوازم خانگی و مواد آنها در برابر اثر الکتریکی و خوردگی مناسب است.شبیه سازی استفاده از آلاینده های مایع و نمونه های سطح شیب دار در فرکانس قدرت (48Hz -62Hz)- ارزیابی سطح مقاومت مواد عایق الکتریکی مورد استفاده در شرایط محیط زیست سخت از طریق اندازه گیری مقاومت در برابر برق و خوردگی.تحت تاثیر رطوبت و ناخالصی های موجود در محصولات الکتریکی، نشت عایق ممکن است بین قطب های مختلف شارژ شده و یا بین قطب های شارژ شده و فلز زمین زده رخ دهد. قوس حاصل می تواند منجر به خرابی، مدار کوتاه،یا فرسایش مواد ناشی از تخلیه، و حتی منجر به آتش. این آزمایش یک آزمایش مخرب است که وضعیت فوق را بر روی مواد عایق شبیه سازی می کند،برای اندازه گیری و ارزیابی مقاومت نسبی در برابر نشت و علامت گذاری عایق ها تحت اثر یک میدان الکتریکی و ناخالصی که حاوی آب در ولتاژ مشخص استمناسب برای مواد عایق برقی جامد و محصولات آنها در محصولات الکتریکی و الکترونیکی، لوازم خانگی، مانند سوکت های رله، پوشش های سوئیچ تبدیل، تماسگرها،و غیره.

2مطابق با استانداردها:

cording to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators"، آیتم های آزمایش شبیه سازی مشخص شده در استاندارد برای آزمایش ردیابی نشت AC/DC از مواد عایق، قابل استفاده برای لاستیک،مواد پلاستیکی و دیگر مواد عایق الکتریکی مانند روش صاف شیب دار. استاندارد برای پنج مجموعه از تست کننده های لاستیک سیلیکون و تست کننده های سیلیکون

پارامترهای فنی:

الکترود: ضخامت 0.5mm ماده: فولاد ضد زنگ

فاصله بین الکترودهای بالا و پایین: 50.0mm ± 0.1;

ولتاژ آزمون: 100V-6000V قابل تنظیم بدون مرحله

تنظیم کننده ولتاژ: خروجی: قابل تنظیم از 0 ¢250V، با ظرفیت 5KVA

هنگامی که جریان مدار 60mA باشد، ولتاژ خروجی را قطع کنید.

زمان آزمایش: 6 ساعت

دقت پرتاب: 0.5%

ثبات ولتاژ: ± 1٪

تنظیم کننده ولتاژ دقیق: خروجی AC220V. قدرت 6000W. دقت ± 1٪

ترانسفورماتور آزمون: ظرفیت 5KVA. حداکثر ولتاژ خروجی AC6000V (یا DC6000V اختیاری)

تشخیص ردیابی: طبق استاندارد GB/T6553-2003/4.1.2، ولتاژ (2.5kV، 3.5kV و 4.5kV) اعمال می شود و مایع آلوده را با یک جریان معین قطره می کند. اگر جریان به مدت 6 ساعت بدون جریان کمتر از 60mA باشد، آن را عبور می کند.

دستگاه رها کردن: با استفاده از یک پمپ پریسستالتیک دقیق رالف، با محدوده جریان 0.00185-20 میلی لیتر در دقیقه، سرعت کار 0.1-50 چرخش در دقیقه،و یک خطای دقت جریان کمتر از 0.5 درصد

ولتاژ خروجی: AC/DC (تغییر پذیر)

قاب: ساخته شده از فولاد ضد زنگ SUS304 (سطح برش شده)

مخزن فاضلاب از فولاد ضد زنگ 316 ساخته شده و مجهز به دستگاه مهر و موم است.

حجم 0.56m3 است، حجم استودیو: 900L * 650W * 950H (ملی متر) ؛

ابعاد ابزار: 1200L * 750W * 1800H (ملی متر) ، طول 750 * عرض 1180 * ارتفاع 1760mm، جعبه چوبی 890 * 1320 * 1900

وزن: حدود 200 کیلوگرم

دستگاه کنترل: استفاده از کنترل صفحه لمسی سیمنز PLC + تایوان Weinview، کنترل دقیق، عملکرد ساده، طراحی کاملا انسانی، تولید گزارش خودکار پس از آزمایش،و چاپگر حرارتی پانل می تواند نتایج آزمایش را به موقع چاپ کند;

تعداد گروه های آزمایش: پنج گروه (در طول آزمایش، یک پمپ یک گروه قطرات را کنترل می کند و فرآیند آزمایش بر یکدیگر تأثیر نمی گذارد،که معمولاً در بازار دیده نمی شود زیرا یک پمپ کنترل پنج گروه را انجام می دهد) (ممکن است به صورت جداگانه یا با هم آزمایش شوند)
