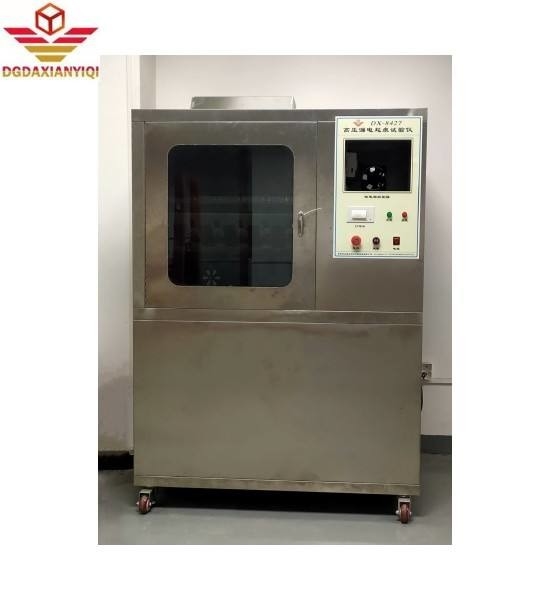

DX8352 دستگاه آزمایش ردیابی نشت برای شبیه سازی شرایط مواد عایق

DX8352 دستگاه آزمایش ردیابی نشت

مقدمه:

اصل اساسی:تحت تأثیر محیط رطوبت و ناخالصی بر روی محصولات الکتریکی، نشت عایق بندی ممکن است بین قطب های مختلف شارژ شده یا بین قطب های شارژ شده و فلز زمینی رخ دهد.قوس تولید شده می تواند باعث خرابی و مدار کوتاه به دستگاه الکتریکی، خوردگی مواد به دلیل تخلیه، و حتی منجر به آتش.

آزمایش ردیابی نشت یک آزمایش مخرب است که بر روی مواد عایق برای شبیه سازی وضعیت فوق انجام می شود.آزمایش این است که یک ولتاژ خاص اعمال شود و حجم مشخصی از مایع آلوده را رها کنید (0.1٪ NH 4 CL) در ارتفاع ثابت (35mm) برای 30 ثانیه بر روی سطح یک ماده عایق جامد، بین الکترودهای پلاتین با اندازه مشخص ((2mm × 5mm) ،برای ارزیابی تحمل سطح مواد عایق جامد تحت عمل ترکیبی یک میدان الکتریکی و یک محیط آلوده، و تعیین شاخص ردیابی نسبی (CT1) و مقاومت به شاخص ردیابی (PT1).

توضیحات دقیق پارامترهای فنی:

مطابق با استاندارد: با الزامات استاندارد تست GB/T4207 مطابقت دارد.

با استفاده از یک الکترود مستطیل پلاتین، نیروهای اعمال شده توسط دو الکترود بر روی نمونه به ترتیب 1.0N ± 0.05N است.

ولتاژ اعمال شده می تواند بین 100-600V (48-60Hz) تنظیم شود. هنگامی که جریان مدار کوتاه 1.0 ± 0.1A است، کاهش ولتاژ نباید بیش از 10٪ باشد.هنگامی که جریان نشت مدار کوتاه در مدار آزمایش برابر یا بیشتر از 0 باشد.5A، آن را برای 2 ثانیه نگه دارید، رله عمل می کند، جریان را قطع می کند، و نشان می دهد که شیء آزمایش واجد شرایط نیست.

ثابت زمان دستگاه قطره کشی قابل تنظیم است و به دقت حجم قطره کشی 44-50 قطره/cm3 و فواصل زمان قطره کشی 30 ± 5 ثانیه را کنترل می کند.

الکترود: دو الکترود مستطیل پلاتین با مساحت قطعه 2mm × 5mm. یک لبه آخر دارای شیب 30 ° است.

نیروی سطحی: 1.0 ± 0.05N

ولتاژ آزمایش: 100-600V

حداکثر جریان آزمایش: 3A

فاصله بین دو الکترود: 4.0mm

دستگاه رها کردن: فاصله زمان رها کردن می تواند به صورت خودسر تنظیم شود

حجم اتاق آزمایش: 0.5M3، عمق 60x عرض95x ارتفاع90cm

ابعاد بیرونی: عمق × عرض × ارتفاع: 61x 120x 105cm

مواد جعبه بیرونی: فولاد ضد زنگ آینه ای
