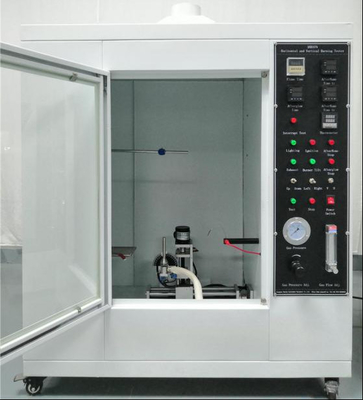

DX8379 دستگاه های آزمایش احتراق عمودی و افقی برای پلاستیک و اجزای پلاستیکی

DX8379 دستگاه های آزمایش احتراق عمودی و افقی برای پلاستیک و اجزای پلاستیکی

دامنه اعمال شده:

به طور عمده برای تعیین عملکرد غیر قابل احتراق پلاستیک ها یا فیلم ها تحت احتراق مستقیم از یک منبع آتش مشخص برای تعیین درجه مقاومت آتش آنها استفاده می شود.

مطابق با استانداردها:

مطابق با الزامات UL94 و استاندارد های آزمون GB/T2408 GBT5169 است.1

اتاق احتراق:

بدن جعبه بزرگتر از 1 متر مکعب است و با استفاده از ابزارهای ماشین CNC پردازش و شکل می گیرد. شکل قوس دایره ای زیبا و سخاوتمندانه است.مواد ضد زنگ SUS304 با کیفیت بالا دارای ویژگی های زیبایی هستند، جلوگیری از زنگ و جلوگیری از خوردگی.

قسمت بالای جعبه مجهز به سیستم تهویه و دود است که می تواند پس از اتمام آزمایش گاز های خروجی را به خارج تخلیه کند. در طول آزمایش،سیستم در حالت توقف بود.

یک پنجره ی مشاهده ی شیشه ای در جلوی جعبه وجود دارد که می تواند در طول فرآیند آزمایش مهر و موم شود، که مشاهده ی وضعیت آزمایش را آسان می کند.

فانوس سوخت:

blowtorch خود ساخته شرکت ما به طور کامل با الزامات ASTM D 5025-99

قدرت استاندارد: 500W قابل تنظیم، مناسب برای احتراق عمودی و افقی.

قطر نوزل 9.5 ± 0.03mm، طول نور نوزل 160 ± 0.05mm و ارتفاع نوزل از ورودی هوا 100 ± 10mm است

زاویه اسپری: قابل تنظیم افقی در 90 درجه و عمودی در 45 درجه، به طور طبیعی جذب شده، با شعله داخلی 12-40mm و شعله خارجی 20-125mm، قابل تنظیم.

نوزل بخار: Ф 0.9 ± 0.03mm

ارتفاع شعله: 20 ± 20.

سیستم اندازه گیری دمای:

سنسورهای حرارتی (کند های مس و ترموپول ها) - ساختار لوله باید از مس الکترولیتی با رسانایی بسیار بالا باشد. طول 19.14 ± 0.02mm است

ترموپول نوع K با قطر سیم 0.5mm.

اندازه گیری کنترل دمای هوشمند PID با ترموپول نوع K مطابقت دارد. خواندن آن می تواند 1000 °C افزایش یابد.

کل سیستم آزمایش قابل حرکت است و برای اندازه گیری دمای در جعبه آزمایش قرار می گیرد.

مجهز به یک ساعت ساعت الکترونیکی: دقیق به 0.1S (برای پشتیبان گیری در طول کالیبراسیون دمای)

وسایل اصلی:

براکت آزمایش: ساخته شده از فولاد ضد زنگ، به براکت افقی و براکت عمودی تقسیم می شود.براکت عمودی موازی با هواپیماست که چراغ اسپری در آن قرار دارد و هواپیما پنجره مشاهده، که مشاهده و کار کردن آن را آسان می کند.

قاب کینه: کینه ها را اضافه کنید، چراغ اسپری را بر روی کینه ها نصب کنید و حرکت آن را آسان کنید در حالی که به وضعیتی که تعیین شده است، به دقت بازگردید.

مجهز به مجموعه ای از فرماندهان که می توانند شعله های داخلی و خارجی را در هنگام احتراق افقی و عمودی اندازه گیری کنند.

برای اهداف آزمایش، یک لوله فولاد ضد زنگ با دقت 500mm تا 1mm را مجهز کنید.

مشخصات نمونه استاندارد: طول 125 میلی متر، عرض 13 میلی متر، ضخامت 3 < 13 میلی متر (یا مطابق با استانداردهای آزمایش)

سیستم عامل:

سیستم کنترل رله برای تمام اجزای خود مارک های شناخته شده داخلی / خارجی را اتخاذ می کند، کیفیت را تضمین می کند و در عین حال دقت آزمایش را بهتر تضمین می کند.

زمان سوختن: هنگامی که نوزل سوختن به موقعیت تعیین شده می رسد، زمان اسپری به طور خودکار ثبت می شود (بر اساس مقررات، مانند سوختن برای 15 ثانیه).آزمایش کننده زمان تنظیم شده را مشاهده می کند و به طور خودکار نوزل را دور می کند زمانی که زمان اسپری به لحظه.

نگه داشتن تایمر احتراق: هنگامی که تایمر احتراق بالا به دست می آید، این تایمر به طور خودکار شمارش می شود. اگر در یک زمان مشخص (مانند متوقف کردن منبع سوخت برای 15 ثانیه) ، در طول این فرآیند،اگر شعله نمونه سوخته خاموش شود، احتراق دوم انجام می شود و فرآیند احتراق اول تکرار می شود.

تایمر احتراق به تاخیر: اگر در زمان مشخص شده در مرحله قبلی خاموش نشود، تایمر احتراق به تاخیر دیگر را شروع کنید. اگر در زمان احتراق به تاخیر مشخص شده خاموش شود،اولین آزمایش احتراق را تکرار کنید.اگر در مدت زمان مشخص نشده باشد، آزمایش به طور مستقیم به عنوان شکست خورده قضاوت می شود.

محدوده جریان گاز: ۱۰-۱۰۰۰ میلی لیتر/ دقیقه

روش روشن شدن: روشن شدن الکترونیکی ولتاژ بالا.

این دستگاه برای آزمایش در یک محیط بدون تهویه قرار می گیرد.

نحوه درک UL94HB، UL94-V0, UL94-V1, UL94-V2

درجه ضد شعله پلاستیک ها به تدریج از HB، V-2، V-1 به V-0 افزایش می یابد:

UL94V0، V1، V2 درجه های مختلف ضد شعله هستند و سطوح آنها متفاوت است. روش های آزمایش مقاومت در برابر شعله نیز متفاوت است،و استانداردهای آزمایش و قضاوت نیز متفاوت است

روش آزمایش برای V0 این است که شیء مورد آزمایش را 45 درجه خم کنید، آن را با یک لامپ الکل روشن کنید، منبع اشتعال را خارج کنید و آن را در عرض 10 ثانیه خاموش کنید.

روش های آزمایش برای V1 و V2 مشابه V0 هستند، اما تفاوت این است که پس از انتقال به منبع باز، زمان خاموش شدن طولانی تر از V0 است.

به این معنی که V0 بهترین مقاومت در برابر شعله را دارد، V1 رتبه دوم، V3 رتبه سوم را دارد و V4 همان مقاومت در برابر شعله را به عنوان ضد شعله ندارد.

HB: پایین ترین درجه مقاومت در برابر آتش در استاندارد UL94. نیاز به سرعت احتراق کمتر از 40 میلی متر در دقیقه برای نمونه هایی با ضخامت 3 تا 13 میلی متر دارد.نمونه هایی با ضخامت کمتر از 3 میلی متر با سرعت احتراق کمتر از 70 میلی متر در دقیقهیا قبل از علامت 100mm خاموش کنید.

V-2: پس از انجام دو آزمایش احتراق 10 ثانیه ای بر روی نمونه، شعله در عرض 30 ثانیه خاموش می شود. می تواند پنبه را در زیر 30 سانتی متر روشن کند.

V-1: پس از انجام دو آزمایش احتراق 10 ثانیه ای بر روی نمونه، شعله در عرض 30 ثانیه خاموش می شود. نمی تواند پنبه را در زیر 30 سانتی متر روشن کند.

V-0: پس از دو آزمایش احتراق 10 ثانیه ای بر روی نمونه، شعله در عرض 10 ثانیه خاموش می شود.

مطابق با استانداردها: مطابق با الزامات آزمایش GB/T2408-2008، GB13488، ISO1210، UL94 V-0 V-1 V-2، ASTM D635، D4804، 3801، IEC707 و استانداردهای IEC 60695-11-10:1999.
