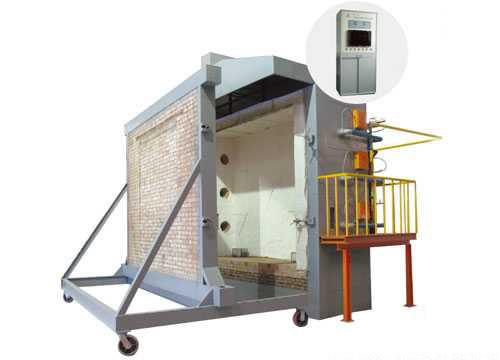

DX8342A آزمایش کننده مقاومت آتش برای اجزای ساختمانی

دامنه کاربرد: مناسب برای آزمایش مقاومت آتش از اجزای ساختمان و مقاومت آتش از اجزای جداسازی عمودی حامل بار است.

ولتاژ کار: AC 380V ± 10% 50NZ.

بدن کوره: کوره آزمایش از آجر، ساختار فولادی و مواد ضد آتش و عایق حرارتی تشکیل شده است.

اندازه نمونه: عرض 300mm × ارتفاع 300mm (ممکن است سفارشی شود).

ابعاد کوره تقریبا:

کوره عمودی: L3.2m × W2.2m × H4.0m

کوره افقی: L3.2m × W3.2m × H1.5.

جریان گاز: 0~100L/min دقت اندازه گیری 2.5 درجه

جریان هوا: 0 ~ 50m3/min دقت اندازه گیری ≤ ± 0.5m3/min

ظرفیت مخزن گاز: ≥50kg×6.

تجهیزات اندازه گیری بار: ±2.5٪ از ارزش بار باید اضافه شود (برای آزمایش نوع بار مورد نیاز است).

سنجه اندازه گیری شکاف نمونه: 6mm قطر ± 0.1mm، قطر 25mm ± 0.2mm.

سیستم احتراق: سیستم توزیع گاز (در محدوده ۱۰ متر) ، آتشی (حداقل ۲۰) و دریچه های تنظیم کننده.

منبع گاز احتراق: پروپان، گاز مایع

سیستم کنترل دمای کوره: حداکثر نقطه نمونه گیری 10 نقطه است.

سیستم تهویه و دامپر کنترل و غیره

محدوده اندازه گیری گرما تابشی بر روی سطح ضد آتش نمونه: 0 ~ 10W / cm2.

محدوده اندازه گیری فشار کوره: 0 ~ 100pa

دقت اندازه گیری: ≤±3pa.

دمای آزمایش: کنترل دمای کوره با الزامات T-T0=3451g (8t+1) مطابقت دارد و انحراف کنترل دمای آن کنترل می شود:

در ساعت 0

ساعت 10

هنگامی که T>30 دقیقه، d≤5٪

دمای کوره: ±15°C.

دمای داخلی نمونه: ±10°C.

دمای عکس العمل نمونه: ±4°C.

شرایط اندازه گیری فشار کوره:

پنج دقیقه پس از شروع آزمایش، شرایط فشار مثبت مشخص شده در زیر باید در کوره به دست آید.

عضو افقی - در سطح افقی 100 میلی متر زیر سطح پایین نمونه، فشار کوره 15Pa±5Pa است.

عضو عمودی 3m ارتفاع در کوره، 100mm از سطح نمونه. فشار کوره 15Pa ± 5Pa است.

10 دقیقه پس از شروع آزمایش، کوره باید به شرایط فشار مثبت مشخص شده در زیر برسد.

عضو افقی - در هواپیما افقی 100 میلی متر زیر سطح پایین نمونه، فشار کوره 17Pa±3Pa است.

عضو عمودی 3m ارتفاع در کوره، 100mm از سطح نمونه. فشار کوره 17Pa ± 3Pa است.

دمای کوره: ±15°C، با استفاده از یک ترموپول با قطر 1mm.

دمای نارسایی نمونه ±4°C و قطر سیم 0.5mm است.

ترموپول پلتین رودیوم پلتین با ارزش s، کلاس دقت ‖

ترموپول زره دار نیکل-نیکل-سیلیکون با ارزش K، درجه ‖

محدوده زمان بندی: 0~120 دقیقه دقت زمان بندی: <±1s.

سیستم تشخیص دمای نمونه: حداکثر نقطه نمونه گیری 20 نقطه است.

حوزه کاربرد:کوره آزمایش با شاخص های فنی و الزامات مشخص شده در استاندارد ملی GB/T7633-2008 مطابقت دارد.و برای آزمایش مقاومت آتش درب های افقی و کرکره های غیر باردار مناسب است.

پارامترهای اصلی:

قدرت برق: 6KW

محدوده اندازه گیری فشار کوره: 0-100Pa دقت اندازه گیری: ≤±3Pa

جریان هوا: 0-50m3/min دقت اندازه گیری: ≤±0.5 m3/min

منبع گاز احتراق: پروپان، گاز مایع (از طرف کاربر ارائه می شود)

ظرفیت مخزن گاز: 50kg×6

محدوده اندازه گیری گرما تابش از سطح عکس العمل نمونه: 0 ~ 10W / cm2؛

محدوده اندازه گیری فشار کوره: 15Pa±5Pa

دمای آزمایش: دمای برنامه 15 دقیقه دمای اتاق ~ 718°C

دمای اتاق 30 دقیقه ~ 821°C، دمای اتاق 60 دقیقه ~ 925°C،

دمای اتاق 90 دقیقه ~ 986°C؛ دمای اتاق 120 دقیقه ~ 1029°C

دمای اتاق 180 دقیقه ~ 1115°C، دمای اتاق 240 دقیقه ~ 1150°C

سنسور درجه حرارت: در کوره: 9 ترموپول زره دار نیکل- کروم- نیکل- سیلیکون با ارزش K، سطح دقت: کلاس II

بازتاب: 29 ترموپول زرهی نیکل کرومیوم نیکل سیلیکون با ارزش K، کلاس دقت: کلاس II

محدوده زمان بندی: 0-240 دقیقه دقت زمان بندی: <±1s

اندازه نمونه: (تفصیلات خاص می تواند توسط کاربران سفارشی شود)

مساحت قابل استفاده تجهیزات: طول × عرض × ارتفاع (3.8×2.4×4.5) متر

وزن تجهیزات: 4500 کیلوگرم (باید کوره آزمایش در محل نصب شود)

سیستم گازگذاری: 150kg/h (اختیاری)

استاندارد ایزو 9705:2003 یک روش آزمایش برای شبیه سازی آتش سوزی که در بخش گوشه ای یک اتاق کوچک رخ می دهد را مشخص می کند.که از یک منبع اشتعال استاندارد برای ارزیابی تاثیر محصولات سطحی بر ایجاد آتش استفاده می کند، که داده هایی را در مورد سوختگی از طریق احتراق به سوختگی از طریق آتش سوزی که تحت یک منبع احتراق استاندارد رخ می دهد ارائه می دهد؛ ISO 9705:2003 همچنین تکنیک های اندازه گیری مختلف را در داخل و خارج از اتاق توصیف می کند.تست های ISO 9705 در این بخش اطلاعات زمینه ای و پشتیبانی از کاربران بالقوه را فراهم می کنند.جریان حرارتی سوزان در اتاق، تعادل گرما اتاق در آتش، انواع دود و گاز های سمی تولید شده و نتایج شبیه سازی این آزمایشات.

روش آزمایش همچنین در روش آزمایش چین استفاده می شود و استاندارد توسعه یافته GB 20286 ضمیمه B و ضمیمه C است.

مطابق با:ISO 9705، NFPA 266، GB20286، ضمیمه B و ضمیمه C، و غیره

پارامترهای فنی:

1. قفسه ابزار 19 اینچی، شامل تحلیلگر اکسیژن، دی اکسید کربن و مونوکسید کربن

2. تحلیلگر اکسیژن یک تحلیلگر اکسیژن است که از روش اندازه گیری تغییر فشار پارامگنتیک برای تشخیص غلظت اکسیژن در گاز استفاده می کند. زمان پاسخ (T90) 3.5 s،زمان پردازش سیگنال داخلی < 1 s، سنسور فشار (داخلی) 50 ~ 200 kPa، صفر انحراف < 0.5%/ماه از محدوده اندازه گیری حداقل در صفحه نام، 0.5٪/ماه از انحراف مقدار اندازه گیری < محدوده اندازه گیری فعلی،خطای تکرار پذیری < 1٪ از محدوده اندازه گیری فعلی، 1٪ از محدوده اندازه گیری فعلی از حداقل حد تشخیص، خط خطی < 1٪ از محدوده اندازه گیری فعلی

3آنالیزور دی اکسید کربن و آنالیزور مونوکسید کربن از نوع مادون قرمز غیر مجزا هستند و این اصل بر این اساس است که مولکول های گاز دارای یک باند جذب مادون قرمز خاص هستند.و روش تجزیه و تحلیل مادون قرمز متناوب یک پرتوی پذیرفته شده استحداقل حد تشخیص 1٪ از محدوده اندازه گیری فعلی است، خط خطی اندازه گیری ± 1٪ از مقیاس کامل < است، زمانی که محدوده حداکثر در محدوده حداکثر است.تکرار پذیری < ± 1٪ از حداقل محدوده بر روی برچسب نام است، و زمان پاسخ (زمان T90) تقریباً 1.2 L/min از جریان گاز نمونه < 30 ثانیه است.

4. محدوده تحلیلگر اکسیژن 0-25٪، محدوده تحلیلگر دی اکسید کربن 0-10٪ و محدوده تحلیلگر مونوکسید کربن 0-1٪ است

5کنترلگر دما برای کنترل دام سرد استفاده می شود و آب در طول فرآیند تصفیه گاز آزمایش به طور کامل حذف می شود.

6. پمپ دو سر برای نمونه گیری گاز می تواند نمونه های گاز تولید شده در طول احتراق را به تحلیلگر حدود 30 متر فاصله منتقل کند

7سیستم جمع آوری اطلاعات (از جمله روش های عملیات و کنترل)

8. برد خرید 16 بیتی طیف گسترده ای از افزایش، دیجیتال و آنالوگ I / O بوردها را اتخاذ

9. نوع ترموپول: نوع K، محدوده: دمای محیط ~ 1500 درجه سانتیگراد

10. سیستم جمع آوری داده ها می تواند داده ها را از طریق نصب و فعال کردن ثبت داده ها یا نشانگرهای زمینه جمع آوری کند

11سیستم جمع آوری داده ها از قسمت های زیر تشکیل شده است:

ماژول ورودی ترموکوپل بیتی، ماژول ورودی آنالوگ 16 بیتی، ماژول ورودی / خروجی دیجیتال، ماژول خروجی آنالوگ 12 بیتی، صفحه پایه 4 و 8 اسلات، پایه اتصال، ماژول شبکهمنبع برق 24 ولت 5A DC ورودی قدرت جهانی، کامپیوتر جمع آوری داده ها ، چاپگر
