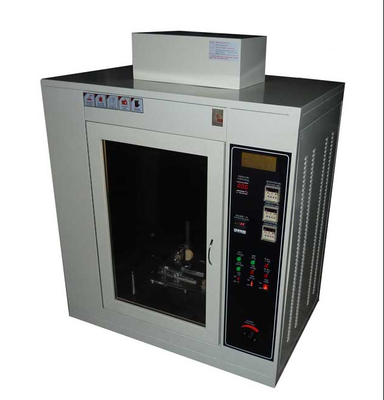

ماشین آزمایش سیم های داغ دقیق DX8383 برای محصولات برق

DX8383 دستگاه آزمایش سیم گرم

مقدمه: آزمایش سیم گرم است. سیم گرم خود را در واقع یک حلقه سیم مقاومت مشخصات ثابت است. در طول آزمایش، آن را نیاز به گرم شدن به دمای مشخص شده توسط برق،به طوری که بالای سیم داغ تماس با نمونه برای زمان مورد نیاز، و سپس حالت آن را می توان مشاهده و اندازه گیری کرد. محدوده آزمایش بستگی به روش آزمایش خاص دارد.
حوزه کاربرد:دستگاه آزمایش سیم گرم عمدتاً برای انجام آزمایش خطر آتش سوزی بر روی محصولات الکتریکی، الکترونیکی، لوازم خانگی و اجزای آنها مناسب است.شبیه سازی فشار حرارتی ناشی از منابع گرما یا منابع اشتعال مانند اجزای داغ یا مقاومت های بیش از حد در یک دوره کوتاههمچنین برای مواد عایق برق جامد یا سایر مواد قابل احتراق جامد مناسب است.
مطابق با استانداردها:طراحی و تولید شده مطابق با الزامات "روش آزمایش سیم درخشان" در GB/T5169.10، GB/T5169.13-2006، IEC60695-2-10:2000، GB2099، VDE 0620، GB47061، استانداردهای UL817.
پارامترهای فنی:
1حجم اتاق آزمایش: 0.5M3، عمق × عرض × ارتفاع: 60x 95x 90cm
2ابعاد مرزی: عمق × عرض × ارتفاع: 61x 120x 105cm
3سیم درخشان: یک حلقه قطر 4.0mm از سیم نیکل / کروم ساخته شده است
4دستگاه اندازه گیری دما: ترموپول سیم نازک زره ای 0.5 میلی متری، قادر به مقاومت در برابر دماهای بالا 1050 °C
5. جریان گرمایش: هنگامی که دمای 960 °C است، جریان بین 120 ~ 150A است
6فشار به آزمایش اعمال شود: 0.8 ~ 1.2N و عمق فشار را حداقل به 7mm محدود کنید.
7تایمر: یک تایمر برای مدت زمان روشن شدن (Ti) و زمان خاموش شدن شعله (Te).
8سیم درخشان: 4mm±0.04mm Ni/Cr (80/20) حلقه استاندارد طراحی شده به طور خاص، افقی ثابت؛
9ترموپول: ترموپول 0.5 میلی متری وارداتی نوع K، دستکش زرهی مقاوم در برابر حرارت تا 1100 درجه سانتی گراد
10دمای گرمایش الکتریکی سیم گرم: 500 °C ~ 960 °C (نمایش دیجیتال می تواند از قبل تنظیم شود) ، نوسان دمایی < 3 °C
11فشار نمونه آزمایش به آزمایش سیم داغ: 1.0N ± 0.1N (بر اساس وضعیت واقعی تنظیم می شود)
12حداکثر عمق نفوذ: 7mm ± 0.5mm (بر اساس شرایط واقعی تنظیم می شود)
13سرعت حرکت نمونه آزمایش: 10mm/s ~ 25mm/s
14سطح شدت: مقادیر ترجیح داده شده برای مدت زمان شعله آزمایش اعمال شده (ta) عبارتند از: 5s، 10s، 20s، 30s، 60s، 120-1s.
15. ارتفاع شعله: ارتفاع شعله آزمایش 12 میلی متر است.
16منبع گاز: گاز بوتان (که توسط کاربر ارائه می شود)
17مواد جعبه بیرونی: فولاد ضد زنگ آینه ای
روش آزمایش:حلقه سیم مقاومت استاندارد را به دمای مشخص شده گرم کنید و سپس سیم داغ و نمونه آزمایش را تحت شرایط آزمایش با پلاگ، سوکت، لاستیک، پلاستیک و سایر محصولات تماس بگیرید.
روش آزمایشی مربوط به دستگاه آزمایش احتراق سیم گرم:
روش آزمایش قابل احتراق سیم سوزان برای محصولات نهایی (IEC 60695-2-11:2000/GB/T 5169.11-2006)
روش آزمایش قابل اشتعال بودن سیم سوزان برای مواد (IEC 60695-2-12:2000/GB/T 5169.12-2006)
روش آزمایش عملکرد اشتعال مواد با استفاده از سیم داغ (IEC 60695-2-13:2000/GB/T 5169.13-2006)
شاخص قابل اشتعال GWFI، GWFI - شاخص قابل اشتعال سیم های درخشان
حداکثر دمای آزمایش یک نمونه آزمایش با ضخامت مشخص شده در سه آزمایش متوالی باید یکی از شرایط زیر را برآورده کند:
الف) ظرف ۳۰ ثانیه پس از برداشتن سیم داغ، شعله یا گرما نمونه آزمایش خاموش می شود و کاغذ بسته بندی که زیر نمونه آزمایش قرار گرفته است روشن نمی شود.
ب) نمونه ی آزمایشی آتش نگرفت.
GWIT، GWIT - دمای روشن شدن سیم درخشان
A temperature that is 25K higher than the highest temperature at the top of the hot wire that does not ignite a test sample of the specified thickness in three consecutive tests (30K higher between 900 ℃ and 960 ℃).
الزامات نمونه گیری: آزمایشگاه مواد SGS الزامات زیر را برای آزمایش نمونه ها دارد:
نمونه باید دارای یک بخش مسطح به اندازه کافی بزرگ و ثابت باشد و طیاره آزمایش باید در حالت عمودی در طول آزمایش نگه داشته شود.
نمونه های آزمایش را می توان به روش های مختلف تهیه کرد:
قالب گذاری فشرده سازی، قالب گذاری تزریقی یا ریخته گری، یا برش از قطعات نهایی مانند ورق فلزی با سطح به اندازه کافی بزرگ.
ابعاد بخش صاف باید: طول: ≥ 60mm، عرض (در داخل لامپ): ≥ 60mm باشد.
با توجه به الزامات این آزمایش، ارزیابی قابل احتراق معمولاً نیاز به مجموعه ای از 10 نمونه آزمایش دارد.
سطح شدت
1شاخص قابل اشتعال سیم درخشان (GWFI) باید از دمای زیر انتخاب شود:
دمای آزمایش/°C: 550/600/650/700/750/800/850/900/960
2دمای روشن شدن سیم گرم (GWIT) باید از میان دمای زیر انتخاب شود:
دمای آزمایش/°C: 500/550/600/650/700/750/800/850/900/960
ارزیابی نتایج:
1نتایج ارزیابی شاخص قابل اشتعال سیم درخشان (GWFI)
اگر نمونه ی آزمایشی روشن نشود یا دو شرط زیر را برآورده کند، به نظر می رسد که این آزمایش را تحمل کرده است.
a) اگر شعله یا سیم روشنایی نمونه آزمایش در عرض 30 ثانیه پس از برداشتن سیم روشنایی خاموش شود
ب) کاغذ بسته بندی آتش نمی گیرد
اگر یکی یا هر دو شرایط بالا برآورده نشده باشد، دمای آزمایش پایین تر را انتخاب کنید و آزمایش را با یک نمونه جدید تکرار کنید.
اگر هر دو شرایط بالا به طور همزمان برآورده شوند، دمای آزمایش بالاتر را انتخاب کنید و آزمایش را با یک نمونه جدید تکرار کنید.
آزمایش باید در بالاترین دمای آزمایش تکرار شود زمانی که نمونه آزمایش شرایط (الف) و (ب) را برآورده کند.
برای تعیین حداکثر دمای آزمایش که شرایط a) و b) را برای سه آزمایش متوالی در GWFI برآورده می کند.
2نتایج ارزیابی دمای روشنایی سیم درخشان (GWIT)
دمای روشن شدن نمونه آزمایش در هنگام استفاده از سیم داغ باید تعیین شود. and the test temperature that is 25K (30K between 900 ℃ and 960 ℃) higher than the highest temperature at the top of the hot wire that did not ignite the test sample in three consecutive tests should be recorded as GWIT
اقدامات احتیاطی برای استفاده از دستگاه آزمایش سیم داغ:
1کاربر دستگاه آزمایش سیم گرم باید یک منبع برق پایدار را حفظ کند، در غیر این صورت نوسانات ولتاژ بیش از حد می تواند بر تغییرات دمایی تأثیر بگذارد.
2. ترموپول ها فقط برای کالیبراسیون دمای آزمایشات استفاده می شوند. بعد از کالیبراسیون، آنها را برای آزمایش بعدی بر روی آمپرمتر علامت گذاری کنید. وقتی دمای هوا به دمای اتاق کاهش می یابد،به دقت ترموپول را از سیم داغ جدا کنید و آزمایش را شروع کنید.
3سیم گرم نباید برای مدت طولانی در دمای بالا کار کند تا از کوتاه شدن عمر ترموپول جلوگیری شود.بايد در زمان مناسب برق را کاهش داد و برق قطع شد.
4پس از هر آزمایش، اتاق احتراق باید با خاموش کردن برق تمیز شود و باید مراقب برخورد با ترموپول ها و سیم های داغ باشد.
5پس از اتمام آزمایش، کاربران می توانند با استفاده از فن اگزوز گاز تولید شده در هنگام احتراق را بیرون کنند.اما در طول آزمایش فن را روشن نکنید تا از تأثیر نتایج آزمایش جلوگیری شود..
6در صورت نیاز به تعمیر و نگهداری، به ویژه برای تعویض سیم داغ، باید توجه به دوباره محکم کردن پیچ هایی که دستکاری شده اند، پرداخت شود.در غیر این صورت تماس ضعیف بر مدار فعلی تاثیر می گذارد و دمای بالا را در رابط ایجاد می کندپس از تعویض قطعات، کاربران باید تمام پیچ ها را محکم کنند.
7. دستگاه آزمایش سیم گرم دارای یک عملکرد حفاظت از بیش از حد درجه حرارت است. هنگامی که دمای تنظیم شده به دست می آید، مدار گرمایش به طور خودکار قطع می شود. بنابراین،دمای پیش تنظیم شده نمی تواند پایین تر از دمای کار عادی باشد.، در غیر این صورت نمیتونه به طور عادی کار کنه
مشخصات آزمایشی:
1هدف: استاندارد سازی عملیات، نگهداری و نگهداری از تست کننده سیم گرم و اطمینان از عملکرد عادی آن.
2دامنه: مناسب برای آزمایش ضد شعله قطعات پلاستیکی برای محصولات مختلف
3استاندارد مرجع: بر اساس الزامات آزمایش بند های مربوطه در GB/T5169.استاندارد 10-2008 "روش های آزمایشی اساسی برای سیم درخشان/سیم درخشان - دستگاه های سیم درخشان و روش های آزمایشی عمومی";
نگهداری و احتیاط دستگاه:
1هر هفته، نگهداری و مدیریت ابزارها و همچنین چک های عملیاتی از توابع کلیدی تنظیم مربوطه باید انجام شود و سوابق باید نگهداری شود.
2آزمایش کننده باید یک منبع برق پایدار داشته باشد، در غیر این صورت نوسانات ولتاژ می تواند بر تغییرات دما تأثیر بگذارد.
3در هنگام انجام آزمایشات باید روش افزایش و کاهش درجه حرارت را به تدریج اتخاذ کنیم.ما بايد آروم عمل کنيم و درجه حرارت رو به سرعت بالا نبريم! به این ترتیب، زمان استفاده طولانی تر خواهد بود، و جریان باید به تدریج افزایش یابد. آن را به 90 یا بالاتر افزایش ندهید. افزایش 30-40A در یک بار اساسا پایدار است. هنگام اضافه کردن و خنک کردن،همچنین به آرامی کاهش جریان و به صفر تمام در یک بار سقوط نمی کندگسترش و انقباض سریع حرارتی می تواند باعث آسیب به سیم های حرارتی U شکل و ترموپول های سیم درخشان شود. این آسیب ها جبران ناپذیر هستند. هنگامی که آسیب دیده است، باید دوباره خریداری شود
4سیم گرم نباید برای مدت طولانی در دمای بالا کار کند تا از کوتاه شدن عمر ترموپول جلوگیری شود.بايد در زمان مناسب برق را کاهش داد و برق قطع شد.
5بعد از هر آزمایش، اتاق احتراق باید در شرایط خاموش شدن از قدرت تمیز شود و توجه داشته باشید که به زوج حرارتی و سیم سوزان دست نزنید.
6در صورت نیاز به تعمیر و نگهداری، به ویژه برای تعویض سیم داغ، مهم است که پیچ های دستکاری شده را محکم کنید.در غیر این صورت تماس ضعیف بر مدار فعلی تأثیر می گذارد و دمای بالای رابط را ایجاد می کندپس از تعویض قطعات، کاربران باید تمام پیچ ها را محکم کنند.
