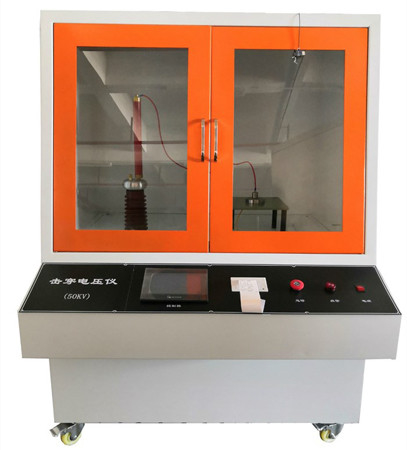

DX8388 مواد عایق جامد دستگاه آزمایش قدرت الکتریکی دستگاه آزمایش قدرت دی الکتریک الکتریکی

DX8388 دستگاه آزمایش مقاومت الکتریکی مواد عایق جامد (بررسی کننده مقاومت دی الکتریک الکتریکی)

مطابق با استانداردها:

با الزامات GB1408 مطابقت دارد.1، IEC60243-1 "روش های آزمایش برای مقاومت الکتریکی مواد عایق جامد - آزمایش در فرکانس قدرت" GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333، GB12656 و ASTM D149 استانداردهای آزمایش.

دامنه اعمال شده:

عمدتا برای مواد عایق جامد مانند پلاستیک، فیلم، رزین، میکا، سرامیک، سیلیکون، شیشه، رنگ عایق و غیره مناسب است.اندازه گیری قدرت شکستن و تحمل زمان ولتاژ در فرکانس قدرت (48-62Hz) یا ولتاژ DC مربوطه در هوا یا محیط مایع. مناسب برای تقویت مداوم و یکنواخت یا افزایش مرحله ای ، ولتاژ AC / DC را به نمونه اعمال کنید تا خرابی ، مقدار ولتاژ خرابی را اندازه گیری کنید ،و مقاومت تجزیه نمونه را محاسبه کنید; با استفاده از روش افزایش ولتاژ سریع، ولتاژ را به مقدار مشخص شده افزایش دهید و نمونه را بدون شکستگی برای مدت زمان مشخص نگه دارید.مقدار مشخص شده در این زمان ارزش ولتاژ مقاومت نمونه است.

پارامترهای فنی اصلی:

1ولتاژ آزمایش: AC 0-50 kV تنظیم قابل دوام DC 0-50 kV تنظیم قابل دوام

2ظرفیت ترانسفورماتور: 10 کلووا

3ولتاژ قطع: 0-50kV

4سرعت افزایش: تقسیم شده به 6 گیر: 50، 100، 200، 500، 1000، 2000 (KV / S)

5تنظیم سرعت افزوده: برای تنظیم سرعت اتوماتیک الکتریکی

6دقت اندازه گیری ولتاژ: ≤ 2٪

7. انتخاب جریان نشت: 1-20 mA

8روش های آزمایش: آزمایش DC، آزمایش AC

9روش تقویت: تقویت خودکار قابل برنامه ریزی

10فرکانس منبع برق: 50 هرتز

11منبع برق: AC220V 50/60Hz

12ابعاد بیرونی: طول 1400* عرض 1040* ارتفاع 1500 میلی متر

13وزن: 200 کيلوگرم

پیکربندی استاندارد:

میزبان آزمایش: یک واحد

دستگاه کنترل: یک مجموعه

الکترودهای آزمایش (GB 1408.1):دو مجموعه

مخزن سوخت آزمون: دو

سیستم تخلیه: یک مجموعه

سیستم کنترل: یک مجموعه

سیستم جمع آوری اطلاعات: یک مجموعه

نرم افزار تست: یک سی دی

کامپیوتر برند: یک مجموعه

پرینتر جوهر افشان برند: یک مجموعه

راهنمای استفاده از محصول: یک نسخه

گواهی صلاحیت محصول:یک نسخه

استفاده:میله تخلیه را بردارید و میله تلسکوپی را راست کنید، انتهای دیگر کلیپ زمین را در سوراخ سنج فلزی میله تخلیه وارد کنید.و سپس کلیپ زمین گیری را به پای پای دستگاه زمین گیری A یا B بغل کنیددستگیره عایق شده را تا جایی که ممکن است از محفظه ابزار دور نگه دارید، بایستید، کمی به جلو خم شوید، درب شیشه ای جعبه آزمایش را باز کنید.و استفاده از پروب فلزی برای تماس با توپ تعادل خروجی ترانسفورماتور ولتاژ بالا، الکترود نمونه و پای ولتاژ بالا خازن یک به یک (اگر لازم باشد، پس از اتمام تخلیه،برای آزمایش اینکه آیا ولتاژ بین الکترود و بدن انسان کمتر از 36V است، از یک مولتی متر در محدوده ولتاژ AC ( محدوده AC20V) استفاده کنید.، نشان می دهد که ولتاژ باقیمانده به طور کامل تخلیه شده است.)

توجه:قبل از برداشتن نمونه بعد از هر آزمایش، لازم است که آن را به طور کامل تخلیه شود. در طول تخلیه، زمان تماس در هر نقطه تخلیه باید بیش از 2 ثانیه باشد.

دستورالعمل های ایمنی:

1تجهیزات باید با یک سیم محافظت از زمین جداگانه مجهز شوند.زمین سیم محافظت زمین است که عمدتا به کاهش تداخل الکترومغناطیسی قوی تولید شده توسط تجزیه نمونه در منطقه اطرافهمچنین می تواند از دست دادن کنترل کامپیوتر جلوگیری کند.

2مدار این تجهیزات آزمایش مجهز به اقدامات محافظتی متعدد است که شامل حفاظت از جریان بیش از حد، حفاظت از از دست دادن ولتاژ، حفاظت از نشت، حفاظت از مدار کوتاه،آژیر تخلیه تست DC، و غیره

3- الزامات زمین گذاری: یک زمین گذاری جداگانه مورد نیاز است و زمین گذاری باید با استانداردهای ملی مطابقت داشته باشد. میله فلزی باید حداقل 1.5 متر زیر زمین دفن شود.

4مدار این تجهیزات آزمایش مجهز به اقدامات محافظتی متعدد است که شامل حفاظت از جریان بیش از حد، حفاظت از از دست دادن ولتاژ، حفاظت از نشت، حفاظت از مدار کوتاه،آژیر تخلیه تست DC، و غیره

ویژگی های محصول

1نرم افزار نصب مستقل که بر روی سیستم WIN XP/WIN7/WIN8 اجرا می شود، با یک رابط کاربری دوستانه و عملکرد ساده

2منحنی نمایش تجربی، ذخیره سازی داده های خودکار، جستجوی خودکار.

3. چند منظوره ، می تواند برای آزمایش دقیق ، قابل اعتماد و ایمن AC و DC استفاده شود.

4. فرآیند تجربی کنترل شده توسط کامپیوتر ، توقف قضاوت خودکار ، تنظیم مجدد خودکار

5. حفاظت های متعدد مانند ولتاژ بالا، جریان بالا، مدار کوتاه، نشت، و غلط کار.

يادداشت:

1در طول آزمایش، نباید به پرسنل غیر مرتبط اجازه نزدیک شدن داده شود، زیرا این ابزار آزمایش می تواند ولتاژ بالا تولید کند و به پرسنل آموزش نیافته اجازه استفاده از تجهیزات داده نمی شود.در طول آزمایش، بايد يه ناظر داشته باشه و هيچکس نبايد تنها ازش استفاده کنه

2. اگر تجهیزات برای مدت طولانی استفاده نمی شود، قبل از استفاده مجدد آن، ابتدا دستگاه را بدون بار فشار دهید، یعنی سیم کشی الکترود ولتاژ بالا را از توپ تعادل خارج کنید.بررسی رابط تست کامپیوتر برای دیدن اگر ولتاژ بالا طبیعی است.

3در صورت بروز شرایط غیر منتظره در طول آزمایش، برق باید به موقع قطع شود و آزمایش فقط پس از حل مشکل ادامه یابد.

4تجهیزات باید به طور ثابت قرار داده شوند و زمین باید محکم باشد. بهتر است از کف سیمان استفاده کنید تا از رزونانس جلوگیری شود.

5. محفظه دستگاه باید در طول استفاده به یک سیم محافظت از زمین متصل شود ، که ایمنی اپراتورها و عملکرد تجهیزات را تضمین می کند.

6پس از استفاده از تجهیزات، برق را به تمام قسمت های سیستم خاموش کنید و سیم برق را با برق وصل یا جدا نکنید.

7. تجهیزات را با ولتاژ منبع برق تجویز شده وصل کنید. اطمینان حاصل کنید که سیم کشی مدار درست است. در غیر این صورت ، به تجهیزات آسیب می رساند.

8این ابزار باید در محیط داخلی قرار گیرد و آزمایشگاه باید تمیز، خشک و بدون مواد خوردنی باشد. کارکنان غیر مرتبط نباید آن را به صورت تصادفی کار کنند.

9. اجازه ندهید کابل تجهیزات به لبه تیز دست یابد تا از خراش عایق کابل جلوگیری شود. اجازه ندهید کابل تحت اشیاء سنگین فشار داده شود تا از شکستن کابل و ایجاد آتش جلوگیری شود.از کابل ها برای کشیدن یا بستن اشیا استفاده نکنید، زیرا این می تواند باعث خرابکاری تجهیزات به دلیل شکستن کابل شود.

10. اجازه ندهید که تجهیزات با آب، گاز های خوردنی، گاز های قابل اشتعال و مواد قابل احتراق پاشیده شوند. اگر از آن اجتناب نکنید، آتش ممکن است رخ دهد.

11. هنگام حرکت تجهیزات، منبع برق را قطع کنید و پلاگین را از سوکت بکشید. دستگاه را به صورت زیر و رو قرار ندهید و یا دستگاه را در زاویه ای بیشتر از 45 درجه در هنگام حرکت حرکت نکنید.

12. پلاگین برق دستگاه را در حالی که در حال اجرا است جدا نکنید.
