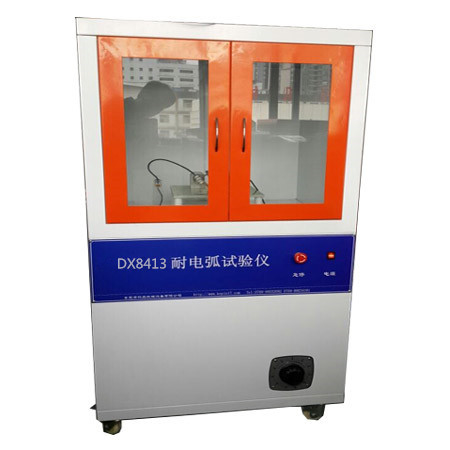

DX8413 دستگاه آزمایش مقاومت قوس

دستگاه تست مقاومت قوس DX8413

عمدتاً قابل استفاده برای:

GB/T1411-2002 تست مقاومت در برابر تخلیه قوس ولتاژ بالا و جریان پایین مواد عایق جامد خشک.

انطباق با استانداردها: این تستر مطابق با GB1411، IPC650، IEC 61621، ASTMD495 طراحی و تولید شده است و با روش‌های آزمایشی مانند JEC 149 و UL 746A مطابقت دارد.

دامنه کاربرد:

ارزیابی عملکرد مقاومت قوس مواد عایق الکتریکی مانند پلاستیک، چسب‌های رزینی و رنگ‌های عایق که در صنایعی مانند موتورها، لوازم خانگی و وسایل خانگی استفاده می‌شوند، عمدتاً برای آزمایش عملکرد مقاومت قوس مواد عایق جامد مانند پلاستیک، فیلم، رزین، میکا، سرامیک، شیشه، روغن عایق، رنگ عایق، مقوا و سایر رسانه‌ها قابل استفاده است.

ویژگی‌ها: دستگاه تست مقاومت قوس از کنترل کامپیوتری استفاده می‌کند و منحنی تست را می‌توان در طول فرآیند تست به صورت آنلاین مشاهده کرد. به طور خودکار شرایط تست و داده‌های نتایج تست را ذخیره می‌کند و می‌تواند به آنها دسترسی داشته باشد، نمایش دهد و چاپ کند.

اصل آزمایش: برای آزمایش مقاومت قوس مواد عایق جامد استفاده می‌شود. ماده مورد آزمایش در معرض ولتاژ بالا قرار می‌گیرد، محیط جریان کوچک به تدریج افزایش می‌یابد تا زمانی که یک کانال رسانای پایدار روی سطح ماده تشکیل شود. این زمان، زمان مقاومت قوس ماده است.

الزامات فنی اصلی:

1. ولتاژ ورودی: AC 220 ولت

2. ولتاژ خروجی: AC 0-20 کیلو ولت;

3. ظرفیت الکتریکی: 1.5 کیلو ولت آمپر

4. روش تست: قوس متناوب، قوس پیوسته

5. جریان تست: 10 میلی آمپر - 20 میلی آمپر - 30 میلی آمپر - 40 میلی آمپر اختیاری

6. خطای کنترل ولتاژ تست: ≤ 1%

7. خطای زمان روشن/خاموش قوس:<5 میلی‌ثانیه

8. ولتاژ تست به طور مداوم قابل تنظیم: 0-20 کیلو ولت

9. دقت کنترل جریان: ± 10%

10. مشخصات الکترود: الکترود صفحه استیل ضد زنگ 25.4 میلی‌متر * 12.7 میلی‌متر * 0.15 میلی‌متر

الکترود فولاد تنگستن 56 میلی‌متر * 7 میلی‌متر * 30 میلی‌متر

زاویه پیکربندی الکترود 110 درجه

زاویه بین الکترود و صفحه افقی 35 درجه است

وزن الکترود: 50 گرم

11. اقدامات امنیتی:

(1) حفاظت از ولتاژ بیش از حد

(2) حفاظت از جریان بیش از حد

(3) حفاظت از اتصال کوتاه

(4) حفاظت از باز شدن درب ایمنی

(5) حفاظت از عملکرد اشتباه نرم‌افزار

12. ابعاد خارجی: 800 طول × عرض 700 × 1350 میلی‌متر ارتفاع

پیکربندی اصلی:

میزبان تست: یک واحد

ژنراتور ولتاژ بالا 20000 ولت: یک واحد

دستگاه تنظیم ولتاژ میکروکامپیوتر کاملاً خودکار: یک مجموعه (حالت پورت سریال)

دستگاه انتقال نوع ایزوله جمع‌آوری ولتاژ و جمع‌آوری جریان: یک مجموعه

الکترودهای تست: دو مجموعه

میله آزاد کننده جریان: یک (نوع رزین)

نرم‌افزار اندازه‌گیری و کنترل مقاوم در برابر قوس کامپیوتر: یک مجموعه

کامپیوترها: یک مجموعه

چاپگر جوهر افشان رنگی با نام تجاری: یک مجموعه

سی‌دی‌های برنامه: یک مجموعه

راهنمای کاربر محصول: یک نسخه

گواهی تأیید مترولوژیکی: یک نسخه

گواهی انطباق: یک نسخه

ابزار تصادفی: یک مجموعه
