DX8427A دستگاه آزمایش پیری کرونایی AC/DC

DX8427A دستگاه آزمایش پیری کرونایی AC/DC

تجزیه و تحلیل تجربی از پیری کرونا لاستیک سیلیکون، تحقیق در مورد ویژگی های پیری کرونا AC / DC، تجهیزات تجربی پیری کرونا مواد عایق ترکیبی،مواد عایق آلی سیستم تست پیری کرونا، سیستم جعبه آزمایش پیری کرونایی،

خلاصه ی تجهیزات:

مناسب برای موسسات تحقیقاتی علمی، سیستم آزمایش مقاومت پیری ویروس کرونا که از مواد عایق جامد ساخته شده است می تواند شرایط مختلف آزمایش ویروس کرونا را به دست آورد.و می تواند به طور همزمان آزمایش های پیری کرونا را بر روی 5 نمونه انجام دهد.در عین حال، این سیستم همچنین می تواند برای آزمایش مقاومت ولتاژ مواد عایق جامد در برابر تخلیه کرونا استفاده شود.می تواند تحقیقات تجربی سیستماتیک را در مورد پدیده پیری کرونا لاستیک سیلیکون HTV در شرایط مختلف انجام دهددر عین حال، انتظار می رود توسعه این سیستم یک بستر آزمون استاندارد برای تحقیقات داخلی در مورد مقاومت به پیری کرونایی مواد عایق جامد را فراهم کند.که به انجام تحقیقات در مورد ویژگی های مقاومت به پیری کرونا از مواد عایق جامد مختلف کمک می کند..

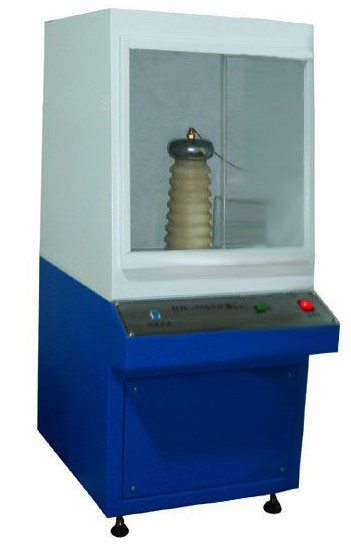

اجزای اصلی:1) دستگاه تولید کرونا، 2) سیستم اندازه گیری، 3) سیستم حفاظت، 4) سیستم کنترل و نظارت بر محیط زیست.دستگاه واقعی سیستم تست مقاومت به پیری کرونا برای مواد عایق جامد در شکل 1 نمودار فیزیکی نشان داده شده است

استانداردهای مرجع تجهیزات:

به استاندارد آزمایشی ASTM D2275-14 آمریکایی "روش استاندارد آزمایش مقاومت ولتاژ سطحی مواد عایق برقی جامد به تخلیه جزئی (کرونا) " مراجعه کنید.

پارامترهای فنی:

(۱) دستگاه تولید کرونا:

1با استفاده از YDT-5/50 فرکانس قدرت، ترانسفورماتور تست رایگان کرونا، محدوده ولتاژ: 0-50KV

2تنظیم کننده ولتاژ بعد از فعال شدن به طور خودکار به صفر باز می گردد.

3. بسته شدن موقعیت صفر، با افزایش و کاهش ولتاژ خودکار

4. محافظ نشت وارداتی ، حفاظت قابل اعتماد از ایمنی شخصی

5. حفاظت از جریان بیش از حد، آستانه و سایر عملکردهای حفاظت از ایمنی

6- نمایش ولتاژ و جریان، دقت اندازه گیری ± 0.2٪، ولتاژ وقفه حفظ شده است؛

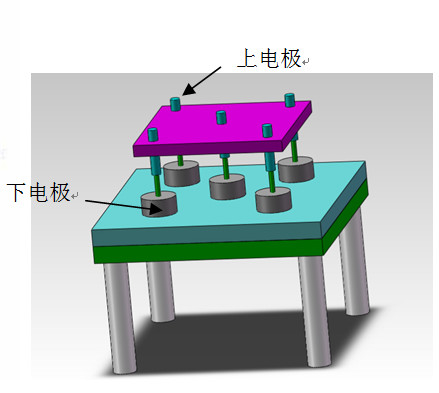

7الکترود تجربی: الکترود حالت صفحه سوزن سنتی را برای شبیه سازی تخلیه کرونا نوک در میدان اتخاذ می کند. یک الکترود سوزن فولاد ضد زنگ با شعاع انحرافی 0.2mm به عنوان الکترود بالایی استفاده می شود، و الکترود صفحه مس به عنوان الکترود پایین با قطر 30 میلی متر استفاده می شود. کل سیستم الکترود شامل 5 مجموعه الکترود صفحه سوزن است،همانطور که در شکل 3 نشان داده شده است (کندسیتورهای غوطه ور شده روغن ولتاژ بالا)

8فاصله الکترود: 100mm

9تعداد الکترودها: 5

10فاصله بین الکترود نوک سوزن و نمونه قابل تنظیم است، با فاصله قابل تنظیم 15mm

11ظرفیت اسمی ترانسفورماتور ولتاژ بالا: 5KVA

12ولتاژ ورودی/خرید نامی: 200V/50KV

13. جریان ورودی/خرید نامی: 20A/0.04A

14سیستم کنترل: استفاده از کنترل PLC زیمنس

15پنج گزینه سرعت برای تقویت: 5V، 50V، 100V، 500V، 1000، 2000V می تواند به صورت دلخواه تنظیم شود؛

16. مجهز به خروجی، بیش از حد بار، مدار کوتاه، خرابی، و فنکشن های حفاظت از ولتاژ بالا

17اجزای ابزار: متشکل از یک تنظیم کننده ولتاژ تماس الکتریکی، جعبه کنترل، مقاومت محافظ و جعبه الکترود؛

18. این دستگاه می تواند کرونا پیری، شکستن ولتاژ، و مقاومت در برابر آزمون ولتاژ به طور همزمان انجام دهد؛

19- شکستن ولتاژ مجهز به الکترود های فولاد ضد زنگ درجه 25 و درجه 75 و مجموعه ای از بنک آزمون آزمایش درجه حرارت بالا

20آزمایش پیری کورونا دارای 5 مجموعه الکترود سوزن، الکترود های صفحه مس و یک مجموعه از قفسه های نمونه پیری کورونا است.

21مجموعه ای از نرم افزارهای تست حرفه ای

22مجموعه ای از کامپیوترهای برند دار مجهز به چاپگر:

(2) دستگاه های کنترل محیط زیست

1حسگر درجه حرارت: با استفاده از حسگر P-T-100 با دقت بالا از تایوان

2روش کنترل درجه حرارت و رطوبت: روش کنترل درجه حرارت و رطوبت متعادل (BTHC) تنظیم هوشمند PID

3محدوده دما: -10 °C ~ 150 °C تنظیم می شود

4رطوبت 20 تا 98 درصد RH

5دقت کنترل دمای و رطوبت: ± 0.2 °C؛ ± 2.5% RH

6یکسانی در داخل اتاق دمای و رطوبت: ± 0.5 °C ~ ± 0.2 °C؛ ± 4.0% RH

7دقت وضوح کنترلر: ± 0.01٪ °C؛ ± 1٪ R.H.

8سرعت گرمایش: ≥ 2.5 °C/دقیقه

9سرعت خنک کننده: متوسط 1 °C/دقيقه

10انحراف دمایی: ≤ ± 0.5 °C در -10 ~ + 99 °C، ≤ ± 1.0 °C در 100 ~ + 150 °C

11انحراف رطوبت ± 2.5% RH (> 75% RH) ، ± 4.0% RH (≤ 75% RH)

12مواد پوسته بیرونی صفحه فولاد فرآوری شده سرد با کیفیت بالا، رنگ پختن الکترواستاتیک با دمای بالا، مواد داخل جعبه، صفحه فولاد ضد زنگ (SUS304)

13مواد عایق گرما: فوم پلی اورتان با چگالی بالا + فیبر شیشه ای

14پنجره ي مشاهداتي يه پنجره ي شيشه اي سه لايه است

15روشنایی داخل جعبه: تجهیزات روشنایی زاویه بزرگ، درب های دو لایه با درب های مهر و موم

16اندازه فضای داخل جعبه آزمایش: 500 * 500 * 600mm

17درمان عایق بندی باید به دیواره های داخلی اتاق آزمایش با سطح مقاومت ولتاژ 50KV اعمال شود.

(3) ابعاد دستگاه آزمایش پیری کرونای AC/DC:

اندازه دستگاه تولید کرونا: 850 * 740 * 1500mm

اندازه دستگاه کنترل محیط زیست: 700 * 1100 * 1700mm

(4) سیستم جمع آوری داده برای دستگاه آزمایش پیری کورونا AC/DC

1با استفاده از کارت 16 بیتی PCI با دقت بالا، محدوده ولتاژ سیگنال ورودی ± 5V یا ± 10V است و نرخ نمونه گیری 3MS / s است.می تواند همزمان چندین سیگنال جریان و ولتاژ کرونا را جمع آوری کند، و نتایج اندازه گیری را برای پردازش به کامپیوتر ارسال می کند.

2رابط نرم افزاری دوستانه LabView می تواند شکل موج ولتاژ کرونا را نشان دهد. می تواند مقدار شارژ نیمه چرخه مثبت و منفی جریان تخلیه کرونا را نشان دهد.و همچنین روند انرژی تخلیه در طول زمان.

3بعد از آزمایش، داده های آزمایش را می توان در یک گزارش تولید و چاپ یا ذخیره کرد.

(5) لوازم جانبی اصلی دستگاه آزمایش پیری AC/DC corona

1. يک ژنراتور کرونا

2. 1 دستگاه کنترل محیط زیست

3. يک کامپيوتر با برند

4مجموعه ای از نرم افزارهای جمع آوری حرفه ای

5. يکي رو بذار داخل
