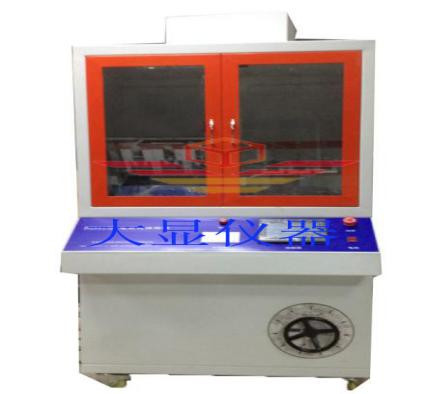

DX8427B سیم و کابل ولتاژ بالا نشت علامت گذاری تست

DX842B Wتستر علامت گذاری نشتی ولتاژ بالا سیم و کابل

مرور کلی:برای آزمایش توانایی سیم‌ها و کابل‌ها در برابر تشکیل رد الکتریکی استفاده می‌شود. محیط واقعی را شبیه‌سازی کرده و محلول کلرید سدیم 0.1% را با سرعت و نرخ جریان مشخصی بر روی نمونه‌ای که به صورت عمودی قرار گرفته است، اسپری می‌کند. همزمان، ولتاژ بالایی اعمال می‌شود. اگر جریان نمونه در طول این چرخه از 1 آمپر تجاوز نکند، نمونه نمی‌سوزد، قوس پیوسته بین الکترود و زمین وجود نخواهد داشت و پدیده شکست در نمونه رخ نخواهد داد، آنگاه نمونه واجد شرایط تلقی می‌شود. مناسب برای کابل‌های تک هسته‌ای و همچنین قابل استفاده برای تشخیص کابل‌های چند هسته‌ای.

دامنه کاربرد:برای توانایی سیم‌ها و کابل‌ها در برابر آسیب ناشی از رد الکتریکی ناشی از نشتی سطح در شرایط کثیف استفاده می‌شود.

انطباق با استانداردها:مطابق با الزامات GB/T 3048.1-2007 روش‌های آزمایش خواص الکتریکی سیم‌ها و کابل‌ها و GB/T 3048.7-2007 روش‌های آزمایش خواص الکتریکی سیم‌ها و کابل‌ها: بخش 7: الزامات استاندارد آزمایش مقاومت در برابر رد الکتریکی.

Tپارامتر فنی

ولتاژ تست: 0~6000 ولت قابل تنظیم

جریان تست: حداکثر 2 آمپر

جریان هشدار: 1 آمپر

تنظیم کننده ولتاژ: 10KVA خروجی 0~250 ولت

ترانسفورماتور ولتاژ بالا: 10KVA خروجی 0~5000 ولت

گیره الکترود: ساخته شده از مس خالص

قاب عایق نمونه: ساخته شده از تفلون با عایق بالا

دستگاه اسپری مایع: دامنه اسپری 1.2 متر، سرعت اسپری 3 متر بر ثانیه، حجم اسپری 0.5 میلی متر بر دقیقه

دستگاه تشخیص جریان بیش از حد: قطع کننده مدار با حساسیت بالا استفاده می‌شود. هنگامی که جریان حلقه از مقدار تنظیم شده تجاوز کند، منبع تغذیه به طور خودکار قطع شده و سیگنال هشدار خروجی می‌شود.

سیستم کنترل: با استفاده از کنترل PLC + صفحه لمسی Weinview کنترل دقیق، با اسپری دقیق، زمان‌بندی دقیق، عملکرد ساده و ثبت خودکار داده‌ها، بدون نیاز به ثبت و محاسبه.

دستگاه حفاظت از نشتی: این تجهیز مجهز به دستگاه تشخیص نشتی با حساسیت بالا است که می‌تواند بلافاصله منبع تغذیه را قطع کرده و در صورت بروز نشتی در محفظه یا جریان بیش از حد، هشدار دهد و به طور موثر ایمنی شخصی اپراتور و قابلیت اطمینان تجهیزات را حفظ کند.

پردازش داخلی: داخل آن با صفحه اپوکسی مقاوم در برابر خوردگی و عایق مهر و موم شده است که اثر عایق و ضد خوردگی دارد.

ابعاد تجهیزات: طول 1300 میلی متر * عرض 800 میلی متر * ارتفاع 1700 میلی متر

منبع تغذیه: 220 ولت 50/60 هرتز

وزن تجهیزات: 120 کیلوگرم

ترکیب و مشخصات تجهیزات:بخش کنترل الکتریکی، دستگاه اسپری، ژنراتور ولتاژ بالا، تنظیم کننده ولتاژ و دستگاه جمع آوری مایع فاضلاب؛ نمای بیرونی تجهیزات از فولاد ضد زنگ ساخته شده است و داخل آن با صفحات اپوکسی مقاوم در برابر خوردگی و عایق مهر و موم شده است که به طور موثر از نشت الکتریکی و خوردگی پوسته فلزی توسط مایع آلوده جلوگیری می‌کند.

این یکی از محصولات اصلی شرکت ما است. این محصول به طور مشترک توسط شرکت ما و مرکز تست کابل Guangzhou CVC توسعه یافته است. از فناوری کنترل هوشمند PC+PLC برای اندازه‌گیری و کنترل خودکار چرخه اسپری و حداکثر دفعات اسپری استفاده می‌کند. داده‌های تست قابل ذخیره و چاپ هستند؛ بخش کنترل اسپری از جعبه فولاد ضد زنگ ساخته شده است و استخر اسپری از صفحه اکریلیک شفاف شبیه کریستال ساخته شده است که زیبا و دلربا است. این ابزار از نظر طراحی انسان‌محور، عملکرد ساده، استفاده آسان و ایمن است و ردپای نشتی ولتاژ بالا را با ولتاژ فروش کارخانه 5000 ولت نشان می‌دهد.
