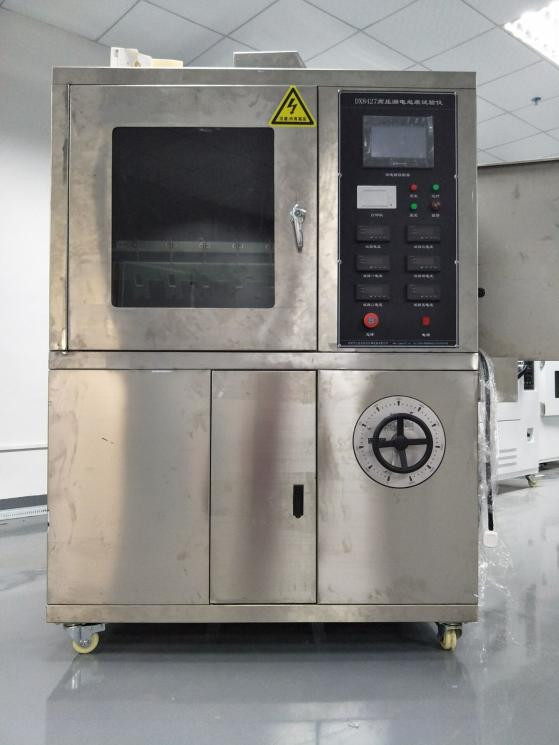

DX8427 دستگاه آزمایش ردیابی نشت ولتاژ بالا

DX8427اچدستگاه تست ردیابی نشت ولتاژ بالا

1، Sحوزه کاربرد:

عمدتاً برای آزمایش مقاومت محصولات الکتریکی و الکترونیکی، لوازم خانگی و مواد آنها در برابر ردیابی الکتریکی و خوردگی، شبیه‌سازی استفاده از آلاینده‌های مایع و نمونه‌های سطح شیبدار در فرکانس توان (48Hz -62Hz) مناسب است. ارزیابی سطح مقاومت مواد عایق الکتریکی مورد استفاده در شرایط محیطی سخت از طریق اندازه گیری مقاومت در برابر برق و خوردگی. قوس حاصل می تواند باعث خرابی، اتصال کوتاه یا فرسایش مواد در اثر تخلیه شود و حتی منجر به آتش سوزی شود. این تستر یک آزمایش مخرب است که وضعیت فوق را بر روی مواد عایق شبیه‌سازی می‌کند و برای اندازه‌گیری و ارزیابی مقاومت نسبی در برابر نشتی و علامت‌گذاری مقره‌ها تحت اثر میدان الکتریکی و ناخالصی حاوی آب با ولتاژ مشخص استفاده می‌شود. برای مواد عایق الکتریکی جامد و محصولات آنها در محصولات الکتریکی و الکترونیکی، لوازم خانگی مانند سوکت های رله، پوشش های سوئیچ تبدیل، کنتاکتورها و غیره مناسب است.

2، مطابق با استانداردها:

با توجه به الزامات GB/T6553-2014/IEC60587-1984 "روش آزمایشی برای ارزیابی مقاومت مواد عایق الکتریکی در برابر ردیابی و خوردگی تحت شرایط محیطی شدید" و DL/T810-2002 "شرایط فنی ضعف 5000±2002" عایق‌ها، آیتم‌های آزمایش شبیه‌سازی مشخص‌شده در استاندارد برای آزمایش ردیابی نشت AC/DC مواد عایق، قابل استفاده برای لاستیک، پلاستیک و سایر مواد عایق الکتریکی مانند روش صفحه شیبدار. استاندارد برای پنج مجموعه تستر لاستیک سیلیکونی و تستر سیلیکون

پارامترهای فنی:

الکترود: ضخامت 0.5 میلی متر مواد: فولاد ضد زنگ.

فاصله بین الکترودهای بالایی و پایینی: 0.1 ± 50.0mm.

ولتاژ تست: 100V-6000V بدون پله قابل تنظیم؛

تنظیم کننده ولتاژ: خروجی: قابل تنظیم از 0 تا 250 ولت، با ظرفیت 5KVA.

هنگامی که جریان مدار 60 میلی آمپر است، خروجی ولتاژ را قطع کنید.

زمان آزمون: 6 ساعت;

دقت سقوط: 0.5%؛

پایداری ولتاژ: ± 1%؛

تنظیم کننده ولتاژ با دقت بالا: خروجی AC220V. توان 6000 وات دقت ± 1%؛

ترانسفورماتور تست: ظرفیت 5KVA. حداکثر ولتاژ خروجی AC6000V (یا DC6000V اختیاری)؛

تشخیص ردیابی: طبق استاندارد GB/T6553-2003/4.1.2، یک ولتاژ (2.5kV، 3 5kV و 4.5kV) اعمال کنید و مایع آلوده را با سرعت جریان معینی چکه کنید. اگر جریان به مدت 6 ساعت بدون جریان کمتر از 60 میلی آمپر باشد، عبور در نظر گرفته می شود.

دستگاه پرتاب: با استفاده از پمپ پریستالتیک دقیق Ralph، با محدوده جریان 0.00185-20 میلی لیتر در دقیقه، سرعت کاری 0.1-50 دور در دقیقه و خطای دقت جریان کمتر از 0.5٪.

ولتاژ خروجی: AC/DC (قابل تعویض)

مورد: ساخته شده از فولاد ضد زنگ SUS304 (سطح برس)؛

مخزن فاضلاب از فولاد ضد زنگ 316 و مجهز به دستگاه آب بندی می باشد.

حجم 0.56 متر مکعب است، حجم استودیو: 900L * 650W * 950H (mm)؛

ابعاد ابزار: 1200L * 750W * 1800H (mm)، طول 750 * عرض 1180 * ارتفاع 1760mm، جعبه چوبی 890 * 1320 * 1900

وزن: تقریبا 200 کیلوگرم

دستگاه کنترل: اتخاذ کنترل صفحه لمسی PLC + تایوان Weinview، کنترل دقیق، عملکرد ساده، طراحی کاملا انسانی، تولید گزارش خودکار پس از آزمایش و چاپگر حرارتی پانل می تواند نتایج آزمایش را به موقع چاپ کند.

تعداد گروه‌های آزمایش: پنج گروه (در طول آزمایش، یک پمپ یک گروه از قطرات را کنترل می‌کند و فرآیند آزمایش روی یکدیگر تأثیر نمی‌گذارد، که معمولاً در بازار دیده نمی‌شود، زیرا یک پمپ پنج گروه را کنترل می‌کند) (می‌تواند به صورت جداگانه یا با هم آزمایش شود)

مراحل تست:

آماده سازی برای آزمایش: مگر اینکه خلاف آن مشخص شده باشد، آزمایش باید در دمای محیط (2±23) ℃ انجام شود و برای هر ماده پنج نمونه آزمایش شود. هنگام نصب نمونه، سطح آزمون مات باید رو به پایین باشد و آن را با صفحه افقی زاویه 45 درجه قرار دهید. همانطور که در شکل 3b نشان داده شده است، فاصله بین دو الکترود (50 ± 0.5) میلی متر است.

توجه:برای هر آزمایش از پدهای کاغذ فیلتر جدید استفاده کنید.

ابتدا مایع آلوده را به لایه کاغذ صافی تزریق کنید تا کاغذ صافی کاملا مرطوب شود. سرعت جریان مایع آلوده را تنظیم کنید و نرخ جریان را مطابق با مفاد جدول 1 اصلاح کنید. جریان را حداقل به مدت 10 دقیقه مشاهده کنید تا مطمئن شوید که مایع آلوده به طور پیوسته در سطح نمونه بین دو الکترود جریان دارد. مایع آلوده باید به جای سرریز شدن از کنار یا بالای کاغذ صافی، از سوراخ محوری الکترود بالایی خارج شود.

اعمال ولتاژ

روش 1: روش ردیابی ولتاژ ثابت.

هنگامی که مایع آلوده به طور یکنواخت در سرعت جریان مشخص شده در جدول 1 جریان می یابد، کلید را ببندید و ولتاژ را به یکی از مقادیر مناسب ولتاژ 2.5 کیلو ولت، 3.5 کیلوولت یا 4.5 کیلو ولت افزایش دهید. زمان بندی را شروع کنید و ولتاژ را به مدت 6 ساعت ثابت نگه دارید.

در صورت نیاز به آزمایش در ولتاژ بالاتر یا پایین تر، مجموعه ای متشکل از پنج نمونه دیگر برای هر ولتاژ آزمایشی ترجیحی برای آزمایش گرفته می شود.

ولتاژ ردیابی الکتریکی ثابت بالاترین ولتاژی است که در آن هر پنج نمونه پس از قرار گرفتن در معرض 6 ساعت آسیب ندیده اند.

مواد به شرح زیر طبقه بندی می شوند:

سطح 1A0 یا 1B0: طبق استاندارد قضاوت A یا استاندارد قضاوت B، اگر هر نمونه در عرض 6 ساعت در 2.5 کیلو ولت شکست بخورد.

سطح 1A2.5 یا 1B2.5: اگر هر پنج نمونه بتوانند ولتاژ 2.5 کیلو ولت را به مدت 6 ساعت تحمل کنند و هر نمونه در عرض 6 ساعت در 3.5 کیلو ولت از کار بیفتد.

سطح 1A3.5 یا 1B3.5: اگر هر پنج نمونه بتوانند ولتاژ 3.5 کیلوولت را به مدت 6 ساعت تحمل کنند و هر نمونه در عرض 6 ساعت در 4.5 کیلو ولت از کار بیفتد.

سطح IA4.5 یا 1B4.5: اگر هر پنج نمونه بتوانند ولتاژ 4.5 کیلوولت را به مدت 6 ساعت تحمل کنند. در هر مورد حداکثر عمق فرسایش باید گزارش شود

روش 2: روش ردیابی ولتاژ گام به گام:

ولتاژ راه اندازی را با مقدار مضربی از 250 ولت انتخاب کنید، از ابتدا شروع کنید، به طوری که هیچ نقضی از استاندارد قضاوت A (جریان بیش از 60 میلی آمپر) قبل از ولتاژ سطح سوم (ممکن است نیاز به آزمایش اولیه باشد). هنگامی که مایع آلوده به طور یکنواخت در دبی مشخص شده جریان یافت، کلید را ببندید و ولتاژ را به مقدار انتخابی افزایش دهید، ولتاژ را به مدت 1 ساعت حفظ کنید و سپس هر ساعت به تدریج ولتاژ را 250 ولت افزایش دهید تا آسیب طبق استاندارد قضاوت A رخ دهد و آن را ثبت کنید. هنگامی که ولتاژ افزایش می یابد، دبی مایع آلوده و مقدار مقاومت مقاومت سری نیز باید طبق مفاد جدول 1 افزایش یابد.

ولتاژ الکتروشیمیایی گام به گام بالاترین ولتاژی است که در آن هر پنج نمونه پس از قرار گرفتن در معرض Ih آسیب ندیده اند.

مواد به شرح زیر طبقه بندی می شوند:

سطح 2Ax، که در آن x بالاترین ولتاژی است که ماده آزمایش شده می تواند تحمل کند، که بر حسب کیلوولت بیان می شود.

نکته 1: به ناچار پدیده سوسو زدن قابل توجهی وجود خواهد داشت. در غیر این صورت، مدار، جریان مایع آلوده و مقاومت مایع آلوده باید به دقت بررسی شود.

فلاشینگ به یک قوس کوچک زرد تا سفید (گاهی اوقات آبی در برخی مواد) اشاره دارد که در عرض چند دقیقه پس از اعمال ولتاژ مستقیماً بالای دندانهای الکترود پایین ظاهر می شود.

اگرچه ممکن است ترشحات از دندانی به دندان دیگر بپرند قبل از اینکه یک "هات اسپات" روشن کوچک پایدار در نهایت رخ دهد، این ترشحات اساساً به صورت مداوم انجام می شوند. این "نقاط داغ" می توانند سطح نمونه را بسوزانند و در نهایت منجر به آسیب الکتروشیمیایی شوند. تخلیه سریع روی سطح نمونه بین دو الکترود ممکن است باعث ردیابی نشود.

پدیده های سوسوزن قابل توجهی را می توان با استفاده از اسیلوسکوپ پرتو کاتدی نیز مشاهده کرد. یک سیگنال را می توان از هر دو سر مقاومت (مانند 3301Z، 2W) که به صورت سری با یک دستگاه اضافه جریان متصل است، دریافت کرد.

سوسو زدن معمولی را می توان از شکل موج جریان پیوسته، اما ناهموار و قطعی فرکانس توان در هر نیم سیکل مشاهده کرد.

نکته 2: قبل از اینکه اثر به الکترود بالایی برسد، هنگامی که جریان 60 میلی آمپر از طریق ردیاب رسانا می گذرد و الکترولیت روی سطح نمونه باقی می ماند، دستگاه اضافه جریان باید فعال شود.

نکته 3: عمق فرسایش باید پس از خراش دادن یا استفاده از روش های دیگر برای حذف عایق های تجزیه شده و زباله ها اندازه گیری شود. مراقب باشید که مواد آزمایشی آسیب دیده را جدا نکنید.

این ابزار دقیقاً مطابق با استانداردهای GB/T6553-2003 و IEC60587-2007 طراحی شده است.

استاندارد بر اساس: GB/T6553-2014/IEC60587:2007 روش تست برای ارزیابی مقاومت در برابر قابلیت ردیابی و خوردگی مواد عایق الکتریکی مورد استفاده در شرایط محیطی شدید

روش 1: روش ردیابی ولتاژ ثابت.

روش 2: روش ردیابی ولتاژ مرحله ای.

آخرین استاندارد GB/T6553-2014/IEC60587:2007

تفاوت های اصلی بین GB/T6553-2014 و GB/T6553-2003 عبارتند از:

این استاندارد مطابق با قوانین مندرج در GB/T 1.1-2009 تهیه شده است.

این استاندارد جایگزین GB/T 6553-2003<<روش آزمایشی برای ارزیابی مقاومت مواد عایق الکتریکی در برابر ردیابی و خوردگی تحت شرایط محیطی شدید> می شود.

در مقایسه با GB/T 6553-2003، تغییرات اصلی در این استاندارد به شرح زیر است:

—— نام این استاندارد به «روش آزمایشی برای ارزیابی مقاومت در برابر قابلیت ردیابی و خوردگی مواد عایق الکتریکی مورد استفاده در شرایط محیطی شدید» تغییر یافته است.

——فرکانس توان از "48 هرتز -62 هرتز" به "45 هرتز -65 هرتز" تغییر کرده است (به فصل 1، ویرایش 2003، فصل 1 مراجعه کنید).

- تمیز کردن نمونه به وضوح در آماده سازی نمونه مشخص شده است (نگاه کنید به 3.2، 2003 نسخه 3.2).

——تغییر "... می تواند در هنگام تجاوز از 60 میلی آمپر به مدت 2 ثانیه..." به "... می تواند در زمان بیش از 60 میلی آمپر یا 6 میلی آمپر به مدت 2 تا 3 ثانیه عمل کند..." (به 4.1.4 نسخه 4.1.4، 2003 مراجعه کنید).

——«دستگاه تهویه 4.6» اضافه شد (به 4-6 مراجعه کنید).

-1. "در زاویه 45 درجه نسبت به افقی" را به "در زاویه 45 درجه ± 2 درجه نسبت به افقی" تغییر دهید و محتوای "5 نمونه را می توان با هم یا به طور مستقل آزمایش کرد" را اضافه کنید (نگاه کنید به 5.1.2 نسخه 5.1.2، 2003).

1. اضافه شدن محتوای "براکت" و "نمونه های مصور" (نگاه کنید به 5.1.3 از نسخه 5.1.3، 2003).

این استاندارد 5.4 جایگزین محتوای استاندارد قضاوت نقطه پایانی در فصل 1 GB/T 6553... 2003 می شود و محتوای "وقتی نمونه به دلیل خوردگی متمرکز سوراخ هایی دارد یا آتش می گیرد، در نظر گرفته می شود که به نقطه پایانی رسیده است" (به فصل 1 نسخه 5.42003 مراجعه کنید) اضافه می کند.

روش ترجمه مورد استفاده در این استاندارد معادل استفاده از IEC 60587:2007<روش آزمایشی برای ارزیابی مقاومت در برابر قابلیت ردیابی و خوردگی مواد عایق الکتریکی مورد استفاده در شرایط محیطی شدید> است.

این استاندارد توسط انجمن صنعت برق چین پیشنهاد شده است.

این استاندارد تحت صلاحیت کمیته فنی ملی برای ارزیابی و استانداردسازی مواد عایق الکتریکی و سیستم های عایق (SAC/TC 301) است.

واحدهای اصلی تهیه پیش نویس این استاندارد عبارتند از: Guilin Electric Appliance Science Science Institute Co., Ltd., Shenzhen Institute of Standards and Technology, Guangdong Biaomei Silicon Fluoride New Materials Co., Ltd., و موسسه فناوری برق و اقتصاد پکن در صنعت ماشین آلات.

طراحان اصلی این استاندارد عبارتند از وانگ شیانفنگ، لیو ژیوان، سان رونگ، سونگ یان، هوانگ ژنهونگ، لیو یالی، چن یوهوی، ونگ سیمی، لو ونکان، تانگ یانگ و گوئو لیپینگ.

نسخه های قبلی این استاندارد به شرح زیر منتشر شده است:

——GB/T 6553-1986، GB/T 6553-2003.
