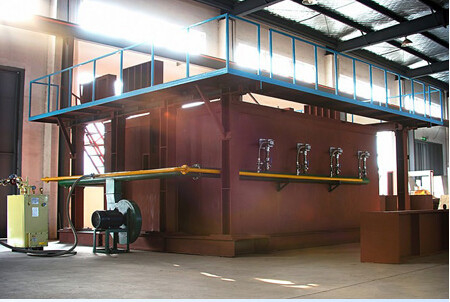

کوره افقی:
محدوده آزمایش:
1- دیواره های تحمل کننده بتن تقویت شده با یک ناحیه آتش یک طرفه 3000 × 3000 (ملی متر) ، ساختارهای فولادی دیواره های تحمل کننده با لایه محافظ (پوشش های ضد آتش) ،دیوارهای حمل کننده صفحه ی کیل فولاد سبک، دیوارهای تحمل کننده گلو و غیره و تعیین دمای نقاط انتخاب شده با بخش های مختلف و عرض های مختلف در داخل دیوار.
2- آزمایش مقاومت آتش از لوازم بازساخته شده بدون بار - دستگاه هوشمند آزمایش مقاومت آتش از دیوار بدون بار
اندازه خالص کوره 4200×4800×1500 (ملی متر) و منطقه آتش نمونه 4200×4800 (ملی متر) است.
محدوده آزمایش: می تواند عملکرد مقاومت آتش نمونه های ساختاری تقارن و ناهم اندازه را در شرایط کار یکسان در همان زمان تشخیص دهد، مانند: درب ها و پنجره های ضد آتش،شیشه، مواد ضد آتش و غیره و همچنین می تواند آزمایشات مقاومت در برابر آتش را بر روی پارتیشن های ضد آتش بزرگ و اجزای پارتیشن ضد آتش مانند فایروال های فوق العاده بزرگ انجام دهد.دیوارهای جداکننده شیشه ای ضد آتش و پلک های ضد آتش، با کارایی بالا و می تواند چندین نمونه مختلف یا مشابه را به طور همزمان آزمایش کند.
3دستگاه هوشمند برای آزمایش مقاومت آتش ستون حمل
اندازه خالص کوره 3000 × 3000 × 4700 (ملی متر) است و ارتفاع آتش نمونه 3000 ~ 4600mm است (ارتفاع کل ستون 3600 ~ 5200mm است).حداکثر اندازه برش متقابل نمونه 800 mm × 800 mm یا Φ800 mm است..
کل بار محوری 15000kN است و بار های فوقانی و پایین منحرف هرکدام 1000kN است.
محدوده آزمایش:
1. ارتفاع ستون 3600 ~ 5300mm است، ارتفاع آتش 3000 ~ 4700mm است،و آزمایش مقاومتی آتش از اشکال و اندازه های مختلف قطعات متقاطع ستون های بتن ارمنی که بار های تک و چندگانه ترکیبی را تحمل می کنند.
2. ارتفاع ستون 3600 ~ 5300mm است، ارتفاع آتش 3000 ~ 4700mm است،و آزمایش مقاومت در برابر آتش ستون سازه فولادی با یک لایه محافظ (پرت ضد آتش) در معرض اشکال و اندازه های مختلف برش متقاطع بار های تک و چندگانه ترکیبی قرار می گیرد..
3تعیین دمای نقاط اندازه گیری انتخاب شده با بخش های مختلف و عمق های مختلف در داخل ستون.
4آزمایش مقاومت در برابر آتش از سایر اقلام (مانند گاوصندوق) که از همه طرف آتش دارند.
دستگاه آزمایش هوشمند برای عملکرد مقاومت آتش از دمپر آتش. پیکربندی که در زیر ارائه می شود فقط برای مرجع است.
حوزه کاربرد:برای اجزای تحمل کننده و غیر تحمل کننده مانند دیوارها، تخته ها، ستون ها، کف، سقف و سقف مناسب است و سایر سازه ها، لوازم جانبی یا سازه ها می توانند به عنوان مرجع استفاده شوند.این دستگاه آزمایش برای آزمایش تمام اجزای GB/T9978 مناسب است..1~9 و ISO834-1~9 استانداردها
= مطابق با استانداردها:GB/T9978.1-2008, GB/T9978.2-2008, GB/T9978.3-2008 "روش های آزمایش مقاومت آتش برای اجزای ساختمان بخش اول: الزامات عمومی"، ISO834-1:1999 "بررسی مقاومت آتش برای اجزای ساختمان بخش اول:الزامات عمومی"
پارامترهای اصلی:
آزمایشگاه: 4.5M ((طول) x 4.5M ((عرض) x 3.5M ((ارتفاع) ، استفاده در داخل از مواد عایق درجه حرارت بالا.
دستگاه بارگذاری: بارگذاری مکانیکی برای حرکت جرثقیل بالا در ساختمان اتخاذ شده است. بارگذاری همگن، مرکزی، محوری یا عجیب و غریب می تواند شبیه سازی شود.
فریم پشتیبان: به یک براکت کج بر روی فریم توسط چهار رول متصل می شود.
ترموپول ها: از جمله ترموپول های کوره، زوج های گرمای عقب، ترموپول های متحرک، ترموپول های داخلی و ترموپول های دمای محیطی در مناطق مختلف توزیع می شوند.
سنجه اندازه گیری فشار کوره: سنجه اندازه گیری شکل T، دقت اندازه گیری ± 2Pa
سُند اندازه گیری شکاف نمونه: قطر 6mm ± 0.1mm قطر ± 0.2mm
سیستم احتراق: سیستم توزیع گاز (در محدوده ۱۰ متر) ، آتشی (حداقل ۲۰) و شیر تنظیم کننده
منبع گاز احتراق: پروپان با خالصیت بیش از 95٪، گاز مایع (از طرف کاربر ارائه شده است)
جریان گاز: 0~100L/min دقت اندازه گیری 2.5 درجه
جریان هوا: 0~50m3/min دقت اندازه گیری≤±0.5m3/min
ظرفیت مخزن گاز: ≥50kg×6
سیستم کنترل دمای کوره: حداکثر نقطه نمونه گیری 10 امتیاز است
سیستم تهویه و کنترل دامپر، و غیره
محدوده اندازه گیری گرما تابش در سطح آتش بازده نمونه: 0 ~ 10W / cm2
کنترل دمای و فشار در کوره با اتصال RS485 کامپیوتر به سیستم کنترل انجام می شود.و ولتاژ خروجی DC از سنسورهای آزمایش احتراق مانند ترموپول ها و سنسورهای فشار به شکل دیجیتال تبدیل می شود، که سپس می تواند برای نمایش و ذخیره به سیستم کامپیوتری منتقل شود.
