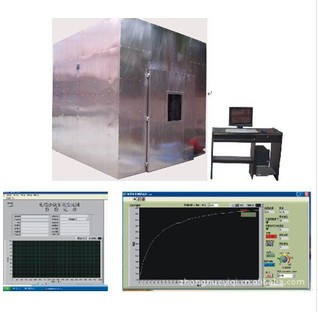

DX8330 دستگاه آزمایش چگالی دود سیم و کابل

DX8330Wدستگاه آزمایش چگالی دود لوله و کابل

دامنه کاربرد:عمدتا برای تعیین غلظت دود منتشر شده توسط کابل ها و کابل های نوری در طول احتراق در شرایط خاص استفاده می شود.

انطباق با استانداردها:با الزامات استاندارد های آزمون GB/T17651.1-1998 و IEC61034-1-2 "مقدار چگالی دود کابل ها و کابل های نوری در شرایط خاص احتراق" مطابقت داشته باشد.

ویژگی های اصلی:این دستگاه آزمایش شامل دانش حرفه ای در جنبه های مکانیکی، نوری و الکترونیکی است.با مزایایی مثل ساختار معقول، عملکرد پایدار و عملکرد آسان؛ رابط عامل ویندوز XP، سبک LabVIEW، و مکانیسم امنیتی جامع.نتایج اندازه گیری در زمان واقعی نمایش داده می شود و یک منحنی کامل به صورت پویا کشیده می شود.. داده ها می توانند به طور دائم ذخیره شوند، بازیابی شوند و چاپ شوند و گزارش ها می توانند به طور مستقیم چاپ شوند.

اصل: سیستم اندازه گیری نوری چگالی دود برای کابل های سوزانده یا کابل های نوری در شرایط خاص شامل یک منبع نور، گیرنده سلول های فتوسیلیکونی سیلیکون و یک سیستم کامپیوتری است.نور تولید شده توسط منبع نور از طریق 3m × 3m × 3m دود چگالی آزمایشگاه تشکیل یک پرتو یکنواخت از نور با قطر 1.5m±0.1m در دیوار مقابل منبع نور و یک سلول نوری نصب شده در مرکز پرتو شدت پرتو را از منبع نور تشخیص می دهد.هنگامی که مقدار زیادی دود در اتاق احتراق به دلیل سوختن کابل ها یا کابل های نوری تولید می شود، دود بخشی از انرژی فوتو الکتریکی را جذب می کند و شدت پرتو سلول سیلیکونی را ضعیف می کند.انتقال Tt با یک پاسخ خطی نسبت به 100٪ اولیه محاسبه می شود.

اتاق احتراق:کل اتاق احتراق مکعب با استفاده از فولاد ضد زنگ SUS304 با ضخامت 1.5mm بر روی یک براکت مربع ثابت شده است.

اندازه اتاق احتراق:3M x 3M x 3M، با مجموع 27 متر مکعب. می تواند یک ساختار دیواری از آجر یا یک ساختار صفحه فولادی باشد، که توسط مشتری انتخاب می شود؛

ساختار تجهیزات:یک پنجره ی مشاهده ی شیشه ای در جلو وجود دارد و یک پنجره ی مهر و موم شفاف با اندازه ی 100 میلی متر × 100 میلی متر در دو دیوار مقابل نصب شده است.اجازه عبور پرتو نور از دستگاه اندازه گیری نور افقی. ارتفاع مرکز پنجره مهر و موم از زمین 2150 میلی متر است. چندین سوراخ تهویه در پایین وجود دارد ، با سوراخ های تهویه 100x500 میلی متر (50 سانتی متر مربع).پایین مجهز به شش چرخ و بالا از شش چرخ مجهز به فن های خروجی است.

سیستم اندازه گیری نوری:

منبع نور: لامپ هالوجن کوارتز وارداتی، قدرت اسمی: 100W، ولتاژ اسمی: 12V، بازگشت نور اسمی: 2000-3000Lm

گیرنده:این یک سلول نوری سیلیکونی است که تابش نوری 0٪ نشان می دهد که نور عبور نمی کند و تابش نوری 100٪ نشان می دهد که نور کامل بدون مانع عبور می کند.پاسخ طیف با کمیته بین المللی روشنایی (CIE) شباهت دارد.

نصب:در یک انتهای لوله 150 طولی با پنجره ضد گرد و غبار در انتهای دیگر نصب کنید. دیواره داخلی لوله سیاه درخشان و ضد بازتاب است.

یک انتقال نور 0٪ نشان می دهد که نور عبور نمی کند، در حالی که یک انتقال نور 100٪ نشان می دهد که نور کامل بدون مانع عبور می کند.

منبع اشتعال استاندارد: منبع اشتعال 1.0 لیتر الکل است. پیکربندی: اتانول 90٪، متانول 4٪، آب 6٪

سینی الکل (قایق احتراق): ساخته شده از فولاد ضد زنگ با ضخامت 1.0mm، با سطح پایین 210x110mm، سطح بالای 240x140mm و ارتفاع 80mm،

موقعیت نصب:ارتفاع سینی الکل از زمین 100 میلی متر است، که اجازه گردش هوا را می دهد.

مخلوط کردن دود:استفاده از یک فن دسکتاپ برای توزیع مساوی دود در اتاق احتراق. شفت فن 250 میلی متر بالاتر از زمین، 500 میلی متر بالاتر از دیوار است و حجم هوا 7 متر مکعب در دقیقه است.در طول آزمایش، هوا به صورت افقی توسط یک فن منفجر می شد.

آزمایش خالی: هدف تنظیم دمای داخل اتاق احتراق برای رسیدن به دمای مشخص شده است.و لامپ الکل را بسوزانید تا دمای 25 ± 5 °C در اتاق احتراق به دست آید..

دستگاه اندازه گیری دما: یک سنسور دما در ارتفاع 1.5 متر از زمین و 0.5 متر از دیوار داخل درب نصب شده است.

لوازم جانبی تصادفی: از جمله مجموعه ای از نرم افزار اندازه گیری انتقال که می تواند منحنی ها و گزارش ها را تولید کند.

از جمله یک کامپیوتر و یک چاپگر هر: کامپیوتر مجهز به برند لنوو به شرح زیر است: CPU: E4300 صفحه اصلی: Asus P5KPL حافظه: Kingston 2G؛ صفحه نمایش دیسک سخت 160G: 15 اینچ درایو LCD:DVD سامسونگاز جمله سیستم خروجی دود فولاد ضد زنگ (با استفاده از خروجی دود قوی و کنترل سوئیچ الکتریکی همانطور که در شکل نشان داده شده است)

ابعاد توصیه شده برای قرار دادن این ابزار در آزمایشگاه: ارتفاع 4.5M × عمق 4MX طول 6m

نیاز به دمای اتاق آزمایشگاهی: 25±5°C

شرایط استفاده محیط زیست: زمین صاف، تهویه خوبی، بدون گاز های قابل احتراق، انفجاری، خوردنی و گرد و غبار؛ هیچ منبع تابش الکترومغناطیسی قوی در نزدیکی وجود ندارد.فضای نگهداری مناسب را در اطراف تجهیزات بگذارید.

دما: 5°C تا 30°C

فشار هوا: 86-106kPa

منبع برق: AC220V/50HZ

محدوده نوسانات مجاز ولتاژ: 380V ± 10%

محدوده نوسانات فرکانس مجاز: 50Hz ± 1٪

کاربران باید برای تجهیزات در محل نصب، سوئیچ های هوا و برق با ظرفیت مناسب را پیکربندی کنند.و این سوئیچ باید مستقل و اختصاص داده شده برای استفاده از این تجهیزات باشد.

هنگامی که تجهیزات کار نمی کنند، دمای محیط باید در حدود 0-45°C حفظ شود.

1دستگاه اندازه گیری نوری:

A. لامپ هالوجن کوارتز وارداتی با منبع نور: قدرت اسمی: 100W، ولتاژ اسمی: 12V، بازگشت نور اسمی: 2000-2000-

3000Lm

B. گیرنده: این یک سلول نوری سیلیکونی با انتقال نور 0٪ است که نشان می دهد نور از طریق آن عبور نمی کند.و یک انتقال نور 100٪ که نشان دهنده عبور کامل نور بدون مانع است.

2منبع روشنایی استاندارد:

A. منبع روشنایی 1.0 لیتر الکل است

ب. سینی الکل: ساخته شده از فولاد ضد زنگ، با سطح پایین 210110mm، سطح بالا 240140mm، و ارتفاع 80mm ساخته شده از شیشه کوارتز،

3مخلوط کردن دود: استفاده از یک فن دسکتاپ برای توزیع مساوی دود در اتاق احتراق.

4آزمایش خالی: لامپ الکل سوزان تا دمای 25 ± 5 °C در اتاق احتراق حاصل شود.

5دستگاه اندازه گیری دما: یک سنسور دما در ارتفاع 1.5 متر از زمین و 0.5 متر از دیوار داخل درب نصب شده است.

6مجموعه ای از نرم افزار اندازه گیری انتقال شامل می شود که می تواند منحنی ها و گزارش ها را تولید کند.

7از جمله یک کامپیوتر (دست چاپگر)
