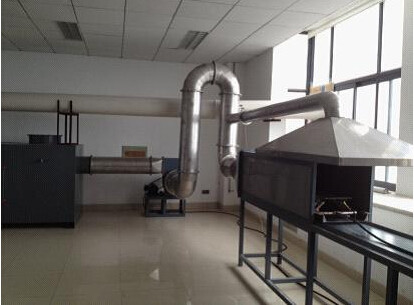

DX8332B تست کننده عملکرد احتراق پروپان جاده ای

دامنه کاربرد: به طور عمده برای آزمایش عملکرد احتراق پروپان کمربند های حمل کننده ضد شعله با پارچه های هسته کامل مورد استفاده در معادن زغال سنگ مناسب است.بر اساس MT914-2008 "حلقۀ کامل کمربند حمل کننده ضد شعله برای پارچه های معدن زغال سنگ"، عملکرد احتراق پروپان در تونل ها آزمایش می شود.سیستم فن اگزوز برای تصفیه گاز اگزوز از طریق کربن فعال شده پرده آب و تخلیه آن فعال می شود.، مطابق با استانداردهای ملی انتشار.

پارامترهای فنی اصلی:

1. راه: متشکل از یک اتاق، دیواره بیرونی اتاق از مواد 25 میلی متری مقاوم به آتش ساخته شده است، با اندازه ورودی 460mmx460mm و طول 1676mm.آن را به یک لوله خروجی قطر 300mm از طریق یک.5mm ضخامت اتصال مخروط فولاد ضد زنگ

2هود خروجی: از فولاد ضد زنگ با ضخامت 1.5 میلی متر ساخته شده و مستقیماً بالای اتاق آزمایش قرار دارد و برای جذب دود که در طول فرآیند آزمایش از خارج کوره پخش می شود استفاده می شود.

3. براکت ها: برای قرار دادن نمونه های ثابت کمربند حمل کننده استفاده می شود. بنک آزمایش دارای مشخصات طول 1500 میلی متر، عرض 220 میلی متر و ارتفاع 160 میلی متر است که از میله های فولادی با قطر 10 میلی متر تشکیل شده است.

4. سوزنده آلکيل بنزين: متشکل از شش تزريق كننده احتراق، با نوزل به سمت داخل در زاويه 45 ° خم شده است

5مواد مورد آزمایش: ≥95% پر از گاز پروپان (کاربری ارائه شده)

6نمونه ها: کمربند حمل کننده ضد شعله

7دستگاه وزن: قبل و بعد از آزمایش برای وزن نمونه ی کمربند حمل کننده و بطری گاز استفاده می شود؛ 30kg/0.001kg

8- آنیمومتر: در فاصله 310 میلی متر از کف اتاق و 285 میلی متر از ورودی اتاق، در خط مرکزی قرار می گیرد.

9ترموکوپل: نوع K، با قطر بیرونی بیش از 3 میلی متر؛ قطر سیم 0.5 میلی متر، دقت حداقل سطح II، محدوده 1300 °C؛

10سیستم کنترل دما: کنترل شده توسط یک کامپیوتر، سیگنال میلی ولت تولید شده توسط ترموپول به صفحه تنظیم سیگنال ارسال می شود.سیگنال آنالوگ به سیگنال دیجیتال از طریق یک کارت جمع آوری داده تبدیل می شودو سپس توسط نرم افزار کامپیوتری کنترل و گزارش می شود.

11تایمر: رزولوشن: 0.1S، خطای نه بیشتر از 1s/h

12. اندازه گیری جریان سوخت: 35 ~ 350L / H تنظیم می شود، دقت کنترل ± 2L / h

13دقت کنترل مصرف سوخت: 565 ± 2g/50min

14ولتاژ منبع برق: AC380V 50Hz سه فاز سیستم پنج سیم

15مصرف برق: 4.01KW

16دمای محیط آزمایش: 5 °C -30 °C

17چرخش عمودی 6800 * 4400 * 2700mm یا خط مستقیم افقی 9500 * 1800 * 2700mm.

ترکیب تجهیزات: متشکل از چهار قسمت اصلی: جعبه کنترل اصلی، دستگاه بادی، براکت احتراق و نوزل احتراق.

جعبه کنترل قابل حرکته

تصفیه هوای فن اگزوز: پس از نصب کانال اگزوز بر روی فن اگزوز، هوا از تونل عبور می کند و سرعت جریان هوا توسط یک شیر کنترل کنترل می شود.

مواد قاب از جوش مربع با کیفیت بالا از فولاد ضد زنگ 304 ساخته شده است و مواد جعبه کنترل صفحه فولاد الکترواستاتیک (t = 1.2mm) است.که صاف تر و زيباتر است.

لامپ اسپری: ماده SUS304، توسط شرکت ما ساخته شده است.

سیستم کنترل:

1 جعبه کنترل یک سیستم کنترل رله را اتخاذ می کند و تمام اجزای الکترونیکی از مارک های پیشرو داخلی هستند که می توانند عملکرد کار و دقت تشخیص ماشین را بهتر تضمین کنند.

2 درجه حرارت کنترلگر درجه حرارت PID هوشمند وارد شده (با عملکرد محاسبه خودکار) و سنسور و تایمر ترموکوپل PT100 با دقت بالا را اتخاذ می کند.

3 تجهیزات دارای دستگاه های حفاظت از ایمنی زیر هستند: بیش از حد قدرت، محافظت از مدار کوتاه، محافظت از بیش از حد مدار کنترل و حفاظت از درجه حرارت فوق العاده بالا.
