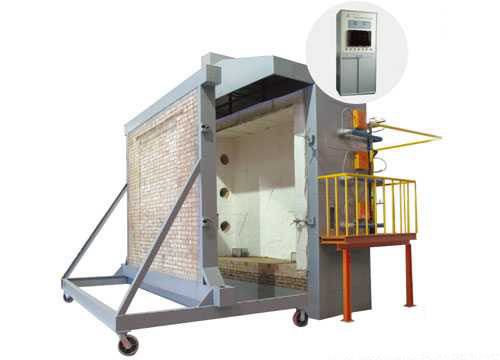

DX8342 ماشین آزمایش مقاومت آتش از اجزای ساختمان

دامنه کاربرد: مناسب برای آزمایش مقاومت در برابر آتش اجزای ساختمان و عملکرد مقاومت در برابر آتش اجزای پارتیشن عمودی حامل بار.
ولتاژ کاری: AC 380V ± 10% 50NZ.
بدن کوره: گذرگاه کوره آزمایشی از آجر، ساختار فولادی و مواد عایق آتش تشکیل شده است.
اندازه نمونه: عرض 300 میلی متر × ارتفاع 300 میلی متر (قابل سفارشی سازی)
ابعاد داخل کوره تقریبا:
کوره عمودی: L3.2m × W2.2m × H4.0m
کوره افقی: L3.2m × W3.2m × H1.5m.
جریان گاز: 0-100L/min، با دقت اندازه گیری 2.5 سطح.
سرعت جریان هوا: 0-50m3/min، دقت اندازه گیری≤±0.5m3/min.
ظرفیت مخزن گاز: ≥ 50kg×6.
تجهیزات اندازه گیری بار: ± 2.5٪ از ارزش بار باید اضافه شود (برای آزمایشات نوع بار مورد نیاز است).
سُند اندازه گیری شکاف قطعه آزمایش: با قطر 6mm±0.1mm و قطر 25mm±0.2mm.
سیستم احتراق: سیستم توزیع گاز (در محدوده ۱۰ متر) ، نوزل (حداقل ۲۰) و شیر تنظیم کننده.
منابع گاز احتراق: پروپان، گاز مایع
سیستم کنترل دمای کوره: حداکثر نقطه نمونه گیری 10 نقطه است.
سیستم تهویه و دریچه های کنترل هوا و غیره
محدوده اندازه گیری گرما تابش در سطح آتش عقب نمونه 0 ~ 10W / cm2 است.
محدوده اندازه گیری فشار کوره: 0-100pa
دقت اندازه گیری:≤±3pa.
دمای آزمایش: کنترل دمای کوره با شرط T-T0=3451g (8t+1) و انحراف کنترل دمای آن مطابقت دارد.
وقتی 0 دقیقهوقتی 10 دقیقههنگامی که T>30 دقیقه، d≤5٪
دمای کوره: ±15°C
دمای داخلی نمونه: ±10°C.
دمای آتش به پشت قطعه آزمایش: ±4°C.
شرایط اندازه گیری فشار کوره:
پس از 5 دقیقه آزمایش، کوره باید به شرایط فشار مثبت مشخص شده زیر برسد.
قطعه افقی - در یک صفحه افقی 100 میلی متر زیر پایین قطعه آزمایش، فشار کوره 15pa±5pa است.
جزء عمودی - در ارتفاع 3 متر در داخل کوره و 100 میلی متر از سطح قطعه آزمایش قرار دارد. فشار کوره 15pa ± 5pa است.
پس از 10 دقیقه آزمایش، کوره باید به شرایط فشار مثبت مشخص شده زیر برسد.
اجزای افقی - در یک صفحه افقی 100 میلی متر زیر پایین قطعه آزمایش، فشار کوره 17pa±3pa است.
جزء عمودی - در ارتفاع 3 متر در داخل کوره و 100 میلی متر از سطح قطعه آزمایش قرار دارد. فشار کوره 17pa±3pa است.
دمای کوره: ± 15°C، با استفاده از ترموپول با قطر 1mm.
دمای آتش گیری قطعه آزمایش: ± 4°C، با ترموپول با قطر سیم 0.5mm.
ترموپول پلتين روديوم پلتين با ارزش S، دقت سطح دوم.
ترموپل زره دار نیکل کرومیوم نیکل سیلیکون با ارزش K، کلاس II.
محدوده زمان بندی: 0-120 دقیقه دقت زمان بندی: <±1s.
سیستم تشخیص دمای نمونه: حداکثر نقطه نمونه گیری 20 نقطه است.

دامنه کاربرد: کوره آزمایش با شاخص های فنی و الزامات مشخص شده در استاندارد ملی GB/T7633-2008 مطابقت دارد.و برای آزمایش عملکرد مقاومتی آتش درهای افقی بدون بار و شاترهای چرخدار مناسب است.
پارامترهای اصلی:
مصرف برق: 6KW
محدوده اندازه گیری فشار کوره: 0-100Pa دقت اندازه گیری: ≤ ± 3Pa
سرعت جریان هوا: 0-50m3/min دقت اندازه گیری: ≤ ± 0.5 m3/min
منبع گاز احتراق: پروپان، گاز مایع (کاربری ارائه شده)
ظرفیت مخزن گاز: 50kg × 6
محدوده اندازه گیری گرما تابش در سطح آتش عقب نمونه: 0-10W/cm2
محدوده اندازه گیری فشار کوره: 15Pa ± 5Pa
دمای آزمایش: افزایش دمای برنامه برای 15 دقیقه، دمای اتاق ~ 718 °C،
دمای اتاق 30 دقیقه ~ 821 °C، دمای اتاق 60 دقیقه ~ 925 °C،
دمای اتاق 90 دقیقه ~ 986 °C؛ دمای اتاق 120 دقیقه ~ 1029 °C
دمای اتاق 180 دقیقه ~ 1115 °C، دمای اتاق 240 دقیقه ~ 1150 °C
سنسور اندازه گیری دما: داخل کوره: 9 ترموپل زره ای نیکل کروم نیکل سیلیکون با ارزش K، سطح دقت: II
بازتاب: 29 ترموپول زره ای نیکل کروم نیکل سیلیکون با ارزش K، سطح دقت: II
محدوده زمان بندی: 0-240 دقیقه دقت زمان بندی: <± 1 ثانیه
اندازه نمونه خارجی: (شخصیات خاص می تواند توسط کاربران سفارشی شود)
مساحت عملی تجهیزات: طول × عرض × ارتفاع (3.8 × 2.4 × 4.5) متر
وزن تجهیزات: 4500 کیلوگرم (فورم آزمایش باید در محل نصب شود)
سیستم گازگذاری: 150kg/h (اختیاری)

استاندارد ایزو ۹۷۰۵:2003 یک روش آزمایش برای شبیه سازی آتش سوزی که در گوشه ای از یک اتاق کوچک رخ می دهد را مشخص می کند.این روش از یک منبع روشنایی استاندارد استفاده می کند و هدف آن ارزیابی تاثیر محصولات سطحی بر توسعه آتش است.این روش داده هایی را در مورد سوزاندن یک آتش که تحت یک منبع اشتعال استاندارد از اشتعال تا سوزاندن از طریق ایجاد می کند، ارائه می دهد.2003 همچنین تکنیک های اندازه گیری مختلف را در داخل و خارج از اتاق معرفی می کندآزمایش ISO 9705 در این مقاله اطلاعات زمینه ای و پشتیبانی از کاربران بالقوه را فراهم می کند.جریان حرارتی سوزان در اتاق، تعادل گرما اتاق در آتش، انواع دود و گاز های سمی تولید شده و نتایج شبیه سازی این آزمایشات.این اطلاعات لازم را برای کمک به کاربران در انتخاب مراحل آزمایش برای پروژه ها یا مقررات خاص فراهم می کند..
روش آزمایش در کشور ما این روش آزمایش را به طور معادل اتخاذ می کند و استانداردهای توسعه یافته ضمیمه B و ضمیمه C GB 20286 هستند.
مطابق با استانداردهای: ISO 9705، NFPA 266، GB20286، اپدکس B و اپدکس C، و غیره

پارامترهای فنی:
1. 19 اینچ ابزار قفسه، از جمله اکسیژن، دی اکسید کربن، و اکسید کربن تحلیلگر
2. تحلیلگر اکسیژن از روش اندازه گیری تغییر فشار پارامگنتیک برای تشخیص غلظت اکسیژن در گاز استفاده می کند. زمان پاسخ (T90) 3.5 s، زمان پردازش سیگنال داخلی <1 s،سنسور فشار (داخلی) 50-200 kpa، انحراف صفر <0.5٪ از محدوده حداقل در صفحه نام/ماه، انحراف اندازه گیری <0.5٪ از محدوده اندازه گیری فعلی/ماه، خطای تکرار<1٪ از محدوده اندازه گیری فعلی،حداقل حد تشخیص<۱٪ از محدوده اندازه گیری فعلی، خطا خطی<۱٪ از محدوده اندازه گیری فعلی
3آنالیزور دی اکسید کربن و آنالیزور مونوکسید کربن از نوع مادون قرمز غیر مجزا هستند، بر اساس این اصل که مولکول های گاز دارای باند جذب نور مادون قرمز خاص هستند.و استفاده از روش تجزیه و تحلیل انفراد قرمز متناوب یک پرتویحداقل حد پایین تشخیص 1٪ از محدوده اندازه گیری فعلی است. هنگامی که اندازه گیری خطا خطی در محدوده حداکثر است، کمتر از ± 1٪ از محدوده کامل است.تکرار پذیری کمتر از ± 1٪ از محدوده حداقل بر روی برچسب نام استزمان پاسخ (زمان T90) کمتر از 30 ثانیه است زمانی که جریان گاز نمونه تقریبا 1.2L/min باشد.
4محدوده تحلیلگر اکسیژن 0-25٪، محدوده تحلیلگر دی اکسید کربن 0-10٪ و محدوده تحلیلگر مونوکسید کربن 0-1٪ است.
5با استفاده از یک کنترلگر دما برای کنترل دام سرد، در طول فرآیند استخراج گاز آزمایش، رطوبت کافی حذف می شود
6پمپ نمونه گیری گاز دو سر، قادر به انتقال نمونه های گاز تولید شده در طول احتراق به یک تحلیلگر حدود 30 متر دور
7سیستم جمع آوری اطلاعات (از جمله برنامه های عملیات و کنترل)
8. برد خرید 16 بیت طیف گسترده ای از گین را اتخاذ می کند ، با دیسک های I / O آنالوگ و دیجیتال
9. نوع ترموکوپل: نوع K، محدوده: دمای محیط ~ 1500 درجه سانتیگراد
10. سیستم جمع آوری داده ها را می توان با نصب ضبط کننده داده ها یا نشانگرها در محل برای جمع آوری داده ها شروع کرد
11سیستم جمع آوری اطلاعات شامل اجزای زیر است:
12ماژول ورودی ترموکوپل بیتی، ماژول ورودی آنالوگ 16 بیتی، ماژول ورودی / خروجی دیجیتال، ماژول خروجی آنالوگ 12 بیتی، 4 و 8 سلاټ baseboards، سوکت اتصال، ماژول شبکه،منبع برق 24V 5A DC ورودی قدرت جهانی، کامپيوتر جمع آوری اطلاعات، پرينتر
