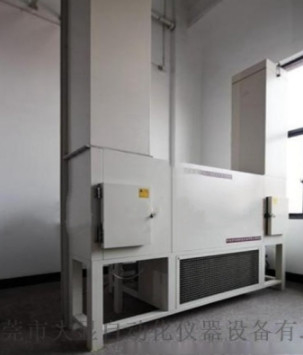

DX8416A دستگاه آزمایش مقاومت چرخش در دماهای بالا و پایین کابل انرژی باد

DX8416AWدستگاه آزمایش مقاومت چرخش در کابل های انرژی با دمای بالا و پایین

1حوزه کاربرد:

برای آزمایش مقاومت پیچ و خم کابل انعطاف پذیر با مقاومت پیچ و خم برای سیستم تولید برق بادی یا سیستم مشابه با ولتاژ نامی 1 مناسب است.8/3kV یا کمتر در محیط با دمای پایین.

2. مطابق با استاندارده:

TICW1-2009 روش آزمایش پیچ برای کابل انعطاف پذیر پیچ برای تولید برق بادی

GB/T2423.1-2001 آزمون A: روش آزمایش دمای پایین، GB/T2423.2-2001 آزمون B: روش آزمایش دمای بالا.

3پارامترهای فنی:

اندازه استودیو: 400×300×2300 میلی متر

کانال آزمایش: 300 × 300 × 12600 میلی متر

ابعاد: 1550×2500mm

ارتفاع چپ: 1720mm

ارتفاع سمت راست: 9620mm

ابعاد کانال چپ و راست: 640×54mm

وزن کل: حدود 2500 کیلوگرم

محدوده آزمایش کابل: آزمایش کابل انرژی بادی زیر 35KV

محدوده دما: -60 ~ 8 °C

نوسانات دمایی: ≤ ± 0.5 °C

یکسانی دمایی: ≤ ± 0.3 °C

زمان گرم کردن: قابل تنظیم

زمان خنک شدن: به طور متوسط 0.7 ~ 1.0 °C/دقیقه

پنجره ی مشاهده: مقاومت در برابر دمای بالا (500 درجه سانتیگراد)

پنجره شیشه ای: (200 × 300) کابینت کنترل پیچ، قفسه: 700 × 1300 × 1400

باز کردن درب: درب دو طرفه با یک باز شدن

پنل کنترل: منبع برق، صفحه نمایش کنترل کننده، دکمه کنترل

کابینت کنترل توزیع برق: تخته توزیع، فن اگزوز

بخار دهنده: بخار دهنده باله های فولادی ضد زنگ

دستگاه: مجموعه ای از دستگاه های چرخش کابل.

سوراخ کابل برق و سوراخ تخلیه: در پشت جعبه قرار دارد.

پیکربندی اصلی اتاق آزمایش چرخش دمای پایین برای کابل های تولید برق بادی:

پنجره ی مشاهده: مقاومت در برابر دمای بالا (500 درجه سانتیگراد)

پنجره شیشه ای: (200 × 300) کابینت کنترل پیچ، قفسه: 700 × 1300 × 1400

باز کردن درب: درب دو طرفه با یک باز شدن

پنل کنترل: منبع برق، صفحه نمایش کنترل کننده، دکمه کنترل

کابینت کنترل توزیع برق: تخته توزیع، فن اگزوز

بخار دهنده: بخار دهنده باله های فولادی ضد زنگ

دستگاه: مجموعه ای از دستگاه های چرخش کابل.

سوراخ کابل برق و سوراخ تخلیه: در پشت جعبه قرار دارد.

شرایط استفاده از اتاق آزمایش چرخش دمای پایین برای کابل های برق بادی:

1محل نصب: زمین مسطح، هوا به خوبی، هیچ ارتعاش قوی در اطراف وجود ندارد، هیچ نفوذ میدان الکترومغناطیسی قوی، هیچ مواد قابل احتراق، انفجاری، خوردنی و گرد و غبار،و فضای مناسب برای استفاده و نگهداری در اطراف تجهیزات وجود دارد;

2شرایط محیطی:

دمای: 5 تا 35 درجه سانتیگراد

رطوبت نسبی: ≤ 85%RH

فشار هوا: 86Kpa ~ 106Kpa

3شرایط برق:

منبع برق AC380V، سه فاز چهار سیم + سیم زمین محافظ

محدوده نوسانات ولتاژ مجاز: AC (380 ± 38) V

محدوده نوسان فرکانس مجاز: (50 ± 0.5) هرتز

مقاومت زمین سیم PGND کمتر از 4 Ω است
