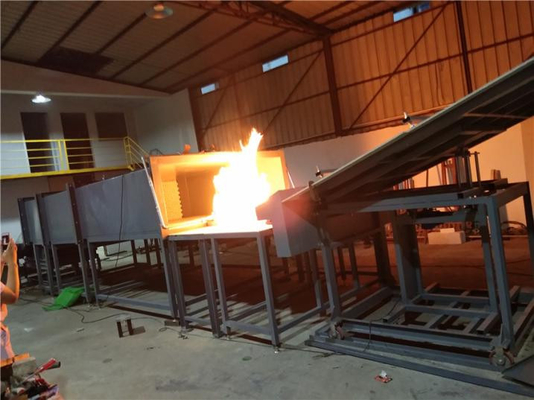

UL790 مواد سقف، عملکرد مقاومت در برابر آتش، آزمایش کننده عملکرد بازدارنده شعله سلول های فتوولتائیک

دامنه اعمال شده:
این الزامات شامل تمام مواد سقف که در معرض آتش های شبیه سازی شده در خارج از ساختمان قرار دارند و برای نصب بر روی زیربناهای قابل احتراق یا غیر قابل احتراق استفاده می شوند.برای ارزیابی عملکرد مقاومت آتش سقف و اجزای آن در شرایط واقعی شبیه سازی شدههمچنین می تواند برای آزمایش عملکرد مهار کننده شعله از ماژول های سلول های فتوولتائیک استفاده شود.
مطابق با استانداردها:
UL 1730: آشکارسازان دود برای واحدهای زندگی مستقل در اتاق های مسکونی و هتل / موتل متعدد. مانیتور: سیگنال الکتریکی برای تشخیص شرایط دود و گرد و غبار مسکونی؛
UL 790: روش آزمون استاندارد برای آزمایش مقاومت آتش پوشش سقف
IEC 61730-2 ماژول خورشیدی ضمیمه A آزمایش آتش گسترش شعله؛
ASTM F 108-04: روش آزمون استاندارد برای آزمایش مقاومت آتش پوشش سقف
NFPA 256: آزمایش مقاومت آتش پوشش سقف

پارامترهای عملکرد:
استفاده از سیلندر برای کنترل شیب عرشه
تخته ضد آتش با عرشه آزمایش متصل
استفاده از دریچه های کنترل خودکار برای تنظیم درجه حرارت در مراحل
مواد پوشش سقف پلائیوکس، اندازه 1300 (W) × 1000 (D) × 120 (H) برای نصب نمونه های آزمایش؛
هیئت آزمایشی غیر قابل احتراق، که در انتهای هیئت آزمایشی نصب شده است، می تواند از وقوع گرما در زیر هیئت آزمایشی جلوگیری کند.
صفحه تنظیم در شکل فن فولاد ضد زنگ، زاویه آزمایش قابل تنظیم، اندازه: 1440 (L) x 940 (H) mm؛
مجموعه پنل غیر قابل احتراق، نصب شده در انتهای جلو قاب، شبیه سازی درها و درها، گسترش شعله از سوزنده به نمونه،با ابعاد 330 (W) x 2130 (D) x 584 (H) mm;
یک لوله خروجی مستقل که می تواند هوا را از خارج آزمایشگاه خارج کند.
یک فیلتر عسل در کانال هوا نصب می شود و شانه های راهنما در ورودی گاز نصب می شوند.
یک پانل تنظیم شیب برای تنظیم جهت جریان هوا در کانال تهویه نصب می شود.
یک صفحه راهنمای متصل به کانال تهویه وجود دارد که می تواند سرعت باد را افزایش دهد تا اطمینان حاصل شود که جریان هوا به صفحه آزمایش تحت تأثیر تداخل خارجی قرار نمی گیرد.صفحه راهنما از فولاد ضد زنگ ساخته شده است و موقعیت آن با تغییرات فشار باد تغییر نمی کند;
مواد کانال هوا از فولاد ضد زنگ ساخته شده است که مقاوم در برابر خوردگی و دمای بالا است. اندازه آن 2130 (W) x 762 (H) x 3000 (L) mm است.
فن 220 ولت، 50 هرتز، سه فاز الکتریکی، مجهز به یک سیستم معکوس که می تواند سرعت باد را به طور خودکار تنظیم کند، با نرخ جریان 300m3 / دقیقه؛
تبدیل کننده عقب با سرعت متغیر مداوم، قابل تنظیم از 0 تا 100٪؛
سوزنده گاز (برای اشتعال متناوب، گسترش شعله و آزمایش آتش پرواز استفاده می شود) ، 1.12 متر طول دارد، با قطر 60.3mm و شکاف باریک 12.7mm (W) * 0.91 متر (L) در یک طرف مقابل صفحه آزمایش;
سوزان گاز می تواند 22000Btu/min (387kWh) را فراهم کند و می تواند سرعت جریان گاز را مطابق با سه سطح احتراق A، B و C به طور خودکار تنظیم کند.
یک ترموپول در ارتفاع 58.7 میلی متر بالای بالای سوزان نصب شده است که می تواند دمای 888±28°C را آزمایش کند.
سیستم روشنایی خودکار، اطمینان از عملکرد ایمنی آزمایش، ولتاژ بالا الکترود روشنایی 1.8kVp کنترل کننده جریان جرم؛

سیستم کنترل درجه حرارت خودکار:
- کلاس A و B: 760±28°C (1400±50°F) -21000~22000 Btu/min (369~387 kWh)
- کلاس C: 704±28°C ((1300±50°F) -18000~19000 Btu/min (316~334 kWh). روش های مختلف آزمایش و کنترل باید برای هر سوزان گاز دنبال شود.

فشار سنج با دقت بالا و فشار تنظیم کننده شیر کنترل فشار گاز:
- LNG: استفاده از MFM می تواند سرعت جریان گاز را با دقت اندازه گیری کند (سرعت جریان گاز توسط یک شیر کنترل خودکار کنترل می شود).
- LPG: برای تنظیم سرعت جریان هوا از سیستم اینورتر استفاده کنید: سرعت را در عرشه آزمایش کنید تا 19 ± 8 km/h (5.5m/sec) باشد.
شبکه فلزی مواد را پشتیبانی می کند و سینی می تواند برای تسهیل احتراق کامل مواد چرخش کند.
