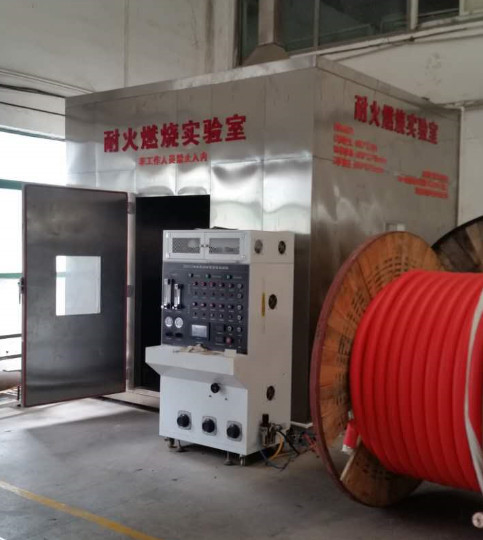

DX8515 دستگاه آزمایش آتش سوزی باران با ارتعاش ضربه

مقدمه:

الزامات عملکرد این دستگاه آزمایش شامل آزمایش مقاومت آتش، آزمایش مقاومت آتش اسپری آب و آزمایش مقاومت آتش مکانیک است.مناسب برای کابل های عایق معدنی با ولتاژ نامی بیش از 450/750V، و می تواند یکپارچگی مدار را برای مدت طولانی در شرایط شعله حفظ کند.

مطابق با استانداردها:

مطابق با الزامات استاندارد آزمایش استاندارد کابل مقاوم به آتش بریتانیا BS6387 "مخصوصیات الزامات عملکردی کابل ها برای حفظ یکپارچگی مدار در شرایط آتش".

ترکیب تجهیزات:

آزمایش مقاومت در برابر آتش: بنک آزمایش مقاومت در برابر آتش شامل قسمت های زیر است: سیستم پشتیبانی کابل، دستگاه تشخیص مداوم، منبع گرما و غیره.

1. سیستم پشتیبانی کابل: کابل به صورت افقی در هر دو انتهای پوشش کابل از طریق کلیمپ ها قفل می شود. بخش مرکزی کابل با دو حلقه فلزی (با فاصله 300 میلی متر) ثابت می شود.که به سایر قطعات فلزی دستگاه متصل شده اند. دستگاه پشتیبانی کابل در شکل 1 نشان داده شده است. برای کابل های بدون زره با قطر کمتر از 10 میلی متر، یا سایر کابل هایی که در طول آزمایش جابجایی قابل توجهی را تجربه می کنند،از سه حلقه فلزی استفاده می شود، هرکدام حدود 150 میلی متر از حلقه فلزی اصلی ثابت شده اند.

شکل 2

2دستگاه تشخیص مداوم: در طول آزمایش، اجازه می دهد که جریان از طریق تمام هسته های کابل عبور کند.یک ترانسفورماتور سه فاز یا سه ترانسفورماتور تک فاز (یا یک ترانسفورماتور تک فاز)، اگر آزمایش یک کابل تک هسته باشد) و ظرفیت کافی برای حفظ حداکثر جریان نشت مجاز 3A در ولتاژ آزمایش دارد.یک لامپ را به هر سیم هسته ای در انتهای دیگر کابل متصل کنید و یک جریان نزدیک به 0 بارگذاری کنید.25A در ولتاژ نامی کابل

3منبع گرما:

• گرما یک سوزان گاز لوله ای 610 میلی متری است که می تواند متان را به زور تامین کند و شعله ای متراکم دارد.
• اندازه گیری دمای: یک ترمومتر زرهی با قطر 2 میلی متری در نزدیکی ورودی هوا قرار می گیرد، موازی با 75 میلی متر بالاتر از سوزنده

3دمای شعله و زمان آزمایش: (به سطح احتراق BS6387 مراجعه کنید)

A 650 °C ± 40 °C -3 ساعت

B 750 در درجه حرارت ± 40 درجه سانتیگراد -3 ساعت

C 950. C ± 40 °C -3 ساعت

S 950. در درجه C ± 40 °C -20 دقیقه

4نمونه: نمونه یک بخش از محصول نهایی است که حداقل 1200 میلی متر است و 100 میلی متر پوشش و پوشش از هر طرف برداشته شده است.سیم ها در هر دو سر کابل باید به صورت الکتریکی متصل شوند.

5ولتاژ آزمایش: 200-1000V، تنظیم می شود همانطور که در شکل 7 نشان داده شده است.

* درجه BS6387 مهار کننده شعله نیاز به گذر از آزمایشات احتراق افقی، آزمایشات اسپری آب و آزمایشات احتراق لرزش شوک مکانیکی دارد.

آزمایش احتراق افقی: درجه A 650 °C/3h، درجه B 750 °C/3h، درجه C 950 °C/3h و درجه S 950 °C/3min.یک سطح نشان می دهد هیچ خرابی پس از سوختن در سطح ولتاژ 300 ولت برای 3 ساعت در 650 °Cسطح B نشان دهنده عدم خرابی پس از سوختن در سطح ولتاژ 300 ولت برای 3 ساعت در درجه 750 درجه سانتیگراد است. سطح C نشان دهنده عدم خرابی پس از سوختن در سطح ولتاژ 300 ولت برای 3 ساعت در درجه 950 درجه سانتیگراد است.سطح S نشان دهنده عدم خرابی پس از سوختن در سطح ولتاژ 300 ولت برای 3 دقیقه در 950 °C است.

آزمایش احتراق اسپری آب: به سطوح W تقسیم می شود، که نشان می دهد پس از اعمال ولتاژ 300 ولت برای سوزاندن برای 15 دقیقه و سپس اسپری آب برای سوزاندن برای 15 دقیقه هیچ خرابی رخ نمی دهد.

آزمایش احتراق لرزش ضربه: به سطح X 650 °C/15min، سطح Y 750 °C/15min و سطح Z 950 °C/15min تقسیم می شود.سطح X نشان دهنده ارتعاش ضربه مکانیکی بدون خرابی برای 15 دقیقه هر 30 ثانیه هنگام اعمال ولتاژ 300 ولت در حالی که در 650 °C می سوزدسطح Y نشان دهنده استفاده از ولتاژ 300 ولت در 750 درجه سانتیگراد در هنگام سوختن و لرزش شوک مکانیکی هر 30 ثانیه برای 15 دقیقه بدون خرابی است.سطح Z به ارتعاش شوک مکانیکی در هر ۳۰ ثانیه به مدت ۱۵ دقیقه بدون خرابی در هنگام اعمال ولتاژ ۳۰۰ ولت در ۹۵۰ درجه سانتیگراد در هنگام سوختن اشاره دارد.بالاترین مدل مورد نیاز BS6387 CWZ است.

2آزمایش مقاومت آب و آتش: سیستم پشتیبانی کابل، دستگاه تشخیص مداوم، منبع گرما

1سیستم پشتیبانی کابل: کابل به یک براکت فلزی که از دو صفحه سخت 25 میلی متری تشکیل شده است متصل می شود که با کلیپ های فلزی با فاصله 200 میلی متری ثابت می شود.کابل به براکت متصل شده است همانطور که در شکل 3 نشان داده شده استو تمام قاب هاي فلزي به زمين بسته شدن

شکل 3

2دستگاه تشخیص مستمر: در طول آزمایش اجازه دهید جریان از طریق تمام هسته های کابل، سه ترانسفورماتور تک فاز،و ظرفیت کافی برای حفظ حداکثر جریان نشت مجاز 3A در ولتاژ آزمایش دارند.یک لامپ را به هر سیم هسته ای در انتهای دیگر کابل متصل کنید و یک جریان نزدیک به 0.25A را در ولتاژ نامی کابل شارژ کنید.

3منبع گرما:

• گرما: یک سوزنده نوار شکل با طول 400 میلی متر می تواند نمونه های کابل را تا 400 میلی متر بسوزاند. مجموعه سوزنده را می توان تنظیم کرد تا شعله ای درخشان با دمای 650 ° C ± 40 ° C فراهم کند ،
• اندازه گیری دمای: دمتر زره دار با قطر 2 میلی متر بر روی سطح پایین کابل قرار می گیرد
• دمای شعله آزمایش: 650°C±40°C
• آب اسپری: یک نوزل را همانطور که در شکل 4 نشان داده شده بر روی براکت آزمایش به عنوان در تصاویر 4 و 5 نشان داده شده، در وسط سوزنده نصب کنید. 0.25 به 0.0 اسپری کنید.30 لیتر آب در هر متر مربع در نزدیکی نمونه با فشار آب 250 تا 350 KPaاین نرخ باید با استفاده از یک سینی جمع آوری اندازه گیری شود، که دارای عمق کافی است تا محور طولانی آن موازی با محور کابل باشد و در مرکز قرار گیرد.این سینی حدود 100 میلی متر عرض و 400 میلی متر طول دارد.

شکل 4

• نمونه: نمونه های بزرگتر از 1500 میلی متر از محصولات نهایی گرفته شده و آزمایش خم شدن در دمای محیط را تجربه کرده اند. 100 میلی متر پوشش محافظ و لایه پوشش از هر دو طرف برداشته می شود.سیم ها در هر دو سر کابل باید مطابق با اتصالات الکتریکی و توصیه های سازنده درمان شوند.
• ولتاژ آزمایش: 200-1000V، تنظیم می شود همانطور که در شکل 7 نشان داده شده است

3مقاومت در برابر لرزش مکانیکی و آتش: شامل قسمت های زیر دستگاه آزمایش، همانطور که در شکل 5 نشان داده شده است، که اجزای آن را در موقعیت های مربوطه فریم شکاف شده ثابت می کند.

کابل بر روی یک دیوار عمودی و بر روی یک صفحه فولادی با استفاده از مواد مقاوم در برابر گرما و غیر قابل احتراق ثابت می شود.ترانسفورماتور فیوز را به لامپ متصل می کند تا نشان دهد که مدار پیوسته استدستگاه لرزش، منبع گرما.

شکل 5

1دیوار و نصب آن: دیوار از مواد مقاوم در برابر گرما و ضد شعله ساخته شده و بر روی دو چوب افقی فولادی نصب شده است.یکی در بالای صفحه و دیگری در پایین صفحهاین تخته تقریبا 900 میلی متر طول، 300 میلی متر عرض و 9 میلی متر ضخامت دارد و وزن کل دیوار (به عنوان مثال تخته با قاب پشتیبانی) 10 ± 2 کیلوگرم است.هر پرتگاه فولادی یک لوله فولادی مربع با طول تقریبا 1m و 25mm استاگر مواد پرکننده مورد نیاز باشد، باید آن را در داخل بیم فولاد قرار دهد. بیم فولاد بالایی باید بر روی صفحه ثابت شود تا سطح بالایی آن با لبه بالای صفحه صاف شود.هر داربست فولادی و صفحه دارای یک سوراخ افقی در لبه بیرونی است، و موقعیت دقیق آن بر اساس الزامات خاص پد پشتیبانی و قاب پشتیبانی تعیین می شود. دیوار با چهار بوخ لاستیکی به قاب متصل می شود.با قطر حدود 32 میلی متر و ضخامت 20 میلی متر.

2دستگاه تشخیص مستمر: در طول آزمایش اجازه دهید جریان از طریق تمام هسته های کابل، سه ترانسفورماتور تک فاز،و ظرفیت کافی برای حفظ حداکثر جریان نشت مجاز 3A در ولتاژ آزمایش دارند.یک لامپ را به هر سیم هسته ای در انتهای دیگر کابل متصل کنید و یک جریان نزدیک به 0.25A را در ولتاژ نامی کابل شارژ کنید.

3منبع گرما:

گرما: یک سوزنده نوار شکل با طول 400 میلی متر می تواند نمونه های کابل را تا 400 میلی متر بسوزاند. مجموعه سوزنده را می توان تنظیم کرد تا شعله ای درخشان با دمای 650 ± 40 ° C فراهم کند.

اندازه گیری دمای: ترمومتر زره ای با قطر 2 میلی متر، با یک بخش از ترمومتر که از دیوار عبور می کند که 8mm تا 10mm از دیوار فاصله دارد.درجه حرارت با روش زیر اندازه گیری می شود:: در یک انتهای میله فولادی کم کربن، یک ترمومتر با قطر 3mm ± 5٪ و طول 300mm به آن متصل شده است، به طوری که می تواند دمای میله را اندازه گیری کند.چوب را بگیرید و به شعله نزدیک شوید تا فاصله 40mm تا 50mm از شعله را حفظ کنید. هنگامی که دمای شعله 950 درجه سانتیگراد است، دمای میله فولادی می تواند به 400 درجه سانتیگراد در 10 تا 20 برسد.دمای میله می تواند به 400 ° C در 20s به 40s برسد

4دمای شعله و زمان آزمایش: دمای آزمایش باید از جدول زیر انتخاب شود:

X 650 ± 40 °C

Y 750 ± 40 °C

Z 950 ± 40 °C

4دستگاه لرزش: دستگاه لرزش از یک میله فولادی کم کربن (قطر 25mm ± 5٪، طول 600mm ± 5٪) تشکیل شده است.بخش طولی میله موازی با دیوار و 200mm بالاتر از بالای دیوار استیک گره آن را به دو قسمت، 200mm و 400mm تقسیم می کند، با بخش طولانی تر به سمت دیوار. از یک موقعیت موازی در 60 ° C به وسط دیوار در فاصله 30 ± 2 ثانیه،همانطور که در شکل 5 نشان داده شده است.

5نمونه: نمونه یک بخش از کابل است که طول آن حداقل 1200 میلی متر است و 100 میلی متر پوشش و پوشش از هر سر برداشته شده است.سیم ها در هر دو سر کابل باید به درستی با توجه به اتصالات الکتریکی و توصیه های سازنده آماده شود. کابل نیاز به خم شدن به دو بخش است که تقریبا برابر در طول و موازی از وسط است. قطر بخش خمیده 6D است،که D قطر بیرونی کابل را نشان می دهدشکل کابل به شکل Z با فاصله افقی 13D بین انتهای ثابت، همانطور که در شکل 6 نشان داده شده است.

6. کابل باید با کلیپ های مس به دیوار ثابت شود و نصب کابل های خاص باید به تولید کننده مراجعه کند.کلیمپ نیاز به ثابت در دو قسمت خمیده از کابل، با قسمت میانی خم شدن عمودی: در بخشی که کابل افقی می شود، فاصله بین کلیمپ های مجاور برابر است، حدود 150mm تا 200mm.

شکل 6

7ولتاژ آزمایش: 200-1000V، تنظیم می شود همانطور که در شکل 7 نشان داده شده است.

شکل 7
