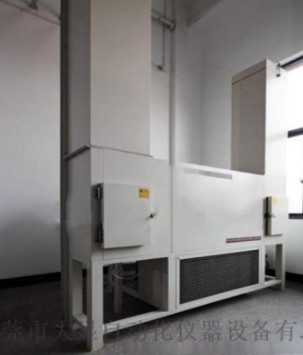

DX8416A دستگاه آزمایش مقاومت چرخش در دماهای بالا و پایین کابل انرژی باد

1حوزه کاربرد:
برای آزمایش مقاومت پیچ و خم کابل انعطاف پذیر با مقاومت پیچ و خم برای سیستم تولید برق بادی یا سیستم مشابه با ولتاژ نامی 1 مناسب است.8/3kV یا کمتر در محیط با دمای پایین.

2. مطابق با استاندارده:
TICW1-2009 روش آزمایش پیچ برای کابل انعطاف پذیر پیچ برای تولید برق بادی
GB/T2423.1-2001 آزمون A: روش آزمایش دمای پایین، GB/T2423.2-2001 آزمون B: روش آزمایش دمای بالا.

3پارامترهای فنی:
اندازه استودیو: 400×300×2300 میلی متر
کانال آزمایش: 300 × 300 × 12600 میلی متر
ابعاد: 1550×2500mm
ارتفاع چپ: 1720mm
ارتفاع سمت راست: 9620mm
ابعاد کانال چپ و راست: 640×54mm
وزن کل: حدود 2500 کیلوگرم
محدوده آزمایش کابل: آزمایش کابل انرژی بادی زیر 35KV
محدوده دما: -60 ~ 8 °C
نوسانات دمایی: ≤ ± 0.5 °C
یکسانی دمایی: ≤ ± 0.3 °C
زمان گرم کردن: قابل تنظیم
زمان خنک شدن: به طور متوسط 0.7 ~ 1.0 °C/دقیقه
پنجره ی مشاهده: مقاومت در برابر دمای بالا (500 درجه سانتیگراد)
پنجره شیشه ای: (200 × 300) کابینت کنترل پیچ، قفسه: 700 × 1300 × 1400
باز کردن درب: درب دو طرفه با یک باز شدن
پنل کنترل: منبع برق، صفحه نمایش کنترل کننده، دکمه کنترل
کابینت کنترل توزیع برق: تخته توزیع، فن اگزوز
بخار دهنده: بخار دهنده باله های فولادی ضد زنگ
دستگاه: مجموعه ای از دستگاه های چرخش کابل.
سوراخ کابل برق و سوراخ تخلیه: در پشت جعبه قرار دارد.

پیکربندی اصلی اتاق آزمایش چرخش دمای پایین برای کابل های تولید برق بادی:
پنجره ی مشاهده: مقاومت در برابر دمای بالا (500 درجه سانتیگراد)
پنجره شیشه ای: (200 × 300) کابینت کنترل پیچ، قفسه: 700 × 1300 × 1400
باز کردن درب: درب دو طرفه با یک باز شدن
پنل کنترل: منبع برق، صفحه نمایش کنترل کننده، دکمه کنترل
کابینت کنترل توزیع برق: تخته توزیع، فن اگزوز
بخار دهنده: بخار دهنده باله های فولادی ضد زنگ
دستگاه: مجموعه ای از دستگاه های چرخش کابل.
سوراخ کابل برق و سوراخ تخلیه: در پشت جعبه قرار دارد.

شرایط استفاده از اتاق آزمایش چرخش دمای پایین برای کابل های برق بادی:
1محل نصب: زمین مسطح، هوا به خوبی، هیچ ارتعاش قوی در اطراف وجود ندارد، هیچ نفوذ میدان الکترومغناطیسی قوی، هیچ مواد قابل احتراق، انفجاری، خوردنی و گرد و غبار،و فضای مناسب برای استفاده و نگهداری در اطراف تجهیزات وجود دارد;
2شرایط محیطی:
دمای: 5 تا 35 درجه سانتیگراد
رطوبت نسبی: ≤ 85%RH
فشار هوا: 86Kpa ~ 106Kpa
3شرایط برق:
منبع برق AC380V، سه فاز چهار سیم + سیم زمین محافظ
محدوده نوسانات ولتاژ مجاز: AC (380 ± 38) V
محدوده نوسان فرکانس مجاز: (50 ± 0.5) هرتز
مقاومت زمین سیم PGND کمتر از 4 Ω است
