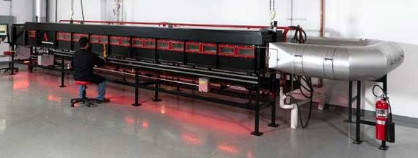

DX8788 ASTME84 دستگاه تست تونل استاینر

يادداشت:
کوره تونل افقی استاینر UL910/NFPA262 عمدتا برای آزمایش عملکرد مهار کننده شعله سیم ها و کابل های سطح CMP استفاده می شود.و عمدتا برای کابل های زیرسیستم های افقی استفاده می شود که به طور مستقیم در محیط های تهویه یا تهویه اجباری بدون استفاده از لوله های فلزی قرار می گیرند..
این استاندارد آزمایش ضد شعله نشان دهنده سخت ترین استاندارد آزمایش ضد شعله برای UL و حتی کل آزمایش ضد شعله سیم و کابل است.تنها کابل هایی که دارای پوشش فلورین هستند می توانند از روش آزمایش ضد شعله عبور کنند.به دلیل دمای تجزیه بالا (بیش از 400 درجه) و نقطه روشن شدن بالا (بیش از 800 درجه) فلورپلاستیک، هنگام آتش کم، سوختن آسان نیست.پس از آن مقاومت آتش بهتر از مواد ارگانیک دیگر است.

استاندارد:
دستگاه آزمایش برای ASTME 84، UL910، NFPA262

پارامترهای فنی کوره تونل:

1. جعبه احتراق از فولاد ضد زنگ ساخته شده است ، با آجر های آتش گیر در داخل قرار داده شده است. عملکرد حفظ گرما خوبی دارد. اندازه داخلی جعبه احتراق 305 میلی متر × 451 میلی متر است.و طولش 7 است.6 متر
2وسایل داخلی از فولاد ضد زنگ SUS304 ساخته شده است که ضد زنگ و ضد خوردگی است.
3. پنجره مشاهده شیشه کوارتز دو لایه می تواند فاصله گسترش شعله را مشاهده کند و موقعیت شعله را از طریق نور شاخص نشان دهد و رکورد بصری تر است.
4. ارتفاع جعبه احتراق مناسب برای کارکنان برای نظارت بر وضعیت احتراق و نصب و تنظیم نمونه است;
5. پوشش جعبه احتراق طراحی کلی را اتخاذ می کند و طراحی آب مخزن آب را مطابق با استاندارد اتخاذ می کند،مجهز به یک مخزن آب بندی از فولاد ضد زنگ 304 با ضخامت 2 میلی متر برای اطمینان از نشت گاز در طول آزمایش.
6. پوشش جعبه از فولاد ضد آتش و فولاد ضد زنگ ساخته شده است. پوشش جعبه مجهز به یک قلاب و یک دستگاه بلند است.
7. نگهدارنده نمونه مجهز به یک نگهدارنده گردش آب خنک کننده است که در برابر دماهای بالا مقاوم است و می تواند پوشش های سوزان مانند تخته های سیلیکات کلسیم را پشتیبانی کند.
8. پوشش بالایی از SUS304 فولاد ضد زنگ بدن دستگاه حفظ گرما با مواد مقاوم به گرما پر شده است
9. مجهز به یک پلت فرم نصب نمونه از نوع پله ی حرکتی برای تسهیل نصب، نصب و برداشتن نمونه ها و نگهداری کوره
10لوله های خروجی فولاد ضد زنگ زیبا و مقاوم به خوردگی هستند
11دستگاه تشخیص فشار خروجی چند کارکرد مستقل: نظارت در زمان واقعی بر تغییرات فشار خروجی در طول آزمایش. محدوده تشخیص 0 ≈ 250Pa است، دقت ± 0.5Pa است.و دقت آزمایش فشار سیستم ±2Pa است;
12. فن: 380V، 50Hz، 3Kw مجهز به فرکانس کنورتر می تواند سرعت باد را تغییر دهد. حداکثر جریان حداقل 8000m3/h است،که می تواند گاز دود تولید شده توسط احتراق بد نمونه را به موقع به فضای باز تخلیه کند تا ایمنی آزمایش را تضمین کند.;
13. سوزنده گاز مس دو سر: سوزنده 1320mm از ورودی هوا فاصله دارد و می تواند حرارت استاندارد 5.3MJ / دقیقه را تولید کند. با توجه به استانداردهای مختلف،جریان گاز را می توان با یک جریان سنج جرم کنترل کرد. محدوده اندازه گیری 0 ~ 160L / دقیقه است که می تواند تغییر کند.
14سیستم روشنایی خودکار: برای اطمینان از عملکرد ایمنی آزمایش، روشن کننده ولتاژ بالا، 12KV، 50mA، حداقل ولتاژ بالا الکترود روشنایی 1.8kVp است.
15سیستم چگالی دود: یک سیستم پردازش سیگنال جداگانه برای اطمینان از خطی بودن سنسور فراهم کنید.
16. به طور خودکار سیگنال های سنسور درجه حرارت و گاز دود را ضبط می کند ، فرکانس جمع آوری نمونه 1Hz است.
17کنترل کننده جریان توده: SUS316 مواد فولاد ضد زنگ، فشار حداکثر 1000psi (70bar) ، نرخ نشت کمتر از 1 × 10-7ml / s، کالیبراسیون NIST، سیگنال 0 5VDC و 4 20mA، حفاظت از حلقه،محدوده جریان پروپان 0 ∼ 2.3g/s، سرعت کنترل ≤2s، دقت کنترل در محدوده 0.6~2.3g/s ±1%FS است، تکرار پذیری ±0.5FS، محدوده دمای 0~50°C، محدوده رطوبت 0~90%, صفحه نمایش دیجیتالاتوماتیک در طول آزمایش کنترل، عرضه گاز نیاز گرمایی 5000Btu (5.3MJ) / دقیقه را برآورده می کند و نرم افزار به طور خودکار مقدار گاز مصرف شده را ثبت می کند.
18نرم افزار تست استاندارد، که می تواند به طور خودکار سرعت باد، دمای سیستم، تراکم دود و سایر داده های آزمایش را ثبت کند.

دستگاه کمکی:
- سیستم منبع آب شیر
- سیستم گاز سوزش متان
- سیستم بلند کردن ماشین
