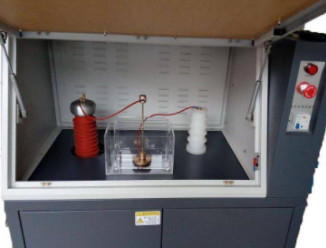

DX8780 کابل مقاومت ولتاژ تست برای نتایج دقیق

تغییر در حالت AC/DC:
1. خروجی ولتاژ بالا از این ابزار ولتاژ AC است. روش به دست آوردن جریان ثابت این است که به اتصال یک استیک سیلیکون ولتاژ بالا در سری در مدار اصلی،ساخت مدار آزمون به یک ولتاژ جریان مستقیم پالسفرآیند پیاده سازی این است که استیک سیلیکون در حال حاضر در برج عایق ولتاژ بالا از ترانسفورماتور ولتاژ بالا است.و یک قطب مدار کوتاه معمولا برای مدار کوتاه پلاگین سیلیکون ولتاژ بالا استفاده می شود. هنگامی که یک آزمایش DC مورد نیاز است ، میله مدار کوتاه را بردارید و استیک سیلیکون ولتاژ بالا را به مدار تست متصل کنید. در این زمان ، ولتاژ مدار ولتاژ DC پالس است.
2. جابجایی ولتاژ AC/DC در آزمایش عمدتاً به این بستگی دارد که آیا میله مدار کوتاه در برج عایق ولتاژ بالا برداشته شود.ولتاژ روی توپ تعادل ولتاژ بالا ولتاژ DC است.، و هنگامی که میله مدار کوتاه وارد می شود، ولتاژ بر روی توپ تعادل ولتاژ بالا ولتاژ AC است.
3. دکمه انتخاب دی سی AC پنل جلو. وضعیت این دکمه نمی تواند طبیعت ولتاژ خروجی دستگاه را تغییر دهد. فشار دادن این دکمه فقط مدار هشدار DC را به دستگاه متصل می کند.به کاربر دستور دهید که هنگام باز کردن درب جعبه، شما نیاز به تخلیه توپ تعادل ولتاژ بالا دارید. دستگاه تخلیه را روی پانل فشار دهید تا پایان میله تخلیه با توپ تعادل ولتاژ بالا تماس بگیرد.توصیه می شود که کاربر بیش از پنج ثانیه هر بار که با ولتاژ بالا در طول تخلیه تماس می گیرد، توپ مس را فشار دهد..
4در طول آزمایش DC، کامپیوتر باید حالت DC را نیز انتخاب کند، در غیر این صورت نتایج اندازه گیری نادرست خواهد بود. به سادگی، بین ولتاژ AC و ولتاژ DC رابطه ای وجود دارد.
ویژگی های عملکرد:
(1) حفاظت از محدودیت در: در را بسته نکنید، حتی اگر آزمایش نقطه قدرت شروع شود، دستگاه پاسخ نمی دهد و نرم افزار هشدار می دهد که درب ایمنی بسته نشده است.
(2) محافظت از صفر شدن ولتاژ: در صورت قطع ناگهانی برق در طول آزمایش، پس از شروع بعدی به طور خودکار به موقعیت صفر باز می گردد.اطمینان از اینکه ولتاژ اولیه در موقعیت صفر است
(3) محافظت از ولتاژ پایان: ولتاژ پایان را می توان از طریق نرم افزار تنظیم کرد تا اطمینان حاصل شود که اگر افزایش غیرطبیعی به ولتاژ مشخص شده در طول فرآیند تقویت وجود داشته باشد،به طور خودکار متوقف می شود و به صفر باز می گردد
(4) محدودیت مکانیکی ولتاژ بالا: اگر سیستم نرم افزار کنترل را از دست دهد و ولتاژ همچنان افزایش یابد، پس از رسیدن به حد ولتاژ بالا به طور خودکار به صفر باز می گردد.اگه بعد از خراب شدن متوقف نشه، محافظ اضافه جریان داده ها را جمع آوری می کند تا اطمینان حاصل شود که ولتاژ به طور خودکار به صفر باز می گردد.وجود دارد یک نور شاخص ولتاژ بالا برای مشاهده وضعیت نور شاخص برای تعیین اینکه آیا ولتاژ واقعا در حال افزایش است یا در صفراگر یک آزمایش برای مدت طولانی انجام شود، به منظور اطمینان از عملکرد خوب تجهیزات،یک دریچه خروجی ترانسفورماتور روی تجهیزات باقی مانده است تا عملکرد خوب ترانسفورماتور را تضمین کند و عمر خدمت آن را افزایش دهد.اگر در طول آزمایش در نمونه بوی بد یا پدیده احتراق و دود وجود داشته باشد، می توان آن را از طریق سیستم خروجی حذف کرد.
(5) محافظت مستقل از زمین
(6) حفاظت از مدار کوتاه
(7) حفاظت از سوء استفاده از نرم افزار
(8) حفاظت از نشت
(9) حفاظت از تخلیه در پایان آزمایش.
