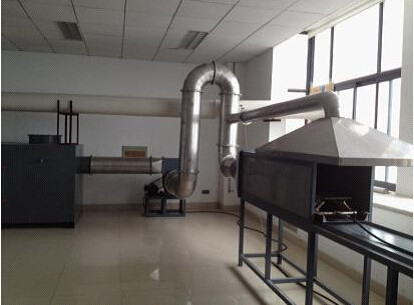

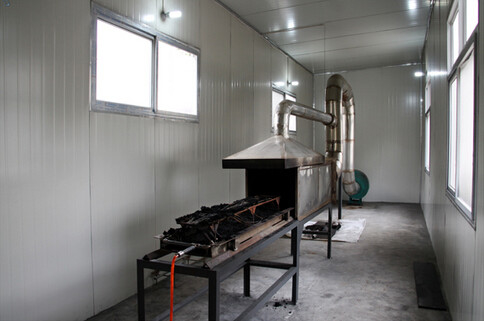

تجهیزات آزمایش عملکرد احتراق پروپان در جاده برای آزمایش عملکرد احتراق پروپان

DX8332B دستگاه آزمایش عملکرد احتراق پروپان جاده ای

حوزه کاربرد:به طور عمده برای آزمایش عملکرد احتراق پروپان از جاده کل هسته کمربند حمل کننده ضد شعله پارچه های معدن زغال سنگ استفاده می شود.بر اساس MT914-2008 "حلقۀ کامل پارچه کمربند حمل کننده ضد شعله برای معدن زغال سنگ"، عملکرد احتراق پروپان جاده مورد آزمایش قرار گرفت.و سیستم فن خروجی شروع به تخلیه گاز خروجی از طریق پرده آب برای رسیدگی به استانداردهای ملی انتشار کربن فعال.

پارامترهای فنی اصلی:

1 راهرو: شامل یک اتاق است که دیواره بیرونی آن از مواد 25 میلی متری آتش گیر ساخته شده است، اندازه ورودی آن 460mmx460mm است، طول: 1676mm،و به یک لوله خروجی با قطر 300 میلی متر با یک اتصال کانری از فولاد ضد زنگ با ضخامت 1 متصل می شود.5 میلیمتر

2هود خروجی: از فولاد ضد زنگ با ضخامت 1.5 میلی متر ساخته شده و مستقیماً بالای اتاق آزمایش قرار دارد و برای استخراج گاز دود منتشر شده از خارج دهان کوره در طول فرآیند آزمایش استفاده می شود.

3. براکت: برای قرار دادن نمونه ی ثابت کمربند حمل کننده استفاده می شود، مشخصات تخت آزمایش: طول 1500mm، عرض 220mm، ارتفاع 160mm، متشکل از میله های فولادی با قطر 10mm.

4. سوزنده فانان: شامل شش تزریق کننده احتراق با سر تزریق به سمت داخل به زاویه 45 درجه است

5سوخت آزمایشی: ≥ 95% گاز پروپان پر شده (که توسط کاربر ارائه می شود)

6نمونه: کمربند حمل کننده ضد شعله

7دستگاه وزن: قبل و بعد از آزمایش برای وزن نمونه های کمربند حمل و نقل و بطری های گاز استفاده می شود؛ 30kg/0.001kg

8. آنیمومتر: قرار داده شده در خط مرکزی 310mm از زمین اتاق و 285mm از ورودی اتاق

9ترموپول: نوع K، قطر بیرونی بیش از 3mm نیست؛ قطر سیم 0.5mm است، دقت حداقل کلاس II است، و محدوده اندازه گیری 1300 °C است؛

10سیستم کنترل دمای: کنترل کامپیوتر، سیگنال میلی ولت تولید شده توسط ترموپول به صفحه تنظیم سیگنال ارسال می شود،و آنالوگ به یک سیگنال دیجیتال از طریق کارت جمع آوری داده تبدیل می شودو سپس توسط نرم افزار کامپیوتری کنترل و گزارش می شود.

11. تایمر: رزولوشن: 0.1S، خطا بیشتر از 1s/h نیست

12. اندازه گیری جریان سوخت: 35 ~ 350L / H دقت کنترل قابل تنظیم ± 2L / h

13دقت کنترل مصرف سوخت: 565±2g/50min

14ولتاژ منبع برق: AC380V 50Hz سه فاز سیستم پنج سیم

15مصرف برق: 4.01KW

16دمای محیط آزمایش: 5°C-30°C

ترکیب تجهیزات:این دستگاه از چهار بخش تشکیل شده است: جعبه کنترل اصلی، دستگاه بادکنک، براکت احتراق و فلش سوزان.

جعبه کنترل قابل جدا کردن است.

تصفیه هوا از فن اگزوز: پس از نصب لوله اگزوز در لوله اگزوز، هوا از راه عبور می کند و سرعت جریان هوا توسط شیر کنترل کنترل می شود.

مواد قاب از جوش مربع با کیفیت بالا از فولاد ضد زنگ 304 ساخته شده است و جعبه کنترل از صفحه فولاد الکترواستاتیک (t = 1.2mm) ساخته شده است و سطح آن با پلاستیک پاشیده شده است.که صاف تر و زيباتر است.

مواد SUS304، شرکت من ساخت خودش.

سیستم کنترل:

6.1 جعبه کنترل از سیستم کنترل رله استفاده می کند و تمام اجزای الکترونیکی از مارک های برجسته داخلی ساخته شده اند.که می تواند عملکرد کار و دقت تشخیص ماشین را بهتر تضمین کند.

6.2 دمای استفاده از وارد شده PID هوشمند ترموستات (با عملکرد محاسبه خودکار) و دقت بالا PT100 ترموپول سنسور و تایمر.

6.3 این تجهیزات دارای دستگاه های حفاظت ایمنی زیر هستند: حفاظت از بیش از حد قدرت، حفاظت از مدار کوتاه، حفاظت از بیش از حد حلقه کنترل، حفاظت از درجه حرارت فوق العاده بالا.
