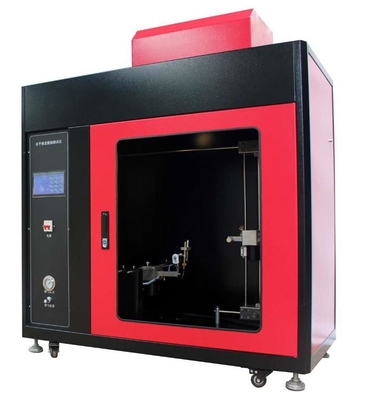

ماشین آزمایش احتراق عمودی کمربند حمل کننده برای ارزیابی واکنش کمربند حمل کننده در آتش

DX8379ACدستگاه آزمایش احتراق عمودی کمربند حمل کننده

اصول آزمایش:

نمونه ای که عمودی در شرایط مخصوص شعله قرار داده شده است با یک منبع کوچک شعله ای روشن می شود.و عملکرد احتراق نمونه با اندازه گیری زمان احتراق مداوم و روشن شدن آتش باز پس از برداشتن آتش به طور جامع ارزیابی می شود.، و 60 ثانیه پس از برداشتن شعله، دمیدن هوا بر روی نمونه، مشاهده رفتار احتراق و اندازه گیری زمان روشن شدن مداوم.

خلاصه:این تجهیزات از یک روش آزمایش با شعله کوچک (فشار گاز/فشار الکل) برای ارزیابی واکنش نوار های حمل کننده در آتش استفاده می کنند.و برای ارزیابی عملکرد احتراق کمربند های حمل کننده هسته پارچه و کمربند های حمل کننده هسته سیم فولادی مناسب استتوانایی مقاومت در برابر احتراق گسترش در مورد احتراق شعله و رفتار احتراق عمودی نمونه با اندازه گیری شعله بعد، محدوده احتراق،و قطره زدن ذرات احتراق.

حوزه کاربرد:ابزار آزمایش قابل احتراق کمربند حمل کننده برای آزمایش عملکرد احتراق کمربند حمل کننده هسته پارچه و کمربند حمل کننده هسته سیم فولادی مورد استفاده در صنایع شیمیایی، زغال سنگ،صنایع متالورژیک و برقاز آن برای ارزیابی واکنش کمربند حمل و نقل در آتش استفاده می شود.

استانداردها:مطابق با استانداردهای GB/T3685-2009، ISO340:2004 و GBT10707-2008

عملکرد فنی تجهیزات:

قطر داخلی نوزل: 9.6mm

حالت تزریق هوا: تزریق اتوماتیک هوا از فن، زمان تزریق هوا 60 ثانیه

سرعت هوا: 1.5M/S

آنومتر الکترونیکی: محدوده آزمایش 0 ~ 8M/S

ترمومتر TES: محدوده اندازه گیری 0 ~ 1300 °C، دقت 0.1 °C

سیستم پیشبرد و بالا بردن اتوماتیک blowtorch؛

زاویه فلش: 45 درجه از افقی

ارتفاع شعله: 170±10MM

روش Spitfire: روشن شدن الکترونیکی خودکار

زمان سوزاندن: 0 ~ 99.99 ثانیه می تواند به صورت دلخواه تنظیم شود و دقت ± 0.01 ثانیه است.

تایمر زمان شعله دار و بدون شعله: 0 ~ 99.99 ثانیه، دقت: ± 0.01 ثانیه

سوخت: 5٪ متانول (V/V) و 95٪ متانول (V/V) مخلوط (فرمول مشتری)

حجم اتاق آزمایش: 0.5m3

اندازه کارتن: L1000 mm × W600 mm × H1150 mm

وزن: 40 کيلوگرم

منبع برق: AC220v؛ 50Hz؛ 50W

مواد: همه از فولاد ضد زنگ SUS 304 ساخته شده اند

توجه: زاویه سوزان می تواند تنظیم شود و هنگامی که به عنوان یک آزمایش احتراق افقی استفاده می شود، سوزان به 45° تنظیم می شود.دمنده به درجه 90 تنظیم شده است.

اتاق احتراق:

3.1 جعبه: 0.5m3، پردازش شده توسط ماشین آلات CNC، شکل قوس زیبا و سخاوتمندانه است.

مواد ضد زنگ / رنگ پخت و پز، با ویژگی های ظاهر زیبا، ضد زنگ و ضد خوردگی.

3.2 قسمت بالای جعبه مجهز به یک سیستم خروجی و دود است که می تواند گاز خروجی را در هنگام اتمام آزمایش به خارج از خانه تخلیه کند. در طول آزمایش، سیستم متوقف می شود.

3.3 قسمت جلو جعبه مجهز به یک پنجره مشاهده شیشه ای است که می تواند در طول آزمایش بسته شود، که برای مشاهده وضعیت آزمایش مناسب است.

فندک سوزان:

4.1 لامپ گازی بنسن که کاملا مطابق با الزامات GB/T3685-2009 است، قطر داخلی لامپ 10mm است.

4.2 قطر بیرونی آتشی: Ф11.5±0.1mm، قطر داخلی آتشی: Ф10±0.1mm، نوزل از هوا دور است

ارتفاع ورودی 200±10mm است

4.3 زاویه فلش: 45 درجه از سطح

4.4 ارتفاع شعله: 180±20.

سیستم بادی:

5.1 استفاده از دستگاه بادی تنظیم شده با سرعت باد، محدوده تنظیم سرعت باد: 0.05 ~ 2m / s

سیستم اندازه گیری دمای (اختیاری):

6.1 سنسور حرارتی از مس الکترولیتی با رسانایی بسیار بالا است. طول آن 8.8±0.02mm، قطر: Ф5.5±0.01mm است.

6.2 ترموکوپلر نوع K، با لوله ای از فولاد ضد زنگ با قطر 0.5mm به عنوان ژاکت، اندازه گیری هوشمند PID درجه حرارت و نوع K

تطابق ترموکوپلر حداکثر اندازه گیری 1350 درجه سانتیگراد است

6.3 سیستم آزمایش: قابل حرکت، در طول اندازه گیری دمای و اندازه گیری دمای در اتاق آزمایش قرار می گیرد.

6.4 مجهز به ساعت ساعت الکترونیکی: دقیق به 0.1S (در حالت آماده در طول اندازه گیری و کالیبراسیون دمای)

وسایل اصلی:

6.1 براکت آزمایش: ساخته شده از فولاد ضد زنگ، مساحت جایی که براکت و blowtorch قرار دارند، موازی با مساحت پنجره مشاهده است.که برای مشاهده و کار آسان است.

6.2 فریم به شکل کینه: اضافه کردن کینه ها، blowtorches بر روی کینه ها نصب می شوند، و فریم به شکل کینه بر روی موتور نصب می شود

می توان آن را به جلو و عقب بر روی یک پلت فرم متحرک حرکت داد و می تواند به طور خودکار در نمونه حرکت کند بدون نیاز به فشار و کشیدن دستی blowtorch.

6.3 مجهز به مجموعه ای از لوله هایی که می توانند شعله بیرونی و شعله داخلی شعله را اندازه گیری کنند.

6.4 یک قاعده فولاد ضد زنگ 500MM با دقت 1MM باید برای آزمایش مجهز شود.
