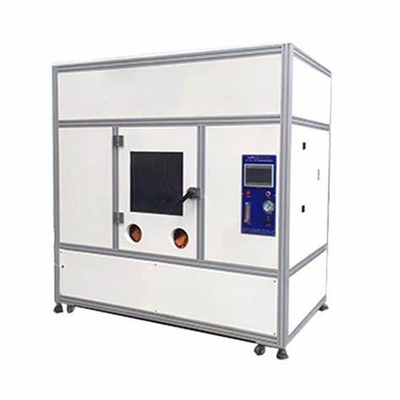

کابینت بزرگ احتراق UL1581 دستگاه آزمایش احتراق، اتاق آزمایش احتراق عمودی و افقی

DX8382 کابینت احتراق بزرگUL1581 دستگاه آزمایش احتراق، اتاق آزمایش احتراق عمودی و افقی

استانداردها:

طبق استاندارد UL1581 1080.1 ~ 1080.14 تولید می شود و توسط شرکت Guangzhou Meihua UL تایید شده است.و استاندارد آزمایش احتراق VW-1 (V-vertical-sample) را برآورده می کند.این استاندارد برای VW-1 از UL1581، UL13، UL444 و UL1655 و استانداردهای آزمون FT-1 و FT-2 از CSA قابل استفاده است. این اقتصادی است و به طور گسترده ای توسط تعداد زیادی از صنعت سیم و کابل استفاده می شود.

روش آزمایش:

ارتفاع شعله را تنظیم کنید، بالای شعله را زیر نمونه قرار دهید، برای 15 ثانیه بسوزانید، برای 15 ثانیه خاموش کنید، 5 بار تکرار کنید تا سوختن نمونه را بررسی کنید، بسوزانید،زمان خاموش کردن و تعداد تکرار ها، و می تواند به طور خودکار کار کند.

جزئیات پارامتر:

کل آزمایش در یک آزمایشگاه بسته با حجم 4.32 متر مکعب انجام شد.

1اتاق احتراق:

1فضای موثر: 2.4 متر (طول) * 1 متر (عرض) * 1.8 متر (ارتفاع)

2ابعاد: 2.4m (طول) * 1m (عرض) * 2.5m (ارتفاع)

3مواد:

بیرونی: ساختار چهارگوشه فولادی، پلاک فولادی ضخیم 1.5 میلی متری رنگ سبز تیره الکتروستاتیک پخت

داخل: لاک سیاه برقی پخته شده

4پنجره ي مشاهداتي:

دو پنجره کشویی سمت چپ و راست. پنجره مشاهده از شیشه های سخت شده است.

حاشیه اطراف با فولاد ضد زنگ SUS304 است.

اندازه: 730mm (بالا) * 420mm (عرض).

5. پنجره عملیات: 4 در کل

اندازه فضای داخلی: ф150mm

حاشیه: لبه ای از فولاد ضد زنگ ۳٫۰ میلی متری

با دستکش های چرم با بازوی بلند با طول 600 میلی متر مهر و موم شده است.

کل ابعاد محیطی: ф220mm.

6سیستم خروجی:

دو لوله خروجی مارپیچی

صفحه مهر و موم فشار کشنده از فولاد ضد زنگ 2.0mm است.

هر دو طرف دارای شکاف های کششی هستند.

یک مجموعه از دستگاه های کنترل از راه دور: a. دو مجموعه از طناب های فولادی b. دو مجموعه از قطعات

7ورودی هوا: 4 تا

اندازه: ф160mm

صفحه ی مهر و موم فشار کشنده یک صفحه ی فولاد ضد زنگ ۲٫۰ میلی متری است.

از هر دو طرفش خروجی وجود داره

8پايين ترين پايه ي تثبيت

اندازه: 2.4m (طول) * 1m (عرض) * 0.7m (ارتفاع)

با استفاده از آهن زاویه ای 60mm*60mm*4mm، رنگ سبز تیره را به صورت الکتروستاتیک پخت؛

قطب چرخ پا: شش قطب چرخ پا از جمله چهار قطب چرخ با قفل

9تجهیزات روشنایی: استفاده از یک چراغ گرد ضد مه و ضد دود

2قسمت کنترل

1نشانه سوختن 1 عدد

2تنظیمات احتراق: 0-99.99 ثانیه

3. 1 نشانگر توقف روشن شدن

4. تنظیمات خاموش کردن روشن شدن: 0-99.99 ثانیه تنظیمات خودسرانه

5تعداد احتراق: 0-999999 بار به صورت خودسرانه تنظیم شده

6. آن را از توابع احتراق خودکار، احتراق، توقف روشن شدن و شمارش

7. آن را دارای عملکرد تبدیل عمودی / افقی

8. اون تابع روشن شدن اتوماتيک داره

9. این دارای عملکرد تبدیل دستی / اتوماتیک است

10روش روشن کردن با فشار بالاست

11. قسمت آزمایش با کنترل متصل است، با استفاده از پلگ هواپیمایی، و تماس بسیار نزدیک است

3قسمت تست

1دهانه:

1زاويه 20 درجه است

2. 1 شیر تنظیم شعله داخلی

3. 1 شیر تنظیم شعله خارجی

4. 1 لوله نشان دادن نقطه تماس با شعله داخلی

5. 1 فرمانده پرچم پایین

6. 1 لوله طول آزمایش

7. 1 چراغ سنج

8- قاب ثابت کردن آزمایش: a. ماده: صفحه فولادی پس از پردازش دقیق و رنگ b. رنگ: سیاه خالص

9جعبه آزمایش از فولاد ضد زنگ SUS304 پس از فرآوری دقیق ساخته شده است.

10. پایین قاب آزمایش: a. دو تکه از صفحه فولاد 2.0mm b. اندازه: 700mm (طول) × 450mm (عرض) c. رنگ: رنگ سیاه برای پختن الکترواستاتیک

11آزمایشات عمودی و افقی به صورت مستقل طراحی می شوند.

12جعبه آزمایش علاوه بر این با یک میله فشار بلند بازو گسترش می یابد.

13. 3 علامت افقی سوزان

4کنترل منبع هوا:

1گاز: متان توصیه می شود (از طرف کاربر ارائه می شود)

2اندازه گيري جريان: 1 (نوع آمريکايي Dwyer VA20430)

3فشار سنج لوله U: 1 (نوع Dwyer 1230-36)

4. 1 گازی

5تنفسي: تنفسي با فشار بالا
