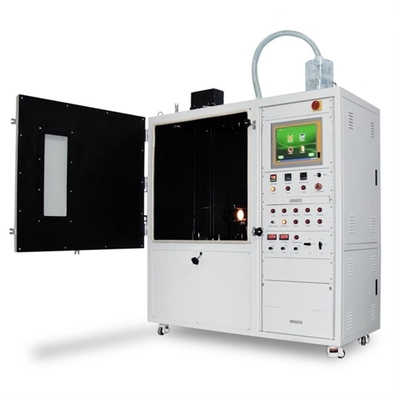

دستگاه آزمایش تراکم دود پلاستیکی برای اندازه گیری تراکم خاص نوری دود تولید شده

DX8368 دستگاه آزمایش چگالی دود پلاستیکی

1، مطابق با استانداردها: با الزامات GB8323.2-2008 "تولید دود پلاستیک بخش 2: روش اتاق تک برای تعیین تراکم دود" و ISO5659 مطابقت دارد.2-2006 "تولید دود پلاستیک بخش دوم: روش اتاق تک برای تعیین تراکم نوری" استانداردهای آزمایش.

2دامنه کاربرد: مناسب برای اندازه گیری تراکم نوری خاص دود تولید شده در هنگام احتراق پلاستیک و گرفتن حداکثر تراکم نوری خاص به عنوان نتیجه آزمایش است.برای ارزیابی عملکرد دود پلاستیک در شرایط مشخص استفاده می شود..

آزمایش کننده تراکم دود پلاستیکی یک نوع جدید از تجهیزات آزمایش است که بر اساس شرایط فنی مشخص شده در استاندارد GB/8323 توسعه یافته است.2-2008 و ISO5659-2 "تولید دود پلاستیکی - بخش 2: روش یک اتاقی برای اندازه گیری تراکم دود".

3پارامترهای اصلی: کل ابزار شامل یک اتاق آزمایش بسته، یک سیستم اندازه گیری فوتومتر، یک مخروط تابش، یک سیستم احتراق، یک روشن کننده، یک جعبه آزمایش، یک براکت،یک ابزار اندازه گیری دمای، و نرم افزار آزمایش تراکم دود؛ مدار با استفاده از یک میکروکنترلر، با محتوای فنی بالا و عملکرد پایدار توسعه یافته است.این ابزار برای تمام پلاستیک ها مناسب است و همچنین می تواند برای ارزیابی مواد دیگر (مانند لاستیک) استفاده شود.، پوشش نساجی، سطوح رنگ آمیزی، چوب و سایر مواد). این به طور گسترده ای در کارخانه های تولید و واحدهای تحقیق و آزمایش در صنایع پلاستیک و مواد جامد استفاده می شود.

1جعبه آزمایش: درب جلویی با پنجره و یک سایه نامرئی مجهز است که می تواند حرکت پنجره را مسدود کند.

پایین جعبه مربع مجهز به ورق آلومینیوم ضد انفجار برای جلوگیری از فشار بیش از حد است. این یک دیسک انفجار ایمنی متشکل از ضخامت 0.04mm، طول 405mm، عرض 200mm،و مساحت کل 81000mm2جعبه مجهز به دستگاه تنظیم فشار داخلی است.

پنجره روشن: دو پنجره روشن Ø 75 میلی متری در بالا و پایین وجود دارد. and a 9W circular electric heater is installed below the light window to ensure the temperature of the upper surface of the light window (50℃~55℃ is suitable) to minimize the smoke concentration on the surfaceپنجره نور بالا در بالای جعبه آزمایش قرار دارد و یک پلت فرم نوری با ضخامت 8 میلی متر در اطراف پنجره نور خارج از جعبه آزمایش نصب شده است.پلتفرم نوری ثابت است ابعاد داخلی: ارتفاع 914mm × عرض 914mm × عمق 610mm

با یک میله فلزی Ø 15mm که می تواند پلت فرم ثابت و جعبه آزمایش را متصل کند.

ابعاد بیرونی: ارتفاع 16800mm، عرض 14500mm، عمق 850mm (این ابعاد فقط برای مرجع است)

ماده: متشکل از سه لایه: لایه بیرونی از صفحه فولاد 1.5mm ضخیم، پختن الکتروستاتیک در دمای بالا از رنگ سفید، لایه وسط لایه 60mm ضخیم آزبست، لایه داخلی 1.2mm ضخامت USU304 فولاد ضد زنگ، رنگ سیاه پختن الکترواستاتیک با دمای بالا، آسان برای تمیز کردن

ورودی هوا و خروجی گازهای خروجی: ورودی هوا در بالای جعبه آزمایش با قطر Φ 65mm نصب شده است و توسط یک شیر سولنویدی در حالت بسته و بسته کنترل می شود.دریچه خروجی در پایین سمت چپ نصب شده است، با قطر Φ 80mm، توسط یک شیر فلانژ در حالت بسته و بسته کنترل می شود و مجهز به یک فن اگزوز است.

2سیستم اندازه گیری اپتوالکترونیک: متشکل از منبع برق، لوله فوتومولپلیکر، فیلم شفاف تقویت کننده، شاتر، فیلتر، فیلم شفاف خنثی، لنز، سیستم نوری، جعبه تاریکمنبع نور، و چراغ پنجره

منبع نور: متشکل از یک لامپ مهتاب 6.5V، یک ترانسفورماتور که قدرت را فراهم می کند (خروجی 220V خروجی 6.5V) و یک مقاومت متغیر.

نصب: لامپ در یک جعبه تاریک نامرئی در پایین جعبه آزمایش نصب می شود که شامل یک منبع نور، لنز کج، روشنایی پنجره گرم و پنجره نوری است.

محرک پنجره روشن: از AC220V تغذیه می شود و توسط سیم مقاومت 9W احاطه شده است تا دمای سطح پنجره روشن (50 °C ~ 55 °C) مناسب باشد.

لنز کج: با قطر 51 میلی متر، تنظیم و کالیبراسیون شده است تا یک حلقه با قطر 51 میلی متر بدون هیچ پرتو نور دیگری در خارج از حلقه ایجاد کند.

پنجره نوری: متشکل از یک فیلم شفاف بدون مانع و یک جعبه تاریک است.

فتو دتکتور: متشکل از لوله فتو مولتی پلیر، فیلتر تقویت کننده، شاتر، فیلتر، فیلتر خنثی، لنز کج، پنجره نوری و غیره.

پارامترهای لوله فوتومولپلیکر: ولتاژ: DC 1000V، منبع برق: ورودی 12V، خروجی 0-1200V2mA

پردازش سیستم اپتوالکترونیک: فتودتکتور یک لوله فوتومولتیپلیر است که به یک قالب شماره A / D متصل شده و توسط یک میکرو کامپیوتری تقویت چند مرحله ای پردازش می شود.می تواند به طور مداوم انتقال چگالی نوری مربوطه را در طول زمان اندازه گیری کند، که 5 مقدار پاسخ حساسیت طیف است، مشابه پاسخ چشم غیرمسلح و جریان تاریک زیر 0.001uA است.حداقل حساسیت یک لوله fotomultiplier می تواند 100٪ از طریق یک 0 خوانده شود.5 فیلتر خنثی و فیلتر تقویت ND-2 در مسیر نوری.

فیلتر تقویت کننده: ND-2.0 با انتقال 0.95٪ و دمای رنگ منبع نور K = 2854

دروازه نور: برای خنثی کردن و اصلاح انتقال صفر استفاده می شود.

فیلتر: برای جبران فیلتر، مجموعا 11 قطعه با تراکم نوری از 0.1 تا 1.0 و 2 وجود دارد.0.

فیلتر خنثی: ND-0.5، انتقال 31.7٪، دمای رنگ منبع نور K=2854

لنز کج: با قطر 51 میلی متر، پرتو مستقیم نور می تواند در یک نقطه کوچک قوی در صفحه شفاف بین جعبه های تاریک بالا و پایین متمرکز شود.

کالیبراسیون سیستم های نوری: تشخیص با استفاده از یک فیلتر خنثی با تراکم نوری 3.0 و طول موج 550-650nm.

3مخروط تابش: متشکل از عناصر گرمایش با قدرت نامی 2600W، قادر به ارائه شدت تابش 10KW / m2 ~ 50KW / m2 در مرکز سطح نمونه است.هنگام آزمایش تابش در دو موقعیت دیگر 25 میلی متر از مرکز نمونه، تابش در این دو موقعیت نباید کمتر از 85 درصد تابش در مرکز نمونه باشد.

گرم کننده مخروط تابش: از یک منبع انرژی مستقل تغذیه می شود، با یک ترانسفورماتور جداسازی تک فاز با قدرت 3000W. کنترل دمای کنترل تایریستور با چرخه سریع را اتخاذ می کند.که می تواند دمای را در ± 2 °C ثبات دهد.

اندازه گیری جریان حرارتی: یک منطقه مسطح با محدوده 50kw / m2 و قطر منطقه دریافتی تشعشع 10mm. سطح با سیاه مات پوشانده شده و با خنک کردن آب خنک شده است.

4. روشن کننده: نوزل روشن کننده از Φ ساخته شده از لوله مس 4.0mm دیافراگم، طول شعله و اندازه افقی 30mm است.

سیستم تامین گاز:

منبع گاز: طهارت 95٪، گاز مخلوط پروپان و هوا، فشار 170Kpa

اندازه گیری جریان پروپان: 1-100cm3/min

عملکرد کلی:

اندازه گیری جریان هوا: 5 ~ 500cm3/min

وضوح شفافیت: 0.0001٪

محدوده اندازه گیری: 0-100٪؛ در طول اندازه گیری به طور خودکار دنده ها را تغییر دهید.

دقت اندازه گیری: ± 3٪

ولتاژ کاری: AC200-240V 50Hz

رطوبت محیط: دمای اتاق -40 °C

محیط کار: هنگام کار دستگاه باید از نور مستقیم خورشید اجتناب کند و هیچ جریان هوایی اجباری وجود نداشته باشد.

نرم افزار اندازه گیری: بر اساس رابط عامل ویندوز ایکس پی و سبک LabVIEW. نمایش انتقال نسبت به منحنی زمان. ارائه یک رابط چینی و انگلیسی،و همچنین یک کتاب راهنمای آموزش به زبان چینی و انگلیسی.
