دستگاه آزمایش مقاومت قوس، ارزیابی عملکرد مقاومت قوس مواد عایق برق

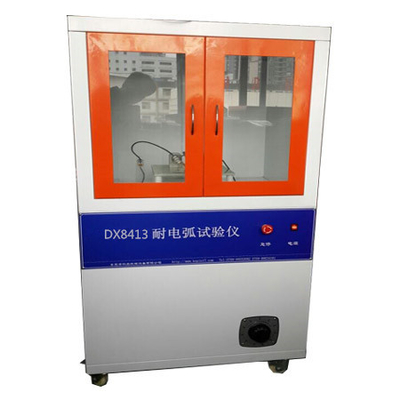

DX8413Aدستگاه آزمایش مقاومت rc

به طور عمده در مورد:GB/T1411-2002 آزمایش مقاومت به ولتاژ بالا و تخلیه قوس کم جریان مواد عایق جامد خشک.

انطباق با استانداردها:این تستگر مطابق با GB1411، IPC650، IEC 61621، ASTMD495 طراحی و تولید شده و مطابق با روش های آزمایش مانند JEC 149 و UL 746A است.

حوزه کاربرد:ارزیابی عملکرد مقاومت قوس مواد عایق الکتریکی مانند پلاستیک، چسب های رزین و رنگ های عایق در صنایع مانند موتورها، لوازم خانگی،و لوازم خانگی عمدتا برای آزمایش عملکرد مقاومت قوس مواد عایق جامد مانند پلاستیک قابل استفاده است، فیلم ها، رزین ها، میکا، سرامیک ها، شیشه ها، روغن عایق، رنگ عایق، کارتن و رسانه های دیگر.

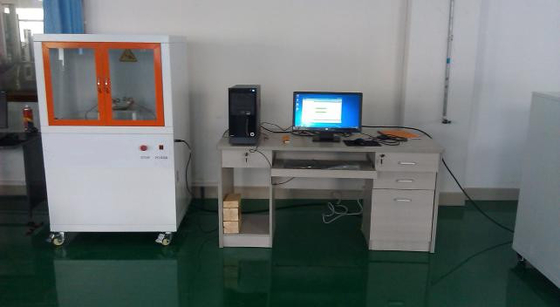

ویژگی ها:دستگاه آزمایش مقاومت قوس کنترل رایانه را اتخاذ می کند و منحنی آزمایش را می توان در طول فرآیند آزمایش آنلاین مشاهده کرد. به طور خودکار شرایط آزمایش و داده های نتایج آزمایش را ذخیره می کند.و ميتونه به، نمایش و چاپ آنها

اصول آزمایشی: برای آزمایش مقاومت قوس مواد عایق جامد استفاده می شود. ماده مورد آزمایش به ولتاژ بالا در معرض قرار می گیرد.به تدریج افزایش محیط جریان کوچک تا زمانی که یک کانال رسانا پایدار در سطح مواد تشکیل شوداین زمان مقاومت قوس مواد است.

الزامات فنی اصلی:

1ولتاژ ورودی: AC 220 V

2ولتاژ خروجی: AC 0-20KV

3قدرت برق: 1.5 کلووا

4روش آزمایش: قوس متناوب، قوس مستمر

5. جریان آزمایش: 10MA-20MA-30MA-40MA اختیاری

6خطای کنترل ولتاژ آزمایش: ≤ 1٪

7. خطای زمان روشن شدن / خاموش شدن قوس: <5ms

8ولتاژ تست به طور مداوم تنظیم می شود: 0-20 KV

9دقت کنترل جریان: ± 10%

10مشخصات الکترود: الکترود صفحه فولاد ضد زنگ 25.4mm * 12.7mm * 0.15mm

الکترود فولاد ولفستم 56mm * 7mm * 30mm

زاویه تنظیم الکترود 110 درجه

زاویه بین الکترود و هواپیما افقی 35 درجه است

وزن الکترود: 50G

11اقدامات امنیتی:

(1) حفاظت از ولتاژ بالا

(2) حفاظت از جریان بیش از حد

(3) محافظت از مدار کوتاه

(4) حفاظت از باز شدن درب امنیتی

(5) حفاظت از سوء استفاده از نرم افزار

12ابعاد بیرونی: 800 طول × عرض 700 × 1350mm بالا

پیکربندی اصلی:

میزبان آزمایش: یک واحد

ژنراتور 20000 ولت ولتاژ بالا: یک واحد

دستگاه تنظیم ولتاژ میکرو کامپیوتری کاملا اتوماتیک: یک مجموعه ((وضعیت پورت سریال)

دستگاه انتقال ولتاژ گیرنده و دستگاه جدا کننده جریان گیرنده: یک مجموعه

الکترودهای آزمایش: دو مجموعه

عصب جاری: یک (نوع رزین)

نرم افزار اندازه گیری و کنترل مقاوم به قوس کامپیوتری: یک مجموعه

کامپیوترها: یک مجموعه (مارک لنوو)

پرینتر رنگ پرینتر رنگ: یک مجموعه

سی دی های برنامه: یک مجموعه

راهنمای استفاده از محصول: یک نسخه

گواهینامه تأیید متروولوژیک:یک نسخه

گواهی سازگاری: یک نسخه

ابزار تصادفی: یک مجموعه
