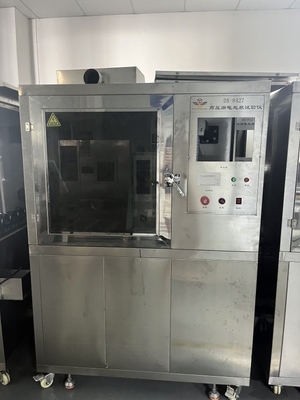

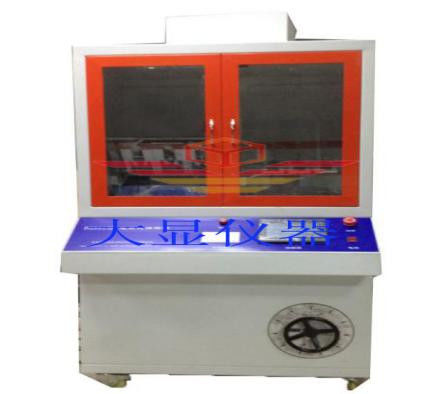

سیم و کابل ولتاژ بالا نشت علامت گذاری ماشین تست

DX842ب Wتست کننده نشت ولتاژ بالا برای لوله و کابل

خلاصه:استفاده می شود برای آزمایش توانایی سیم ها و کابل ها برای مقاومت در برابر تشکیل رد و برگ الکتریکی. شبیه سازی محیط واقعی و اسپری یک 0.محلول ۱٪ کلرید سدیم در یک سرعت و جریان معین روی یک نمونه عمودی قرار داده شدهدر عین حال، ولتاژ بالا اعمال می شود. اگر جریان نمونه در طول این چرخه از 1A فراتر نرود، نمونه سوخته نخواهد شد، هیچ قوس مداوم بین الکترود و زمین وجود نخواهد داشت،و هیچ پدیده ای از تجزیه در نمونه وجود نخواهد داشت، سپس نمونه به عنوان واجد شرایط در نظر گرفته می شود. مناسب برای کابل های تک هسته ای و همچنین می تواند برای تشخیص کابل های چند هسته ای استفاده شود.

حوزه کاربرد:برای توانایی سیم ها و کابل ها در مقاومت در برابر آسیب ناشی از ردارهای الکتریکی ناشی از نشت سطحی در شرایط کثیف استفاده می شود.

انطباق با استانداردها:مطابق با الزامات روش های آزمایشی GB/T 3048.1-2007 برای خواص الکتریکی سیم ها و کابل ها و روش های آزمایشی GB/T 3048.7-2007 برای خواص الکتریکی سیم ها و کابل ها: بخش 7:الزامات استاندارد آزمون برای مقاومت در برابر ردارهای الکتریکی.

ترکیب و ویژگی های تجهیزات:بخش کنترل الکتریکی، دستگاه اسپری، ژنراتور ولتاژ بالا، تنظیم کننده ولتاژ و دستگاه جمع آوری مایعات فاضلاب. بیرونی تجهیزات از فولاد ضد زنگ ساخته شده است.و داخل آن با صفحات اپوکسی مقاوم به خوردگی و عایق بندی شده است، به طور موثر جلوگیری از نشت الکتریکی و مایع آلاینده از خوردگی پوسته فلزی.

این یکی از محصولات اصلی شرکت ما است. این به طور مشترک توسط شرکت ما و مرکز آزمایش کابل CVC گوانگژو توسعه یافته است.از فناوری کنترل هوشمند PC + PLC برای اندازه گیری و کنترل اتوماتیک چرخه اسپری و حداکثر زمان اسپری استفاده می کند. داده های آزمایش می تواند ذخیره و چاپ شود؛ بخش کنترل اسپری از جعبه فولاد ضد زنگ ساخته شده است و استخر اسپری از صفحه آکریلیک شفاف مانند کریستال ساخته شده است که زیبا و زیبا است.اين ابزار در طراحي انسان دوستانه ساخته شده، ساده در کار، آسان برای استفاده از، و امن به نشان دادن آثار نشت ولتاژ بالا با ولتاژ فروش کارخانه از 5000V.

Tپارامتر اکنیکی

ولتاژ آزمایش: 0 ~ 6000v تنظیم می شود

جریان آزمایش: حداکثر 2A

جریان هشدار: 1A

تنظیم کننده ولتاژ: 10KVA خروجی 0 ~ 250v

ترانسفورماتور ولتاژ بالا: 10KVA خروجی 0 ~ 5000v

کلیمپ الکترود: ساخته شده از تمام مس

قاب عایق نمونه: ساخته شده از Teflon عایق بالا

دستگاه اسپری مایع: محدوده اسپری 1.2m، سرعت اسپری 3m/s، حجم اسپری 0.5mm/min

دستگاه تشخیص جریان بیش از حد: قطع کننده مدار با حساسیت بالا استفاده می شود. هنگامی که جریان حلقه از مقدار تنظیم شده فراتر رود،منبع برق به طور خودکار قطع می شود و سیگنال هشدار صادر می شود.

سیستم کنترل: استفاده از کنترل دقیق صفحه لمسی سیمنز PLC+Weinview، با اسپری دقیق، زمان بندی دقیق، عملیات ساده و ثبت داده های خودکار، بدون ثبت و محاسبه.

دستگاه حفاظت از نشت: این تجهیزات مجهز به یک دستگاه تشخیص نشت با حساسیت بالا هستند.که می تواند بلافاصله منبع برق و آلارم را در صورت نشت محفظه یا جریان بیش از حد قطع کند، حفاظت موثر از ایمنی شخصی اپراتور و قابلیت اطمینان تجهیزات.

درمان داخلی: داخل با صفحه اپوکسی مقاوم به خوردگی و عایق بندی بسته شده است که اثر عایق بندی و جلوگیری از خوردگی را دارد

اندازه تجهیزات: L1300mm*W800mm*H1700mm

منبع برق: 220V 50/60Hz

وزن تجهیزات: 120kg
