دستگاه آزمایش رد نفوذ ولتاژ بالا

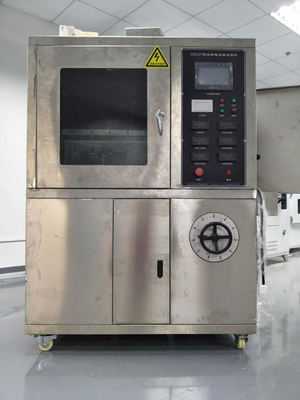

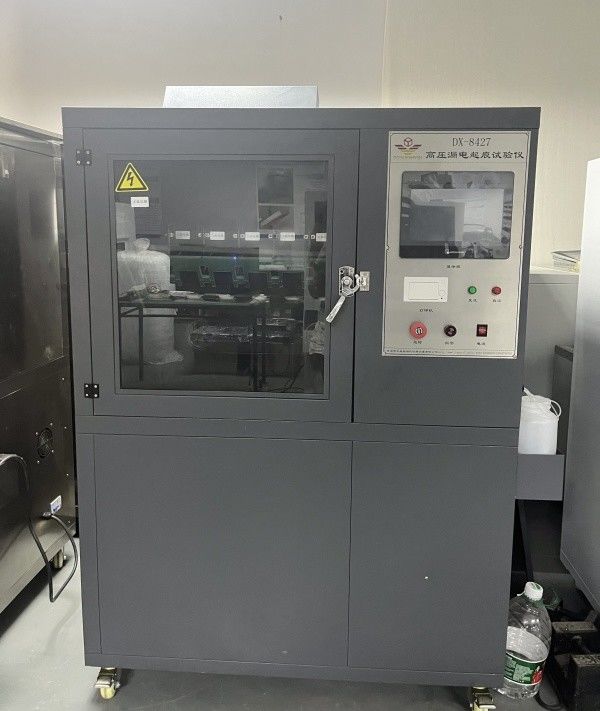

DX8427Hدستگاه آزمایش ردیابی نشت ولتاژ بالا

1Sدامنه درخواست:

به طور عمده برای آزمایش مقاومت محصولات الکتریکی و الکترونیکی، لوازم خانگی و مواد آنها در برابر اثر الکتریکی و خوردگی مناسب است.شبیه سازی استفاده از آلاینده های مایع و نمونه های سطح شیب دار در فرکانس قدرت (48Hz -62Hz)- ارزیابی سطح مقاومت مواد عایق الکتریکی مورد استفاده در شرایط محیط زیست سخت از طریق اندازه گیری مقاومت در برابر برق و خوردگی.تحت تاثیر رطوبت و ناخالصی های موجود در محصولات الکتریکی، نشت عایق ممکن است بین قطب های مختلف شارژ شده یا بین قطب های شارژ شده و فلز زمین زده رخ دهد. قوس حاصل می تواند منجر به خرابی، مدار کوتاه،یا فرسایش مواد ناشی از تخلیه، و حتی منجر به آتش. این آزمایش یک آزمایش مخرب است که وضعیت فوق را بر روی مواد عایق شبیه سازی می کند،برای اندازه گیری و ارزیابی مقاومت نسبی در برابر نشت و علامت گذاری عایق ها تحت اثر یک میدان الکتریکی و ناخالصی که حاوی آب در ولتاژ مشخص استمناسب برای مواد عایق برقی جامد و محصولات آنها در محصولات الکتریکی و الکترونیکی، لوازم خانگی، مانند سوکت های رله، پوشش های سوئیچ تبدیل، تماسگرها،و غیره.

2مطابق با استانداردها:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators"موارد آزمایش شبیه سازی مشخص شده در استاندارد برای آزمایش ردیابی نشت AC/DC از مواد عایق بندی، قابل استفاده برای لاستیک،مواد پلاستیکی و دیگر مواد عایق الکتریکی مانند روش صاف شیب دار. استاندارد برای پنج مجموعه از تست کننده های لاستیک سیلیکون و تست کننده های سیلیکون

پارامترهای فنی:

الکترود: ضخامت 0.5mm ماده: فولاد ضد زنگ

فاصله بین الکترودهای بالا و پایین: 50.0mm ± 0.1;

ولتاژ آزمون: 100V-6000V قابل تنظیم بدون مرحله

تنظیم کننده ولتاژ: خروجی: قابل تنظیم از 0 ¢250V، با ظرفیت 5KVA

هنگامی که جریان مدار 60mA باشد، ولتاژ خروجی را قطع کنید.

زمان آزمایش: 6 ساعت

دقت پرتاب: 0.5%

ثبات ولتاژ: ± 1٪

تنظیم کننده ولتاژ دقیق: خروجی AC220V. قدرت 6000W. دقت ± 1٪

ترانسفورماتور آزمون: ظرفیت 5KVA. حداکثر ولتاژ خروجی AC6000V (یا DC6000V اختیاری)

تشخیص ردیابی: طبق استاندارد GB/T6553-2003/4.1.2، ولتاژ (2.5kV، 3.5kV و 4.5kV) اعمال می شود و مایع آلوده را با یک جریان معین قطره می کند. اگر جریان کمتر از 60mA برای 6 ساعت بدون جریان باشد، آن را عبور می کند.

دستگاه رها کردن: با استفاده از یک پمپ پریسستالتیک دقیق رالف، با محدوده جریان 0.00185-20 میلی لیتر در دقیقه، سرعت کار 0.1-50 چرخش در دقیقه،و یک خطای دقت جریان کمتر از 0.5 درصد

ولتاژ خروجی: AC/DC (تغییر پذیر)

قاب: ساخته شده از فولاد ضد زنگ SUS304 (سطح برش شده)

مخزن فاضلاب از فولاد ضد زنگ 316 ساخته شده و مجهز به دستگاه مهر و موم است.

حجم 0.56m3 است، حجم استودیو: 900L * 650W * 950H (ملی متر) ؛

ابعاد ابزار: 1200L * 750W * 1800H (ملی متر) ، طول 750 * عرض 1180 * ارتفاع 1760mm، جعبه چوبی 890 * 1320 * 1900

وزن: حدود 200 کیلوگرم

دستگاه کنترل: استفاده از کنترل صفحه لمسی سیمنز PLC + تایوان Weinview ، کنترل دقیق ، عملکرد ساده ، طراحی کاملا انسانی ، تولید گزارش خودکار پس از آزمایش ،و چاپگر حرارتی پانل می تواند نتایج آزمایش را به موقع چاپ کند;

تعداد گروه های آزمایش: پنج گروه (در طول آزمایش، یک پمپ یک گروه قطرات را کنترل می کند و فرآیند آزمایش بر یکدیگر تأثیر نمی گذارد،که معمولاً در بازار دیده نمی شود زیرا یک پمپ کنترل پنج گروه را انجام می دهد) (ممکن است به صورت جداگانه یا با هم آزمایش شوند)

مراحل آزمایش:

آماده سازی برای آزمایش: مگر اینکه مشخص شده باشد، آزمایش باید در دمای محیط (23±2) °C انجام شود و برای هر ماده پنج نمونه مورد آزمایش قرار گیرد.هنگام نصب نمونه، سطح آزمایش مات باید به سمت پایین باشد و آن را در زاویه 45 ° با هواپیما افقی قرار دهد. همانطور که در شکل 3b نشان داده شده فاصله بین دو الکترود (50 ± 0.5) میلی متر است.

يادداشت:برای هر آزمایش از کاغذ فیلتر جدید استفاده کنید.

ابتدا مایع آلوده را به پوشش کاغذ فیلتر تزریق کنید تا کاغذ فیلتر کاملا مرطوب شود.سرعت جریان مایع آلوده را تنظیم کنید و سرعت جریان را مطابق با مقررات جدول 1 اصلاح کنید.جریان را حداقل 10 دقیقه مشاهده کنید تا اطمینان حاصل شود که مایع آلوده به طور مداوم از سطح نمونه بین دو الکترود جریان می یابد.مایع آلوده باید از سوراخ محوری الکترود بالا به جای پر شدن از طرف یا بالای کاغذ فیلتر خارج شود.

ولتاژ اعمال کنید

روش 1: روش ردیابی ولتاژ ثابت.

هنگامی که مایع آلوده به طور یکنواخت در سرعت جریان مشخص شده در جدول 1 جریان می یابد، سوئیچ را ببندید و ولتاژ را به یکی از مقادیر مناسب ولتاژ 2.5 کلوولت، 3.5 کلوولت یا 4.5 کلوولت افزایش دهید.شروع به زمان بندی و نگه داشتن ولتاژ ثابت برای 6 ساعت.

اگر لازم باشد که در ولتاژ بالاتر یا پایین تر آزمایش شود، مجموعه ای دیگر از پنج نمونه برای هر ولتاژ مورد نظر آزمایش برای آزمایش گرفته می شود.

ولتاژ ردیابی ثابت الکتریکی بالاترین ولتاژ است که پس از قرار گرفتن در معرض 6 ساعت، تمام پنج نمونه آسیب ندیده اند.

مواد به شرح زیر طبقه بندی می شوند:

سطح 1A0 یا 1B0: بر اساس استاندارد قضاوت A یا استاندارد قضاوت B، اگر هر نمونه در عرض 6 ساعت در 2.5kV شکست بخورد.

سطح 1A2.5 یا 1B2.5: اگر تمام پنج نمونه توان تحمل ولتاژ 2.5kV را برای 6 ساعت داشته باشند و هر نمونه ای در عرض 6 ساعت در 3.5kV شکست بخورد

سطح 1A3.5 یا 1B3.5: اگر تمام پنج نمونه توان تحمل ولتاژ 3.5kV را برای 6 ساعت داشته باشند و هر نمونه ای در عرض 6 ساعت در 4.5kV شکست بخورد

سطح IA4.5 یا 1B4.5: اگر هر پنج نمونه بتوانند به مدت 6 ساعت به ولتاژ 4.5kV مقاومت کنند. در هر مورد باید حداکثر عمق فرسایش گزارش شود.

روش 2: روش ردیابی ولتاژ مرحله ای:

ولتاژ شروع با مقدار مضاعف 250 ولت را انتخاب کنید، از ابتدا شروع کنید.به طوری که هیچ نقض استاندارد قضاوت A (برقی بیش از 60 mA) قبل از ولتاژ سطح سوم وجود ندارد (یک آزمایش مقدماتی ممکن است مورد نیاز باشد)هنگامی که مایع آلوده به طور یکنواخت در سرعت جریان مشخص جریان، کلید را ببندید و ولتاژ را به مقدار انتخاب شده افزایش دهید، ولتاژ را برای 1 ساعت حفظ کنید.و سپس به تدریج افزایش ولتاژ 250 ولت هر ساعت تا آسیب بر اساس استاندارد قضاوت A رخ می دهد، و آن را ثبت کنید. هنگامی که ولتاژ افزایش می یابد، سرعت جریان مایع آلوده و ارزش مقاومت مقاومت سری نیز باید با توجه به مفاد جدول 1 افزایش یابد.

ولتاژ الکتروشیمیک مرحله ای بالاترین ولتاژ است که در آن تمام پنج نمونه پس از قرار گرفتن در معرض Ih آسیب ندیده اند.

مواد به شرح زیر طبقه بندی می شوند:

سطح 2Ax، که در آن x بالاترین ولتاژ است که مواد مورد آزمایش می توانند تحمل کنند، که در kV بیان شده است.

توجه: به طور اجتناب ناپذیری یک پدیده چشمک زدن قابل توجهی وجود خواهد داشت. در غیر این صورت، مدار، جریان مایع آلوده و مقاومت مایع آلوده باید به دقت بررسی شود.

فلش کردن به یک قوس کوچک زرد تا سفید (گاهی اوقات آبی در برخی از مواد) اشاره دارد که مستقیماً بالای دندان های پایین الکترود در عرض چند دقیقه از اعمال ولتاژ ظاهر می شود.

اگر چه ترشحات ممکن است قبل از اینکه یک نقطه گرم روشن و پایدار در نهایت رخ دهد، از یک دندان به دندان دیگر پرش کنند، این ترشحات اساسا به صورت مداوم انجام می شود.این "نقطه های داغ" می توانند سطح نمونه را بسوزانند و در نهایت ممکن است منجر به آسیب الکتروشیمی شودتخلیه سریع روی سطح نمونه بین دو الکترود ممکن است باعث ردیابی نشود.

پدیده های چشمگیر درخشش را می توان با استفاده از اسیلوسکوپ اشعه کاتود نیز مشاهده کرد. یک سیگنال را می توان از هر دو سر مقاومت (مانند 3301Z،2W) که به صورت سریال با یک دستگاه اضافه جریان متصل شده اند.

لرزش طبیعی را می توان از شکل موج مداوم، اما نامنظم و فرکانس قطع جریان برق در هر نیمه چرخه مشاهده کرد.

توجه: قبل از اینکه ردیابی به الکترود بالا برسد، زمانی که یک جریان 60mA از طریق ردیابی رسانا جریان می یابد و الکترولیت بر روی سطح نمونه نگه داشته می شود،دستگاه اضافه جریان باید فعال شود..

توجه3: عمق فرسایش باید پس از پاک کردن یا استفاده از روش های دیگر برای حذف عایق تجزیه شده و بقایای اندازه گیری شود. مراقب باشید که مواد آزمایش آسیب ندیده را حذف نکنید.

این ابزار به طور دقیق مطابق با استاندارد GB/T6553-2003 و IEC60587-2007 طراحی شده است.

استاندارد مبتنی بر: GB/T6553-2014/IEC60587:2007 روش آزمایش برای ارزیابی مقاومت در برابر ردیابی و خوردگی مواد عایق الکتریکی مورد استفاده در شرایط محیطی شدید

روش 1: روش ردیابی ولتاژ ثابت

روش 2: روش ردیابی ولتاژ مرحله ای.

آخرین استاندارد GB/T6553-2014/IEC60587:2007

تفاوت های اصلی بین GB/T6553-2014 و GB/T6553-2003 عبارتند از:

این استاندارد مطابق با قوانین ارائه شده در GB/T 1.1-2009 تهیه شده است.

این استاندارد جایگزین GB/T 6553-2003< می شود..

در مقایسه با GB/T 6553-2003، تغییرات اصلی در این استاندارد عبارتند از:

نام این استاندارد به "روش آزمایشی برای ارزیابی مقاومت در برابر ردیابی و خوردگی مواد عایق الکتریکی مورد استفاده در شرایط محیطی شدید" تغییر یافته است.

فرکانس قدرت از "48 هرتز -62 هرتز" به "45 هرتز -65 هرتز" تغییر کرده است (به فصل 1، فصل 1 نسخه 2003 مراجعه کنید) ؛

پاکسازی نمونه به وضوح در آماده سازی نمونه مشخص شده است (ببین 3.2، نسخه 3.2) ؛

"تغییر "... می تواند در صورت تجاوز 60 mA برای 2 ثانیه عمل کند "... به "... می تواند در صورت تجاوز 60 mA یا 6 mA برای 2 تا 3 ثانیه عمل کند "...1.4 از نسخه 41.4، ۲۰۰۳) ؛

اضافه شده "4.6 دستگاه تهویه" (ببین 4-6) ؛

-۱. "در زاویه 45° به افقی" را به "در زاویه 45° ± 2° به افقی" تغییر دهید و محتوای "5 نمونه را می توان با هم یا به طور مستقل آزمایش کرد" را اضافه کنید (ببین 5.1.2 از نسخه 51.2، ۲۰۰۳) ؛

1- اضافه شدن محتوای "برانت" و "نمونه های نشان داده شده" (ببین 5.1.3 از نسخه 51.3، ۲۰۰۳) ؛

این استاندارد 5.4 جایگزین محتوای استاندارد قضاوت نقطه پایان در فصل 1 GB/T 6553 می شود...2003 و محتوای "وقتی نمونه دارای سوراخ به دلیل خوردگی متمرکز است یا آتش می گیرد، به نظر می رسد که به نقطه پایان رسیده است" (بنظر فصل 1 نسخه 5.42003).

روش ترجمه مورد استفاده در این استاندارد معادل استفاده از IEC 60587 است:2007.

این استاندارد توسط انجمن صنعت برق چین پیشنهاد شده است.

این استاندارد تحت صلاحیت کمیته فنی ملی ارزیابی و استاندارد سازی مواد عایق بندی الکتریکی و سیستم های عایق بندی (SAC/TC 301) است.

واحدهای اصلی تهیه این استاندارد، موسسه تحقیقات علوم لوازم الکتریکی Guilin Electric Appliance Science Research Institute Co., Ltd، موسسه استاندارد و فناوری شنژن،گوانگدونگ بیومئی سیلیکون فلوراید مواد جدید Co.، Ltd. و موسسه برق و اقتصاد در صنعت ماشین آلات پکن.

نویسندگان اصلی این استاندارد، وانگ شیانفنگ، لیو ژیان، سون رونگ، سونگ یان، هوانگ ژنهونگ، لیو یالی، چن یوهی، ونگ سیمئی، لو ونکان، تانگ ینگ و گو لیپینگ هستند.

نسخه های قبلی این استاندارد به صورت زیر منتشر شده اند:

GB/T 6553-1986، GB/T 6553-2003
