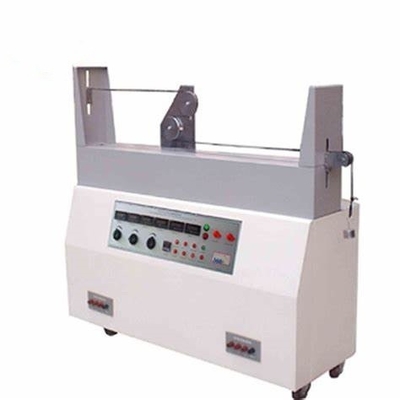

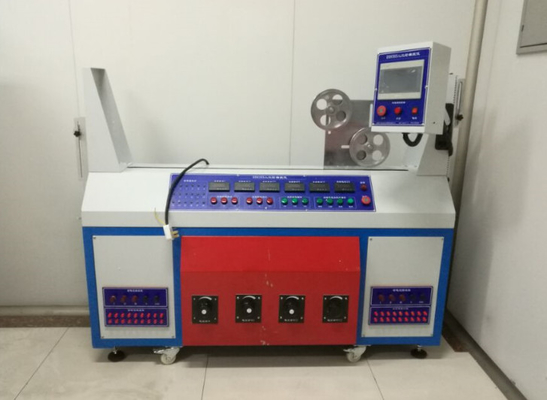

سیم و کابل دو ماشین آزمایش خم شدن سه چرخ برای اندازه گیری قدرت مکانیکی کابل های عایق بندی شده PVC

DX8393 آزمون خم شدن سیم و کابل دو سه چرخماشين

1محدوده اعمال:

به طور عمده برای اندازه گیری مقاومت مکانیکی کابل های عایق بندی شده PVC یا سیم های عایق بندی شده لاستیکی و فوق انعطاف پذیر با ولتاژ نامی 450/750V یا کمتر و با دو هسته یا بیشتر مناسب است.عملکرد و ساختار آن باید با استانداردهای ملی GB/T 5013 مطابقت داشته باشد..2-2008، GB/T 5013.8-2008، و GB/T 5023.2-2008 این ابزار دارای ویژگی های طراحی ظاهر جدید، عملکرد و ساختار قابل اعتماد، عملکرد راحت، استفاده دوگانه از یک ماشین است.و دقت بالا داده های آزمایش. RS232، RS485 یا رابط ارتباطات جهانی اترنت را برای خروجی و بازیابی داده های تجربی ذخیره کنید. IEC60227-2:2003

2پارامترهای فنی اصلی:

1) دو دور

• ولتاژ منبع برق: AC 380 V سه فاز چهار سیم
• قدرت موتور: 200 وات
• مسافرت با ماشین: ≥ 1 متر
• سرعت ماشین: 0.33 متر در ثانیه (قابل تنظیم)
• ولتاژ نمونه: 180V/450V (قابل تنظیم).
• طول نمونه: 5000 میلی متر
• جریان نمونه: 0-35 A (قابل تنظیم)
• جدول شمارش: 15000 سفر دور و بر قابل تنظیم است.
• قطر قطر: φ 60 φ 80 φ 120 φ 160 φ 200 (هر یک با 2 شکاف صاف).
• جرم چکش سنگین: هر دو، 0.5 کیلوگرم، 1.0 کیلوگرم، 2.0 کیلوگرم، 3.0 کیلوگرم و 4.0 کیلوگرم.

2) سه چرخ

• ولتاژ منبع برق: AC 380 V سه فاز چهار سیم
• قدرت موتور: 200 وات
• مسافرت با ماشین: ≥ 1 متر
• سرعت ماشین: 0.1 m/s (قابل تنظیم)
• ولتاژ نمونه: 180V/450V (قابل تنظیم).
• طول نمونه: 5000 میلی متر
• جریان نمونه: 0-35A (قابل تنظیم)
• وزن چکش سنگین: هر دو برای 21N، 28N، و 42N.
• قطر قطر: φ 40 φ 45 φ دو برای هر 50.

3تست:

1) انواع نمونه های آزمایش: دو هسته تک فاز، دو هسته سه فاز، سه هسته سه فاز، سه هسته چهار فاز. مجهز به یک منبع جریان سیگنال DC 12V.

2) روش های آزمایش: بدون بار، تک فاز (دو هسته) ، سه فاز (سه فاز سه سیم / سه فاز چهار سیم) ، کابل با بیش از پنج هسته،و کابل هایی با کمتر از 18 هسته می توانند در هر زمان انتخاب شوند.

3) بازرسی شکست نمونه آزمایش:

• نشانه آمپتر: فاز های A، B و C قطع و به طور خودکار خاموش می شوند.
• شاخص فعلی: A/B، A/C، B/C شارژ کوتاه و زنگ آلارم برای خاموش شدن خودکار.
• نشان دهنده جریان: A، B، C و آژیر شارژ شارژ و خاموش شدن خودکار.
• برای نمونه هایی که دارای پنج هسته یا بیشتر هستند، هیچ جریان بارگیری اعمال نمی شود. تا زمانی که هسته های سیم به صورت سری به V-V متصل شوند، منبع سیگنال پانل ولتاژ DC 12V را نشان می دهد.اگه يه قطره دار باشه، سیستم به طور خودکار متوقف می شود.
