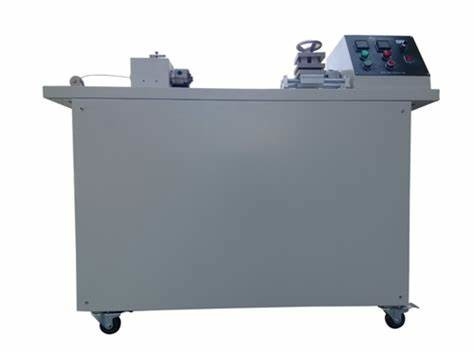

دستگاه آزمایش تورسیون پیچ و خم سیم برای انجام آزمایش های پیچ و خم بر روی میله های مس، میله های آلومینیومی

DX8440Wآزمون پیچ و خم پیچماشین

معرفی محصول:به طور عمده برای انجام آزمایش های پیچ و پیچ بر روی میله های مس، میله های آلومینیومی و سیم های فولادی با سرعت چرخش مشخص شده مناسب است.همچنین می تواند به قدرت پیچ و خم سیم های فلزی مختلف و تعداد بار فیلم رنگ سیم های زعفران شده را تحمل کند..

روش آزمایش:روش آزمایش این است که هر دو سر قطعه آزمایش را ببندید و یک سر را در جای خود ثابت کنید.در حالی که به طور مداوم پیچیدن انتهای دیگر 360 o جلو و عقب تا قطعه آزمایش شکسته یا فیلم رنگ بر روی سیم استمال شده پوست، نشان دادن هادی و ثبت مقاومت آن در برابر پیچیدگی.

انطباق با استانداردها: انطباق با الزامات استانداردهای آزمون GB4909.4-2009 و GB4909.7-2009

پارامترهای فنی:

محدوده قطر نمونه: میله مس φ 8mm یا کمتر، سیم فولادی Ф کمتر از 3mm

محدوده سرعت چرخش: (10, 30, 60) r.min

فاصله کلاپ: 0-500mm

عملکرد دستگاه: نوع چک

محدوده پیچ: سیم آلومینیومی، F 3mm به 6mm با استفاده از یک میله هسته ای، توصیه می شود به طور دستی سیم های فولادی زیر F3mm؛ زیر F4mm

محدوده میله هسته: φ1mm,φ2mm,φ3mm,φ4mm,φ5mm,φ6mm,φ8mm,φ10mm,φ12mm,φ14mm,φ16mm

ابعاد بیرونی: 1400mmx530mmx1100mm

منبع برق: AC 220V 50/60Hz 4A

1بخش آزمون چرخش

1قدرت: DC/1HP

2. تشكيل دستگاه: نوع چك

3فاصله کلاپ: 0-500mm

4سرعت: 6 ~ 60 r/min، می تواند به صورت دلخواه تنظیم شود

5. زمان چرخش: 0-999999, می تواند به صورت دلخواه تنظیم شود

6بار اعمال شده: 5 کیلوگرم، 10 کیلوگرم، 15 کیلوگرم

7حجم (W × D × H) 130 × 55 × 100 سانتی متر

2بخش آزمون پیچ و تاب:

1قطر میله اصلی: ¥1.25 ¥19.00mm

2قطر نمونه: سیم آلومینیومی ¥ 1.25-¥ 6.00mm، سیم فولادی ¥ 1.25-¥ 3.80mm

3سرعت چرخ چرخ:≤8r/min، فاصله جابجایی سر گره راست: ≥40

4. موتور: قدرت 0.75KW

5وزن: 10 کيلوگرم، 5 کيلوگرم، 2 کيلوگرم، 1 کيلوگرم

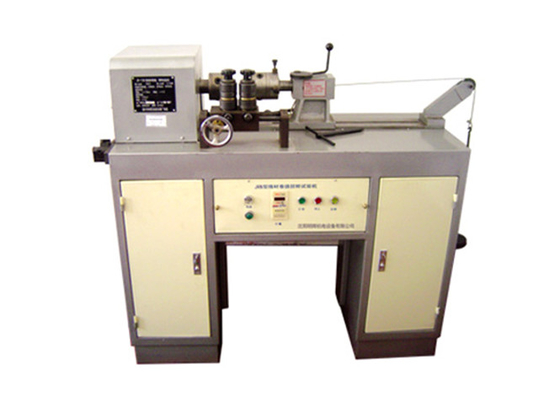

این دستگاه یک دستگاه آزمایش برای آزمایش سختی و عملکرد چسبندگی سیم های آلومینیوم فولادی است که مطابق با الزامات GB/4909.7 "روش های آزمایش سیم های برهنه - آزمایش پیچ و تاب" است.یک ابزار آزمایش برای پیچ و پیچ سیم آلومینیومی استفاده می شود، سیم فولادی، میله فولادی، و سیم فلزی هسته فولادی آلومینیوم.
