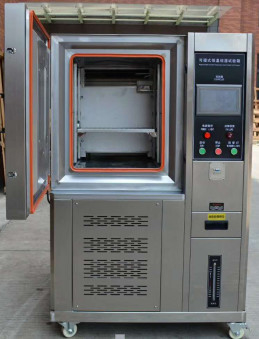

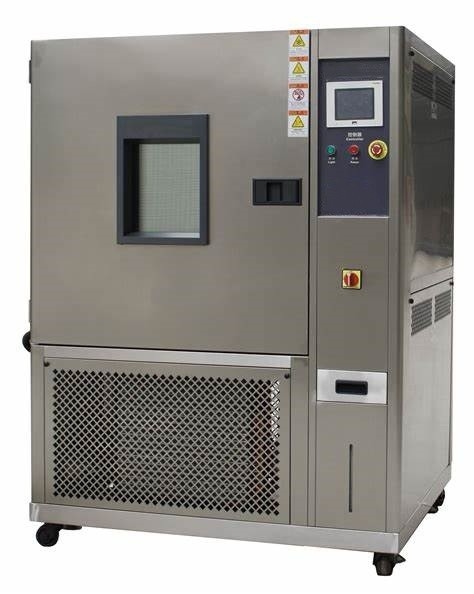

دستگاه آزمایش دمای ثابت و رطوبت 80L -60°C ~ 150°C مشخصات فنی

اتاق آزمایش دمای ثابت و رطوبت80L -6مشخصات فنی 0°C ~ 150°C

با استانداردها مطابقت داشته باش:

شاخص های عملکرد مطابق با الزامات GB5170, 2, 3, 5, 6-95 "روش تأیید پارامترهای اساسی برای تجهیزات آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی:دمای پایین"تجهیزات آزمایش درجه حرارت بالا، گرما مرطوب ثابت، گرما مرطوب متناوب".

مقررات اساسی آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی آزمون A: روش آزمایش دمای پایین GB 2423.1-89 (IEC68-2-1)

مقررات اساسی آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی آزمون B: روش آزمایش دمای بالا GB 2423.2-89 (IEC68-2-2)

مقررات اساسی آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی آزمون Ca: روش آزمایش گرما رطوبت ثابت GB/T 2423.3-93 (IEC68-2-3)

مقررات اولیه آزمایش محیط زیست برای محصولات الکتریکی و الکترونیکی آزمون Da: روش آزمایش گرما مرطوب متناوب GB/T423.4-93 (IEC68-2-30)

1عملکرد پارامترهای دقیق:(به نوع خنک کننده هوا در دمای اتاق 20 °C، بدون بار اشاره دارد)

1.1 مدل: HT-HW-80C

1.2: اندازه جعبه داخلی: W400*H500*D400mm

اندازه کارتن: W920*H1400*D1020mm

1.3 محدوده دما: -60°C ~ 150°C

1.4 نوسانات دمایی: 0.5°C

1.5 انحراف دمایی: ≤2°C

1.6 زمان گرم کردن: حدود 40 دقیقه از دمای اتاق تا 150 درجه سانتیگراد (غیر خطی بدون بار)

1.7 زمان خنک شدن: از دمای طبیعی تا -40 °C برای حدود 60 دقیقه (غیر خطی بدون بار)

1.8 محدوده رطوبت: 20٪ تا 98٪ RH

1.9 نوسان رطوبت: 3٪ R.H.

1.10 انحراف رطوبت: ≤3٪

1.11 محدوده کنترل دما و رطوبت:

2ساختار و مواد:

مواد داخل جعبه: صفحه فولاد ضد زنگ (SUS # 304)

ب. مواد جعبه بیرونی: صفحه فولاد ضد زنگ پراکنده شده یا رنگ صفحه سرد (اختیاری)

ج. مواد عایق بندی: فوم پلی اورتان سفت و پشم شیشه

D. سیستم گردش هوا:

(1) موتور 1 90W

(2) گره بلند از فولاد ضد زنگ

(3) بادکنک چند بال (SIRCCO FAN)

E. درب جعبه ای: درب یکپارچه، یک پنجره، باز در چپ، دستگیره در سمت راست

(1) پنجره 260x340x40mm 3 لایه لایه خلاء

(2) دستگیره ای هموار

(3) دکمه عقب: SUS # 304

3سیستم خنک کننده:

A. کمپرسور: کمپرسور کاملاً محصور شده وارد شده از فرانسه

B. خنک کننده: خنک کننده سازگار با محیط زیست R404A

ج. کاندنسر: نوع باله با موتور تبعید گرما

D. تبخیرگر: تنظیم خودکار چند مرحله ای ظرفیت بارگذاری

E. لوازم جانبی دیگر: خشک کن، پنجره جریان خنک کننده، شیر گسترش

F. سیستم گسترش: سیستم خنک کننده با کنترل ظرفیت

4سیستم کنترل:

پانل لمسی LCD 880 وارد شده، داده های ورودی اینترکام صفحه، دمای هوا و رطوبت را می توان در همان زمان برنامه ریزی کرد، نمایش منحنی، ارزش تنظیم شده / منحنی ارزش نمایش.انواع آلارم ها می توانند به صورت جداگانه نمایش داده شوند، و خطا می تواند از طریق صفحه نمایش نمایش داده شود زمانی که خطا رخ می دهد، به طوری که از بین بردن خطا و از بین بردن غلط کار. مجموعه های متعدد از توابع کنترل PID،عملکردهای دقیق نظارت، و نمایش در صفحه نمایش به شکل داده ها.

1مشخصات کنترل کننده:

a. دقت: دمای ± 0.1°C، رطوبت ± 1%RH

ب. وضوح: دمای ± 0.1، رطوبت 1٪ R.H.

c. شیب دمایی: 0.1 ~ 9.9 می تواند تنظیم شود

d. دارای عملکردهای حالت آماده و هشدار حد بالا و پایین است

انتخاب سیگنال ورودی دمای و رطوبت PT 100Ω×2 (بلب خشک و بلب مرطوب)

f. خروجی تبدیل دمای و رطوبت: 4 ~ 20MA

g.6 گروه تنظیم پارامترهای کنترل P.I.D، محاسبه خودکار P.I.D، اصلاح خودکار لامپ خشک و مرطوب

2عملکرد صفحه نمایش:

a. ورودی مبتنی بر لمس، گزینه های نمایش مستقیم روی صفحه نمایش

نمایش مستقیم تنظیم درجه حرارت و رطوبت (SV) و ارزش واقعی (PV) (به زبان انگلیسی)

c. آن را می تواند شماره اجرای برنامه فعلی، بخش، زمان باقی مانده و تعداد چرخه نمایش دهد

d. اجرای تابع زمان تجمعی

e. مقدار تنظیمات درجه حرارت و رطوبت برنامه به صورت یک منحنی گرافیکی با عملکرد اجرای منحنی برنامه نمایش در زمان واقعی نمایش داده می شود

f. با یک صفحه ویرایش برنامه جداگانه، درجه حرارت، رطوبت و زمان را به طور مستقیم وارد می کند

3ظرفیت برنامه و عملکرد کنترل:

گروه های برنامه در دسترس: حداکثر 100 گروه

b. ظرفیت حافظه در دسترس: ۵۰۰۰ بخش در کل

فرمان های قابل تکرار: هر فرمان می تواند تا 9999 بار باشد.

d. تولید برنامه نوع مکالمه را اتخاذ می کند، با ویرایش، پاکسازی و سایر توابع

e. زمان SEGMENTS به 0~530Hour59Min تنظیم شده است

f. دارای عملکرد حافظه برنامه خاموش، شروع خودکار و اجرای مداوم برنامه پس از شروع مجدد است

g. منحنی گرافیکی می تواند در زمان واقعی هنگام اجرای برنامه نمایش داده شود

h. با تابع تنظیم تاریخ و زمان

i. عملکرد دکمه و قفل صفحه نمایش (LOCK)

5پیکربندی استاندارد:

A. کابل برق 4.0 mmx3

B. 232 ترمینال صادرات یک

C. استیل ضد زنگ SUS # 304 قفسه استیل سوراخ شده مربع

D. 8 قفل با فاصله تنظیم شده از فولاد ضد زنگ

E. یک لامپ پنجره ای 11 وات برای صرفه جویی در انرژی

F. 1 ψ50mm سوراخ آزمایش در سمت چپ بدن، 1 پوشش سوراخ فولاد ضد زنگ.

G. یک قطعه از پارچه غیر بافته برای آزمایش استاندارد

H. یک مجموعه دستورالعمل های استفاده و یک مجموعه دستورالعمل های کار برای کنترل کننده

6محیط اطراف:

(1) محدوده دمای عملیاتی مجاز 0 ~ 35 °C

(2) محدوده تضمین عملکرد: 5 ~ 35 °C

3) رطوبت نسبی: بیش از 85٪

4) فشار جوی: 86 ~ 106Kpa

(5) هیچ ارتعاش قوی در اطراف وجود ندارد

(6) بدون نور مستقیم خورشید یا سایر منابع گرما

(7) تخلیه طبیعی: ※ نباید در وسط لوله تخلیه هیچ تکه ای وجود داشته باشد و زمین خانه نباید به شدت شیب دار باشد.

7منبع برق:تک فاز 5.5KW 220V 50HZ

8خدمات پس از فروش:

1. گارانتی رایگان برای 12 ماه (به استثنای بلایای طبیعی، منبع برق غیرطبیعی، آسیب ناشی از استفاده نامناسب انسان و نگهداری نامناسب)

2در طول دوره گارانتی، پس از دریافت تماس کاربر، تامین کننده یک برنامه خدمات را پیشنهاد می کند و در عرض 48 ساعت به کاربر اطلاع می دهد و اگر به خدمات در خانه نیاز دارید،فروشنده فوراً کسي رو به در ميفرسته. (اگر مشکلی در استفاده از دستگاه شما وجود داشته باشد، طرف A در طول دوره گارانتی به صورت رایگان لوازم جانبی را فراهم می کند و زمان نگهداری طرف A در اصل نباید بیش از 2 روز باشد)

9روش پرداخت:قبل از پرداخت، مالکیت تجهیزات به طرف A تعلق دارد.
