روش دستگاه صفحه آزمایش رسانایی حرارتی قابل استفاده برای رسانایی حرارتی نمونه های خشک خاک رس و شن

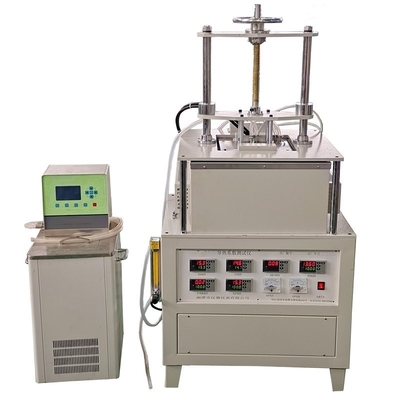

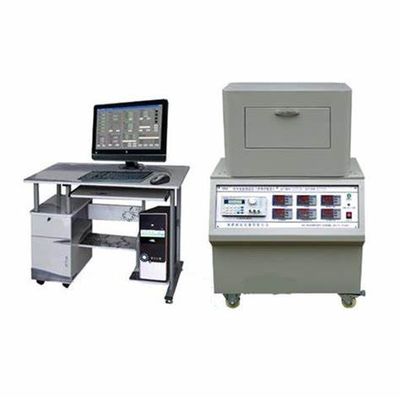

DX8377A آزمون رسانایی حرارتی (طریقه صفحه)

1حوزه کاربرد:قابل استفاده برای: رسانایی حرارتی نمونه های خشک از گل و شن و مقاومت حرارتی نمونه باید بیشتر از 0.1m2.K/W باشد.

رسانایی حرارتی و مقاومت حرارتی خاک رس و شن با یک اندازه گیری جریان حرارتی تشخیص داده می شود.و تشخیص خودکار با اتصال به کامپیوتر برای تولید یک گزارش تجربی تحقق می یابد. رسانایی حرارتی و مقاومت حرارتی با اضافه کردن دمای سطح گرم پایدار به یک طرف نمونه محاسبه می شودانتقال گرما از طریق نمونه به سطح سرد (در دمای اتاق)، و اندازه گیری جریان حرارتی منتقل شده است. آن به طور خاص مجهز به بشکه نمونه گیری ژئوتکنولوژیک و دستگاه آزمایش ظرفیت حرارتی خاص است،که می تواند برای تجزیه و تحلیل رسانایی حرارتی و تعیین ظرفیت حرارتی خاص گل استفاده شود، شن و ماسه و خاک های دیگر.

2به استانداردها برسيد:

It conforms to GB/T10295-2008 "Determination of Steady-state Thermal Resistance and Related Characteristics of Thermal Insulation Materials" and ISO/DIS8301 "Determination of Steady-State Thermal Resistance and Related Characteristics ---- Heat Flow Meter Device".

سوم، پارامترهای فنی اصلی

1محدوده رسانایی حرارتی: 0.015-400W/mk، دقت بهتر از 5٪

(با یک لوله نمونه گرد برای اندازه گیری ژئوتکنولوژیکی مجهز است، Ф90mm)

2دمای سطح گرم: دمای اتاق -99.99 °C، اندازه گیری دمای با صفحه نمایش دیجیتال درجه بالا، دقت 0.2 درجه، وضوح 0.01 °C.

3دمای سطح سرد: دمای اتاق، با استفاده از یک صفحه نمایش دیجیتال درجه بالا برای اندازه گیری دمای، دقت 0.2 درجه، وضوح 0.01 °C.

4کنترل دمای سطح گرم: دمای اتاق -99.99 °C، اندازه گیری دمای توسط صفحه نمایش دیجیتال کنترل شده با برنامه درجه بالا، دقت 0.2 سطح، وضوح 0.01 °C، بخاری صفحه،کنترل دو طرفه ترایستور.

5. نودل هاي سرد مجبور به خنک شدن با هوا هستند

6. تست اتوماتيك کامپيوتري رو قبول کنيد

7WPY اندازه گیری جریان حرارتی پذیرفته شده است و پارامتر جریان حرارتی 23.26w / m2.mV است.

8از شیشه ی جلو پلکسی گلاس برای مشاهده مستقیم فرآیند آزمایش استفاده می شود.

9منطقه انتقال گرما از صفحات گرم و سرد: 150 × 150 (ملی متر).

10فاصله تنظیم شده بین صفحات گرم و سرد: 0-160 (ملی متر).
