دستگاه تست بارندگی لوله لوله برای آزمایش ضد آب محصولات الکتریکی

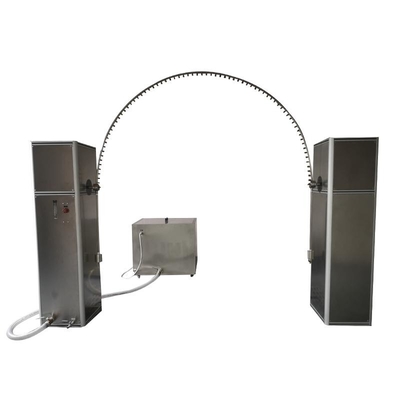

DX8321 دستگاه آزمایش بارندگی لوله شیب دار

الزامات فنی برای تجهیزات آزمایش بارندگی

1. مطابق با استانداردها:

تجهیزات آزمایش بارندگی GB4208-93، GB10485، GB2423، GB38-90، GB4706.32-2004 و IEC60529-2001 "سطح حفاظت از محفظه (کد IP) " طراحی و تولید می شوند،و برای آزمایش ضد آب محصولات الکتریکی با شماره ویژگی دوم 3 و 4 (IPX3) مناسب هستند.، X4).

2پارامترهای اصلی فنی تجهیزات سخت افزاری

1ولتاژ استفاده شده توسط تجهیزات AC 220V ± 10% فرکانس: 50Hz ± 5%

2اندازه لوله سوئیچ: R=1200mm، با استفاده از 1300*800*800mm محصولات نمونه

3مواد لوله های سوزانگ: فولاد ضد زنگ SUS304 (قطر بیرونی ≥19mm، ضخامت دیواره ≥2mm)

4قطر سوراخ قطره: ¢0.4mm، تعداد سوراخ: 50 IPX3، 75 IPX4

5جریان آب کل: IPX3: 3.5L/min؛ IPX4:5.3 لیتری/دقیقه

6زاویه نوزل: 120 درجه (IPX3) ، 180 درجه (IPX4)

7زاویه بین IPX3 و IPX4 می تواند تبدیل و جایگزین شود (روش آزمایش در ضد آب سه سطح و ضد آب چهار سطح)

8. زاویه سوئیچ 120 درجه (IPX3) ، 360 درجه (IPX4)

9محدوده تنظیم حجم آب: ≥0-10L/min (قابل تنظیم)

10. زمان نوسان (2X120 درجه) در طول آزمایش PX3 4s است. زمان نوسان (2X180 درجه) در طول آزمایش IPX4 12 ثانیه بود

11. سرعت جریان هر نوزل آب 0.07L / دقیقه است (تنظیم پذیر) و اندازه گیری جریان نشان می دهد خواندن مستقیم

12زمان تست: 0-999 دقیقه (قابل تنظیم)

13قطر چرخ دار: ≥1600mm (بالا تنظیم می شود) ؛ بار چرخ دار: ≥200kg

14سرعت چرخ دار: قابل تنظیم است

15. جریان آب می تواند به طور مستقیم نمایش داده شود; فشار اسپری آب می تواند به طور مستقیم توسط یک فشار سنج یا نمایشگر الکترونیکی خوانده شود

16. PLC + موتور گام + صفحه لمسی (PLC + موتور گام + سیستم کنترل صفحه لمسی: زاویه سوئیچ، سرعت سوئیچ و زمان آزمایش می تواند به طور مستقیم در صفحه لمسی تنظیم شود)

17. پس از آزمایش به اتمام رسید، آب در لوله آب می تواند به طور خودکار خارج شود

18. بدن اصلی تجهیزات ستون باز از فولاد ضد زنگ SUS304 ساخته شده است

19برای تجهیزات ارائه شده گواهی تأیید شخص ثالث ارائه کنید.

3سایر الزامات:

تامین کننده نصب، راه اندازی و آموزش رایگان را ارائه می دهد.
