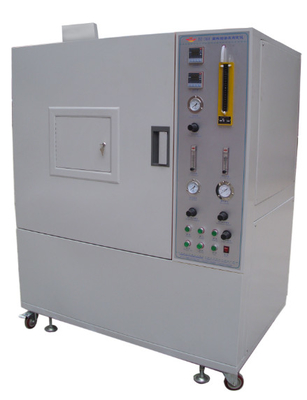

DX-8368 ماشین آزمایش تراکم دود پلاستیکی

تست کننده تراکم دود سوختن پلاستیکی یک نوع جدید از تجهیزات آزمایش برای اندازه گیری تراکم دود است که مطابق با شرایط فنی مشخص شده در استاندارد GB/8323 توسعه یافته است.2-2008 و ISO5659-2 "طریق آزمایش بخش دوم تولید دود پلاستیکی برای تعیین تراکم دود با روش یک اتاق"، این استانداردها برای تعیین تراکم خاص نوری دود تولید شده در هنگام سوختن پلاستیک مناسب هستند و حداکثر تراکم خاص نوری نتیجه آزمایش است.برای ارزیابی عملکرد دود پلاستیک در شرایط مشخص استفاده می شود..

آن مطابق با GB8323.2-2008 "تولید دود پلاستیکی-بخش دوم: روش آزمایش برای تعیین تراکم دود با روش تک اتاق" و ISO5659.2-2006 "تولید دود پلاستیکی-بخش دوم:استاندارد آزمایش "تثبیت چگالی نوری با روش یک اتاق". آستام e662

کل ابزار از یک اتاق آزمایش بسته، یک سیستم اندازه گیری فوتومتر، یک مخروط تابش، یک سیستم احتراق، یک روشن کننده، یک جعبه آزمایش، یک براکت،یک ابزار اندازه گیری دمای و یک نرم افزار آزمایش چگالی دوداین مدار توسط یک میکرو کامپیوتر تک تراشه ساخته شده است، دارای محتوای فنی بالا و عملکرد پایدار است.اما همچنین می تواند برای ارزیابی مواد دیگر نیز مورد استفاده قرار گیرد..به عنوان مثال لاستیک، پوشش نساجی، سطوح لاک شده، چوب و سایر مواد) و به طور گسترده ای توسط کارخانه های تولید در صنعت پلاستیک، صنعت مواد جامد استفاده می شود.و واحدهای تحقیق و آزمایش علمی.

1اتاق آزمایش:

1.1 درب جلویی دارای یک پنجره و یک سپر نوری نامرئی است که حرکت پنجره را مسدود می کند.

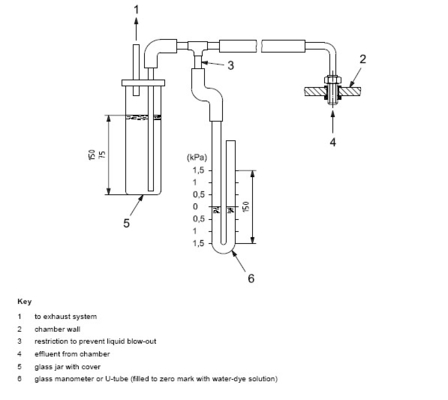

1.2 قسمت پایین جعبه مربع با یک ورق آلومینیومی برای جلوگیری از فشار بیش از حد نصب شده است که از یک دیسک انفجار ایمنی با ضخامت 0.04mm، طول 405mm تشکیل شده است.یک عرض 200 میلی متر، و مساحت کل 81000mm2 و یک دستگاه تنظیم فشار داخلی جعبه نصب شده است (نگاه کنید به شکل 2).

1.3 پنجره روشن: دو پنجره روشن Ø 75 میلی متری بالا و پایین، قسمت پایین پنجره روشن مجهز به یک بخاری الکتریکی حلقه ای 9 وات است.برای اطمینان از دمای سطح بالای پنجره روشن (50 oC ~ 55o C مناسب است) به منظور کاهش غلظت دود در سطح به حداقلپنجره نور در بالای جعبه آزمایش قرار دارد و یک پلت فرم نوری با ضخامت 8 میلی متر در اطراف پنجره نور در خارج از جعبه آزمایش نصب شده است.و میز نوری با یک میله فلزی Ø 15mm ثابت می شود که می تواند پلت فرم ثابت و جعبه آزمایش را متصل کند..

1.4 اندازه داخلی: ارتفاع 914mm X عرض 914mm X عمق 610mm

1.5 ماده: از سه لایه تشکیل شده است: لایه بیرونی صفحه فولادی با ضخامت 1.5 میلی متر است، رنگ سفید بیج پختن الکتروستاتیک با دمای بالا،لایه وسط از لایه ای از 60 میلی متر اسبست ساخته شده است.، و لایه داخلی از فولاد ضد زنگ USU304 با ضخامت 1.2mm است، رنگ سیاه پختن الکتروستاتیک با دمای بالا، که می تواند به راحتی تمیز شود.

1.5 ورودی هوا و دریچه خروجی: ورودی هوا در بالای جعبه آزمایش با قطر Φ65mm نصب شده است و حالت بسته شدن و بسته شدن توسط یک شیر سولنویدی با فلنج کنترل می شود.درب اگزوز در پایین سمت چپ نصب شده است، با قطر Φ80mm، و توسط یک دریچه سولنویدی با یک فلنج برای کنترل حالت بسته شدن و بسته شدن کنترل می شود و یک فن اگزوز متصل می شود.

2سیستم اندازه گیری فوتو الکتریکی:آن را از منبع برق، لوله fotomultiplier، لامپ های بزرگ کننده، شاتر، فیلتر، لامپ های خنثی، لنز، سیستم نوری تاریک، منبع نور و بخاری پنجره نوری تشکیل شده است.

2.1منبع نور:

2.1.1منبع نور: از یک لامپ روشن کننده 6.5V، یک ترانسفورموری که قدرت را فراهم می کند (خروجی 220V و خروجی 6.5V) و یک مقاومت متغیر تشکیل شده است.

2.1.2نصب: لامپ در جعبه تاریک نامرئی در پایین اتاق آزمایش نصب می شود که از یک منبع نور، یک لنز کج، یک روشنایی پنجره گرم و یک پنجره نوری تشکیل شده است.

2.1.3پنجره: منبع برق AC220V، احاطه شده توسط سیم مقاومت 9W، برای اطمینان از دمای سطح بالای پنجره (50 oC ~ 55oC).

2.1.4لنز کج: 51 میلی متر قطر، تنظیم شده و کالیبر شده، به طور کامل یک حلقه با قطر 51 میلی متر و هیچ نور دیگری در پرتو خارج از حلقه را تشکیل می دهد.

2.1.5پنجره نوری: از یک فیلم شفاف بدون مانع و یک جعبه دوربین تاریک تشکیل شده است.

2.2-فوتودتکتور:

2.2.1. فتودتکتور: این از لوله فتو مولتیپلیکر، فیلتر بزرگنمایی، شاتر، فیلتر، فیلتر خنثی، لنز کج، پنجره نوری و غیره تشکیل شده است.

2.2.2. لوله فتو مپلپليکتر:

2.2.2.1پارامترهای لوله فوتومولتیپلیتر: ولتاژ: DC 1000V، منبع برق: ورودی 12V، خروجی 0 ~ -1200V 2mA

2.2.2.2پردازش سیستم فوتو الکتریکی: فتودتکتور یک لوله فتو مولیپلیکاتور است که به قالب شماره A/D متصل شده و توسط میکرو کامپیوتری تقویت چند مرحله ای پردازش می شود.می تواند به طور مداوم انتقال چگالی نوری مربوطه را در طول زمان اندازه گیری کند، که 5 مقدار پاسخ حساسیت طیف است، مشابه پاسخ چشم غیرمسلح و جریان تاریک کمتر از 0.001uA است.حداقل حساسیت لوله fotomultiplier را می توان با خواندن 100٪ از 0.5 فیلتر خنثی و یک فیلتر بزرگنمایی ND-2 در مسیر نوری.

2.2.3فیلتر بزرگنمایی: انتقال ND-2.0 0.95٪ است و دمای رنگی منبع نور A K=2854 است.

2.2.4شاتر: برای باز کردن و انتقال تصحیح 0٪ استفاده می شود.

2.2.5فیلتر: برای فیلتر جبران، تراکم نوری 0.1 ~ 1.0 و 2.0، در مجموع 11 قطعه

2.2.6فیلتر خنثی: ND-0.5، انتقال 31.7٪، دمای رنگ منبع نور K = 2854

2.2.7لنز کج: قطر 51 میلی متر است، به طوری که پرتو مستقیم می تواند در یک نقطه کوچک قوی در صفحه شفاف بین تاریک بالا و پایین متمرکز شود.

2.2.7کالیبراسیون سیستم نوری: تشخیص با یک فیلتر خنثی با تراکم نوری 3.0 و طول موج 550 ~ 650nm.

2.2.8پنجره نوری: متشکل از یک ورق شفاف بدون مانع و یک جعبه دوربین تاریک.

3مخروط تشعشع:

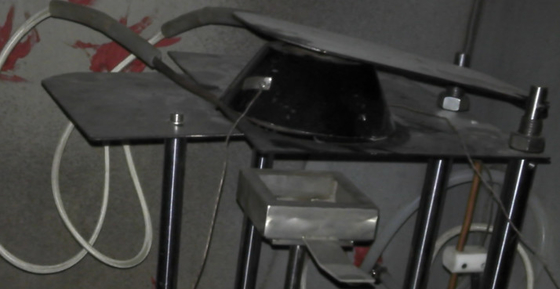

3.1مخروط تابش: از یک عنصر گرمایش با قدرت نامی 2600W تشکیل شده است که می تواند شدت تابش 10KW / m2 ~ 50KW / m2 را در مرکز سطح نمونه فراهم کند.در هنگام آزمایش تابش دو مکان دیگر که 25 میلی متر از مرکز نمونه فاصله دارند، تابش این دو موقعیت نمی تواند کمتر از 85 درصد تابش مرکز نمونه باشد.

3.2گرمکن مخروط شعاعی: از یک منبع برق مستقل تغذیه می شود، قدرت ترانسفورموری منزوی تک فاز 3000W است و کنترل دمای کنترل تایریستور با چرخه سریع را اتخاذ می کند،و دمای کنترل می تواند در ±2 °C ثابت شود.

3.3اندازه گیری جریان حرارتی: یک منطقه مسطح با محدوده 50kw / m2 و قطر 10mm در منطقه دریافت کننده اشعه، که سطح آن با سیاه مات پوشانده شده است و خنک کننده آب خنک شده است.

3.4. روشن کننده: نوزل روشن کننده از لوله مس با دیافراگم Φ4.0mm ساخته شده است و طول شعله و اندازه افقی 30mm است.

4سیستم تامین گاز:

4.1منبع گاز: خلوص 95٪، گاز مخلوط پروپان و هوا، فشار 170Kpa

4.2اندازه گيري جريان پروپان: 1~100cm3/min

4.3. اندازه گیری جریان هوا: 5 ~ 500cm3/min

5عملکرد:

1دقيقيت انتقال: 0.0001%

2محدوده اندازه گیری: 0-100٪؛ تغییر سرعت خودکار هنگام اندازه گیری.

3دقت اندازه گیری: ±3٪

4ولتاژ کار: AC200-240V 50Hz

5رطوبت محیط: دمای اتاق -40°C

6محیط کار: وقتی که ابزار در حال کار است، باید از نور مستقیم خورشید و هیچ جریان هوایی اجباری جلوگیری شود.

6نرم افزار اندازه گیری:

بر اساس رابط کاربری ویندوز ایکس پی و سبک LabVIEW. انتقال در مقابل منحنی زمان نمایش داده می شود. رابط چینی و انگلیسی، و دستورالعمل های چینی و انگلیسی را ارائه می دهد.
