دستگاه آزمایش چرخه گرمایش بار کابل برای آزمایش گرمایش گردش و درمان گرمایش گردش کابل

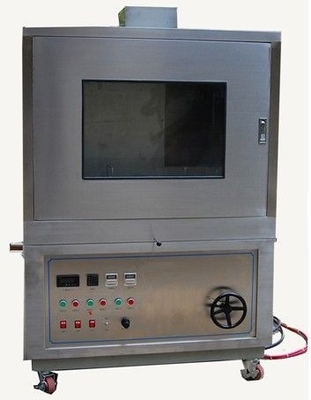

DX8395 ماشین آزمایش چرخه گرمایش بار کابل

1حوزه کاربرد:

The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable"در عین حال، می تواند الزامات GB/T12706-2008، GB/T 11017، GB/Z18890, IEC60502, IEC60840 را برآورده کند.استاندارد IEC60627 برای آزمایش گرمایش جریان کابل های برق و درمان گرمایش جریان کابل ها قبل از آزمایش نفوذ آب.

2حالت تست:

1سیم و کابل تغییر دمای هادی را تحت تأثیر یک جریان خاص ثبت می کنند. منحنی های It، Tt و I/T (t) ثبت شده اند.

2سیم و کابل به طور خودکار جریان را از طریق هدایت کننده در دمای هدایت کننده تنظیم می کند. منحنی های It، Tt و I/T (t) ثبت شدند.

3مشخصات:

در همان زمان گرم کردن کابل با دمای ثابت یا گرم کردن کابل با جریان ثابتآن را می توانید تغییر به موقع جریان کابل در دمای ثابت و جریان ثبت، درجه حرارت و منحنی زمان، و می تواند ذخیره و چاپ سوابق

4روش آزمایش و روش کنترل:

1روش تست:

نمونه هایی که در مراحل اولیه آزمایش شده اند روی زمین آزمایشگاه پخش می شوند و با سیم گرم می شوند تا سیم به دمای پایدار برسد.که 5k ~ 10k بالاتر از حداکثر دمای سیم در حالت کار عادی است.برای کابل های سه هسته ای، جریان گرمایش باید از طریق تمام هادی ها عبور کند. چرخه گرمایش حداقل 8 ساعت است.دمای هادی باید در محدوده دمای مشخص شده حداقل 2 ساعت در هر چرخه گرمایش حفظ شود.پس از آن، باید به طور طبیعی در هوا برای حداقل 3 ساعت خنک شود تا دمای هادی در 10K از دمای محیط باشد، و این چرخه 20 بار است.

2روش کنترل: کنترل کننده ای که به طور مستقل توسط شرکت توسعه یافته است ولتاژ ورودی ترانسفورماتور را کنترل می کند تا جریان خروجی را کنترل کند.و در همان زمان از حالت خروجی 4 ~ 20mA کنترلگر دما برای کنترل خروجی فعلی استفاده می کند، تا دمای آزمایش کابل به دست آید.

3دو نوع روش نمونه گیری دمایی وجود دارد:

(1) به طور مستقیم نمونه گیری دمایی را بر روی نمونه آزمایش انجام دهید.

(2) اگر نمونه برای آزمایشات دیگر نگه داشته شود و برای نمونه گیری دمای سوراخ نمی شود، برای بارگذاری مقایسه ای از کابل دیگری از همان مشخصات استفاده می شود.و دمای نمونه بارگذاری مقایسه به عنوان مقدار بازخورد کنترل جریان بارگذاری برای کنترل جریان نمونه آزمایش گرفته می شود.

5مشخصات نمونه های آزمایش:

دو نمونه کابل با طول 10 ~ 15 متر از کابل تمام شده را رد کنید

6پارامترهای اصلی:

1محدوده جریان: 50 ~ 3000A

2دمای آزمایش: 0~110°C، دقت اندازه گیری دمای: ±1°C

3زمان گرم کردن: 0~9999.99H/M/S قابل تنظیم است

4زمان خنک کننده: 0~9999.99H/M/S قابل تنظیم است

5. زمان چرخه: 1-9999 بار می تواند تنظیم شود؛

7پیکربندی اصلی:

1. ترانسفورماتور گرمایش مرکزی، دو مجموعه 30kVA:

(1) ظرفیت نامی: 30kVA

(2) ورودی نامی: 380V، 79A، خروجی نامی: 10V، 3000A؛

(3) شکل ترانسفورماتور: از طریق مرکز، استفاده در داخل خانه؛

2آمپتر: 3000.0A/5.0A دو

3ترانسفورماتور جریان بالا: 3000A، درجه 0.5؛ دو

4جدول کنترل درجه حرارت هوشمند PID: دو (یکی برای نظارت بر دمای نمونه و دیگری برای نظارت بر دمای محیط)

5قطر 1.5mm، طول 150mm، دو نوع K ترموپول زرهی (هر یک با طول 2m و 10m)

6مجموعه ای از نرم افزار تست که می تواند بخش برنامه گرمایش را تنظیم کند و داده ها و منحنی های مربوطه را ثبت کند

7. يه کامپيوتر

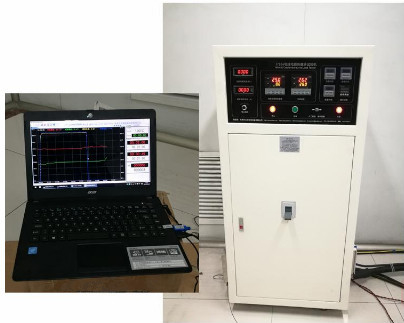

8کابینت کنترل: یک مجموعه

9وسایل آزمایش: چهار گروه
