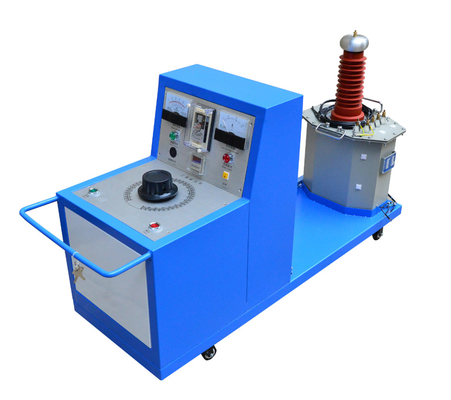

کابل مقاومت ولتاژ دستگاه تست قطع خودکار ولتاژ بالا خروجی از این ابزار ولتاژ AC است

DX5130آزمون ولتاژ مقاومت کابل

AC و DC تست سوئیچینگ:

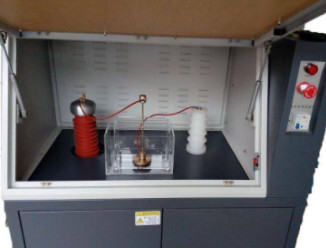

1. خروجی ولتاژ بالا از این ابزار ولتاژ AC است. DC با وارد کردن یک استیک سیلیکون ولتاژ بالا در سری در مدار اصلی به دست می آید، به طوری که حلقه تست یک ولتاژ DC پالس است.فرآیند تحقق این است که انبار سیلیکون در حال حاضر در برج عایق ولتاژ بالا ترانسفورماتور ولتاژ بالا است.و استیک سیلیکون ولتاژ بالا معمولا با یک قطب مدار کوتاه کوتاه می شودهنگامی که آزمایش DC مورد نیاز است، میله مدار کوتاه برای اتصال استیک سیلیکون ولتاژ بالا به مدار آزمایش برداشته می شود و ولتاژ حلقه ولتاژ DC پالس است.

2. تغییر ولتاژ AC و DC در آزمایش عمدتاً به این بستگی دارد که آیا میله ی مدار کوتاه در برج عایق ولتاژ بالا برداشته شود.ولتاژ روی توپ تعادل ولتاژ بالا ولتاژ DC است.، و هنگامی که میله مدار کوتاه وارد می شود، ولتاژ بر روی توپ تعادل ولتاژ بالا ولتاژ AC است.

3. دکمه انتخاب DC AC در پانل جلو. حالت این دکمه ماهیت ولتاژ خروجی دستگاه را تغییر نمی دهد. با فشار دادن دکمه،دستگاه به سادگی مدار هشدار DC را متصل می کندبه کاربر دستور دهید که وقتی در باز می شود، باید توپ تعادل ولتاژ بالا را تخلیه کند.فشار دستگاه تخلیه بر روی پانل به پایان عصا تخلیه تماس با توپ تعادل ولتاژ بالاتوصیه می شود که کاربر هر بار که با توپ مس تخلیه شده تماس می گیرد، با توپ تعادل ولتاژ بالا برای بیش از پنج ثانیه تماس بگیرد.

4در آزمایش DC، کامپیوتر باید حالت DC را نیز انتخاب کند، در غیر این صورت نتیجه آزمایش نادرست است. به سادگی، ولتاژ AC با ولتاژ DC ضرب می شود.

ویژگی های عملکرد:

(1) حفاظت از مرز درب: درب را ببندید، حتی اگر آزمایش نقطه روشن شدن شروع شود، تجهیزات هیچ پاسخی ندارند، نرم افزار دارد: درب ایمنی به سرعت بسته نمی شود.

(2) محافظت از ولتاژ صفر: اگر برق به طور ناگهانی در طول آزمایش قطع شودآن را به طور خودکار به موقعیت صفر پس از بوت بعدی بازگشت به اطمینان حاصل شود که ولتاژ اولیه در موقعیت صفر است

(3) حفاظت از ولتاژ پایان: ولتاژ پایان می تواند توسط نرم افزار تنظیم شود تا اطمینان حاصل شود که اگر افزایش غیرطبیعی به ولتاژ مشخص شده در طول فرآیند مرحله ای وجود داشته باشد،به طور خودکار متوقف می شود و به صفر باز می گردد

(4) محدودیت مکانیکی ولتاژ بالا: اگر سیستم نرم افزار کنترل را از دست دهد، ولتاژ همچنان افزایش می یابد و پس از محدودیت ولتاژ بالا به طور خودکار به صفر باز می گردد.اگر بعد از خرابی متوقف نشود، داده های جمع آوری شده توسط محافظ اضافه جریان تضمین می کند که ولتاژ به طور خودکار با یک شاخص ولتاژ بالا صفر می شود، and the state of the indicator light can be judged by observing the status of the indicator to determine whether the voltage is really boosted or at the zero position If the experiment is done for a long timeبرای اطمینان از عملکرد خوب تجهیزات، تجهیزات دارای یک دریچه خروجی ترانسفورماتور برای اطمینان از عملکرد خوب ترانسفورماتور هستند.و طول عمر خدمت طولانی می شود اگر در آزمایش، اگر نمونه دارای بوی بد یا سوختگی و دود است، می تواند توسط سیستم خروجی حذف شود.

(5) محافظت مستقل از زمین

(6) حفاظت از اتصال کوتاه

(7) حفاظت از سوء استفاده از نرم افزار

(8) حفاظت از نشت

(9) حفاظت از تخلیه در پایان آزمایش.
