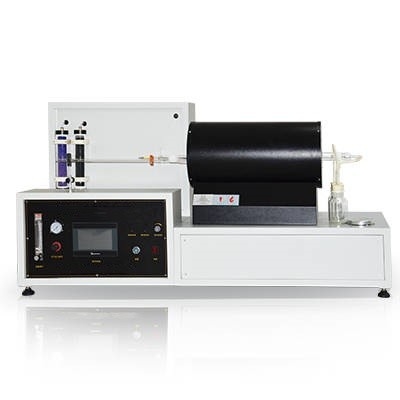

دستگاه آزمایش اندازه گیری انتشار گازی اسید هالوجن برای تعیین کل مقدار گازی اسید هالوجن

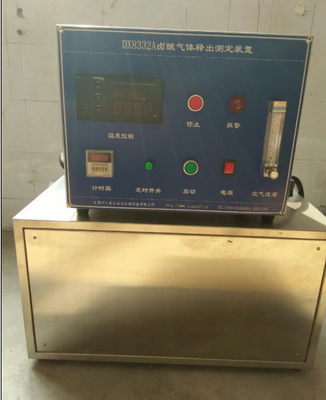

DX8332AHاندازه گیری انتشار گاز آلوجن اسیددستگاه آزمایش

تجهیزات آزمایش هالوژن، PH و هدایت سیم و کابل IEC 60754 قسمت 1 و 2

IEC 60754-1 کابل های الکتریکی هالوژن اسید گاز تست کننده

استانداردها:

مطابق با GB/T17650.1-1998، GB/T17650.2-1998 و IEC60754-1:1994، استانداردهای IEC60754-2:1991؛ در عین حال،آن را با الزامات جدول 6 استاندارد GB/T19666-2005 "اصول عمومی برای سیم ها و کابل های ضد شعله و ضد آتش" و الزامات ماده 6 مطابقت دارد..3.4 از GA306.1-2007، ماده 6.3.4 از GA306.2-2007 و مقالات 9.10 و 9.11 از UL2556-2007

حوزه کاربرد:

برای تعیین مقدار کل گاز اسید هالوجنی برای کابل های کم و بدون هالوجنی و برای اندازه گیری pH و رسانایی برای تعیین اسیدیت گاز مناسب است.

اجزای:

1. کوره لوله ای: طول و قطر موثر اتاق گرمایش 600 × f42mm است و با یک سیستم گرمایش الکتریکی تنظیم شده مجهز است. قدرت گرمایش: 220V / 10KW

2لوله احتراق:

مواد: لوله های آتش گیر ساخته شده از دی اکسید سیلیکون، گاز مقاوم در برابر خوردگی.

ب. مشخصات: قطر داخلی 40 میلی متر است ، طول طرف ورودی کوره لوله ای 60 ~ 200 میلی متر است و طول طرف خروجی 60 ~ 100 میلی متر است ، و شکاف را برای گسترش گرمایش باقی می گذارد.

3قایق سوزان:

الف. ماده: لوله سیلیکون ذوب شده.

ب. مشخصات: طول 100mm، عرض 25mm، عمق 10mm.

c. روش تغذیه قایق سوزان: روش کشیدن آهنربا و سیم پلاتین مورد استفاده قرار می گیرد.

4جمع آوری گاز: دو بطری انتخاب می شود: یکی از آنها مجهز به یک مخلوط کننده مغناطیسی است و حاوی 220 میلی لیتر محلول هیدروکسید سدیم است.

5سیستم تامین گاز:

a. اندازه گیری جریان هوا: 20mL ~ 200mL قابل تنظیم

b. کمپرسور (از شرکت شما ارائه شده است)

6نمونه گیری: 500mg ~ 1000mg

7- تعیین محتوای اسید هالوجن:

a. ترازو تحلیلی: دقت 0.1mg است

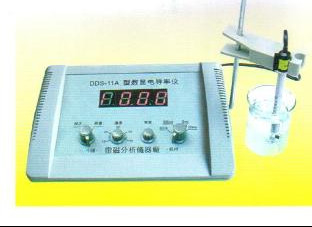

b. اندازه گیری PH دیجیتال: دقت 0.02PH است

ج. متر رسانایی: محدوده اندازه گیری: (0 ~ 1 × 105) μS / cm

مقدمه:

. IEC 60754-1، 2 کابلهای الکتریکی Halogen Acid Gas Release Tester، کابل خوردگی Tester اندازه گیری حجم گاز از اسید هالوجن (IEC 60754-1) ، غلظت pH ((PH Meter، یون های هیدروژن، IEC 60754-2) ،رسانایی ((IEC 60754-2) و غیره از سیم (کابل) توسط حرارت تابش در کوره لوله (IEC 60754-1): 800°c، IEC 60754-2: 950°c)

به ویژه، IEC 60754-1، 2 کابل های الکتریکی هالوژن اسید گاز آزاد شدن تست، کابل خوردگی تست می تواند هر دو استاندارد IEC 60754-1 و IEC 60754-2 را با یک تجهیزات و حالت انتخاب عملکرد تست؛

IEC 60754-1 کابل های بدون هالوجن است که از پلیمر به ترکیبات هالوجنی شده بر اساس ترکیبات افزودنی منتشر شده در طول احتراق، به جز هیدراسیدهای فلوراید،اندازه گیری حجم گاز هالوجن است.IEC 60754-2 برای کابل های الکتریکی یا نوری از ترکیبات منتشر شده در طول احتراق اندازه گیری محدودیت اکسیداسیون گاز است.قابلیت اطمینان و راحتی کاربر برای قرار دادن دستگاه های تغذیه خودکار برای قایق های احتراق، چرخش ریل برای آسان به قرار دادن نمونه، تنظیم تایمر خودکار، فیلتر هوا و غیره؛

استانداردهای مرجع:

IEC 60754-1 نسخه 2.0 b:1994: آزمایش گازهای تولید شده در هنگام احتراق مواد از کابل ها - بخش 1: تعیین مقدار گاز هالوجن اسید

IEC 60754-2 نسخه 1.0 b:1991: آزمایش گازهای تولید شده در هنگام احتراق کابل های الکتریکی - بخش دوم:تعیین درجه اسیدیت گازهای تولید شده در هنگام احتراق مواد گرفته شده از کابل های الکتریکی با اندازه گیری pH و رسانایی.

KS C IEC 60754-1: آزمایش گاز های تولید شده در هنگام احتراق کابل های الکتریکی - بخش 1: اندازه گیری مقدار گاز هالوجن اسید.

KS C IEC 60754-2: آزمایش گاز های تولید شده در هنگام احتراق کابل های الکتریکی - بخش 2: آزمایش خوردگی با تولید گاز های احتراق.

KWS 409: سیم مقاوم در برابر آتش - 5.12 کشش گاز احتراق

مشخصات:

کوره لوله:

- برای بخش گرمایش کوره، طول آن 500 میلی متر و قطر داخلی آن 40 میلی متر است.

لوله (Pyrex):

لوله مقاوم به آتش در کوره برای محافظت از لوله در برابر گاز های خوردنی استفاده می شود.قطر داخلی لوله سیلیکون 38mm و طول لوله 150mm از ورودی کوره و لوله در فاصله 100mm از خروجی است.

قایق احتراق:

- 98mm ((طول) * 15mm ((عرض) * 12mm ((عمق) ؛ هر قایق قبل از احتراق یا بازیافت فقط سه بار استفاده می شود.

بطری شستشوی گاز:

- ارتفاع مایع در انتهای لوله باید 100 ~ 120mm در هر بطری باشد.

سیستم تزریق هوا:

- گاز مورد استفاده برای احتراق باید هوا باشد و سرعت جریان هوا که به لوله تزریق می شود باید با توجه به مقطع درونی واقعی لوله تنظیم شود.سرعت جریان هوا از طریق نمونه باید 378ml/min ± 10% باشد..

اندازه:

- 1220mm ((W) * 450mm ((D) * 560mm ((H)

کوره:

- 500mm ((w) * 300mm ((D) * 38mm ((H)

لوله شیشه ای کواتز:

- 700mm ((عرض) * 37 (Dia داخلی)

منبع برق:

- 220 ولت، 60 هرتز، 10 آمپر

وزن:

-60 کیلوگرم

خدمات عمومی:

کمپرسور هوا

نام ماده:

- IEC 60754-1,2 الکتریکی هالوژن اسید گاز آزاد شدن تست، کابل خوردگی تست کننده
