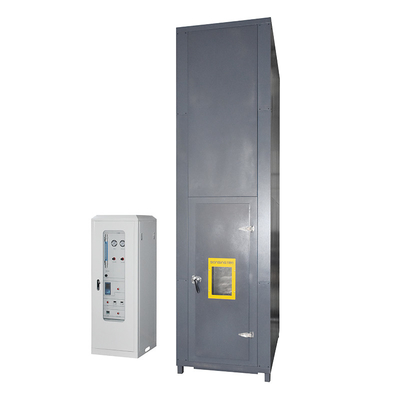

تجهیزات آزمایش احتراق سیم و کابل، توانایی سیم های بسته بندی شده نصب شده عمودی را ارزیابی می کنند.

DX8349Wآزمایش احتراق قطعات لوله و کابلتجهیزات

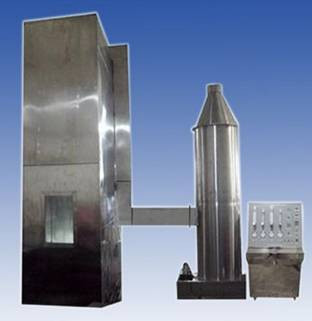

دامنه کاربرد:استفاده می شود برای ارزیابی توانایی سیم های بسته بندی شده، کابل ها یا کابل های نوری نصب شده عمودی برای سرکوب گسترش شعله عمودی در شرایط مشخص شده،با نیاز به همکاری با برج های دفع دود و گرد و غبار در طول استفادهکل دستگاه از چندین بخش تشکیل شده است، از جمله یک اتاق آزمایش، منبع هوا، نردبان فولادی، سیستم تصفیه گازهای گلخانه ای، منبع اشتعال و غیره.

با استانداردها مطابقت دارد: با توجه به GB/T18380.31-2008 و IEC60332-3-10-2018 "بررسی های آتش برای کابل ها و کابل های نوری در شرایط شعله - بخش 31:گزارش آزمایش دستگاه آزمایش برای نصب عمودی سیم و کابل های بسته شده، و می تواند با GB/T18380.32-2008/IEC60332-3-21 مطابقت داشته باشد:212000 "آزمایش آتش برای کابل ها و کابل های نوری در شرایط شعله - بخش 32: نصب عمودی سیم بسته شده و آزمایش گسترش عمودی شعله کابل کلاس A F/R" GB/T18380.33-2008/IEC 60332-3-222000 "بررسی آتش برای کابل ها و کابل های نوری در شرایط شعله - بخش 33: آزمایش گسترش شعله عمودی برای سیم ها و کابل های بسته شده نصب شده عمودی - کلاس A"، GB/T18380.35-2008/IEC 60332-3-242000 "بررسی آتش برای کابل ها و کابل های نوری در شرایط شعله - بخش 35: آزمایش گسترش شعله عمودی برای سیم ها و کابل های بسته شده نصب شده عمودی - کلاس C" GB/T18380.36-2008/IEC60332-3-252000 "بررسی آتش برای کابل ها و کابل های نوری در شرایط شعله - بخش 36: آزمایش گسترش شعله برای سیم ها و کابل های بسته شده نصب شده عمودی - کلاس D".

پارامترهای فنی:

1جعبه آزمایش: دستگاه آزمایشی باید یک جعبه خودپذیر با عرض (1000±100) میلی متر، عمق (2000±100) میلی متر و ارتفاع (4000±100) میلی متر باشد.دیواره پشتی و هر دو طرف اتاق آزمایش باید یک ضریب انتقال گرما حدود 0 داشته باشند..7W؟ M-2؟ K-1 عایق حرارتی، 1.5mm ضخامت USU304 صفحه فولاد ضد زنگ، 65mm ضخامت فیبر معدنی عایق پیچیده در وسط، و 1.5mm ضخامت USU304 صفحه فولاد ضد زنگ در خارج

2منبع هوا:

ورودی هوا مجهز به آنومتر سرعت هوا است و سرعت جریان گاز هوا (5000±500) لیتری در دقیقه است.

بعد از اتمام آزمایش: اگر نمونه بعد از یک ساعت خاموش کردن آتش هنوز در حال سوختن باشد، یک آژیر وجود دارد و دستگاهی که از باران برای متوقف کردن احتراق به زور استفاده می کند.

3نوع نردبان فولادی: عرض (500±5) میلی متر، عرض نردبان فولادی استاندارد (800±10) میلی متر، مواد نردبان فولادی گسترده است USU304 فولاد گرد ضد زنگ

4دستگاه تصفیه گازهای گلخانه ای:

قسمت بالایی از جعبه آزمایش مجهز به یک آنیمومتر دیجیتال است تا اطمینان حاصل شود که سرعت باد کمتر از 8M/S است و بر جریان هوا در داخل جعبه آزمایش تأثیر نخواهد گذاشت.

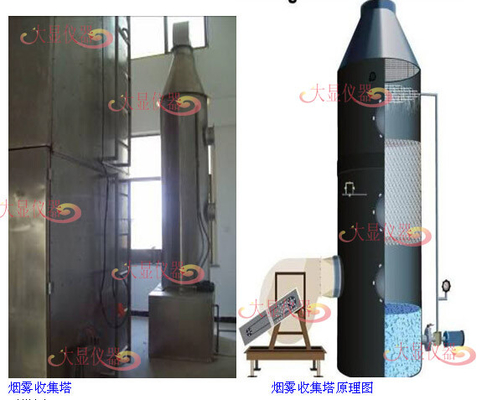

دستگاه جمع آوری دود و شستن دود و گرد و غبار: فولاد ضد زنگ SUS304، با قطر 800mm و ارتفاع 3500mm.

منبع روشنایی

1نوع: منبع اشتعال باید شامل یک یا دو نوزل گاز پروپان از نوع کمربند و اندازه گیری جریان و مخلوط کننده های ونتوری باشد.سطح تغذیه آتش باید یک صفحه فلزی مسطح سوراخ شده با 242 سوراخ با قطر 1.32 میلی متر، با فاصله مرکزی 3.2 میلی متر. این سوراخ ها در سه ردیف متراکم، با 81، 80 و 81 در هر ردیف، در اندازه ای در محدوده 257 × 4.5 میلی متر توزیع شده اند. علاوه بر این،یک ردیف سوراخ های کوچک در هر دو طرف آتش افکن باز می شود، که می تواند احتراق پایدار شعله را حفظ کند. هر لامپ اسپری باید با دستگاه های دقیق برای کنترل سرعت جریان پروپان و هوا مجهز باشد.می توان از جریان سنج چرخش یا جریان سنج جرم استفاده کرد

2. نوزل موقعیت منبع روشنایی باید افقی قرار گیرد، (75±5) mm از سطح جلو نمونه کابل، (600±5) mm از پایین جعبه آزمایش،و با محور نردبان فولادی متماثل استنقطه روشن شدن لامپ اسپری باید در مرکز بین دو میله افقی نردبان فولادی و حداقل 500 میلی متر از انتهای پایین نمونه قرار گیرد.

پارامترهای فنی:

1اندازه داخل جعبه آزمایش 1000 (W) X2000 (D) X4000 (H) میلی متر است، با یک جعبه از مواد پشم معدنی در وسط پر شده است.

2یک فضای ورودی هوا 800 (W) X400 (D) میلی متر در پایین جعبه وجود دارد که 150 میلی متر از دیوار جلو فاصله دارد.

3فضای بالای خروجی 300 (W) X1000 (D) میلی متر است.

4. نردبان فولادی فولادی بزرگ اندازه 500 (W) X3500 (H) ، 1 قطعه

5. نردبان فولادی استاندارد اندازه 800 (W) X3500 (H) ، 1 قطعه

6. دو دستگاه سوزنده پروپان استاندارد

7دو دستگاه مخلوط کننده گاز ونتوري

8دستگاه فشار سنج و دستگاه شیر کاهش دهنده فشار، قادر به تنظیم فشار پروپان و هوا به 0.1Mpa

9. تنظیم و تنظیم سرعت جریان گاز با استفاده از یک جریان سنج چرخش

10. جعبه فراهم می کند نردبان های فولادی و چوکات برای کاربران برای بررسی در بالا

11. مجهز به یک شیر توپ است که می تواند به صورت دستی خاموش منبع هوا

12. به طور خودکار تنظیم زمان آزمایش احتراق و به طور خودکار منبع گاز در آن زمان قطع

13. ترموپول روی دیوار داخلی جعبه می تواند دمای داخل جعبه را نشان دهد

14ابعاد بیرونی اتاق احتراق: 1120 (W) X2195 (D) X5077 (H) mm

15ابعاد بیرونی جعبه کنترل: 1280 (W) X770 (D) X1200 (H) mm

16منبع برق: AC 220V، 50/60Hz، 2A

17منبع گاز: پروپان، هوا (مشتری خود را فراهم می کند)
