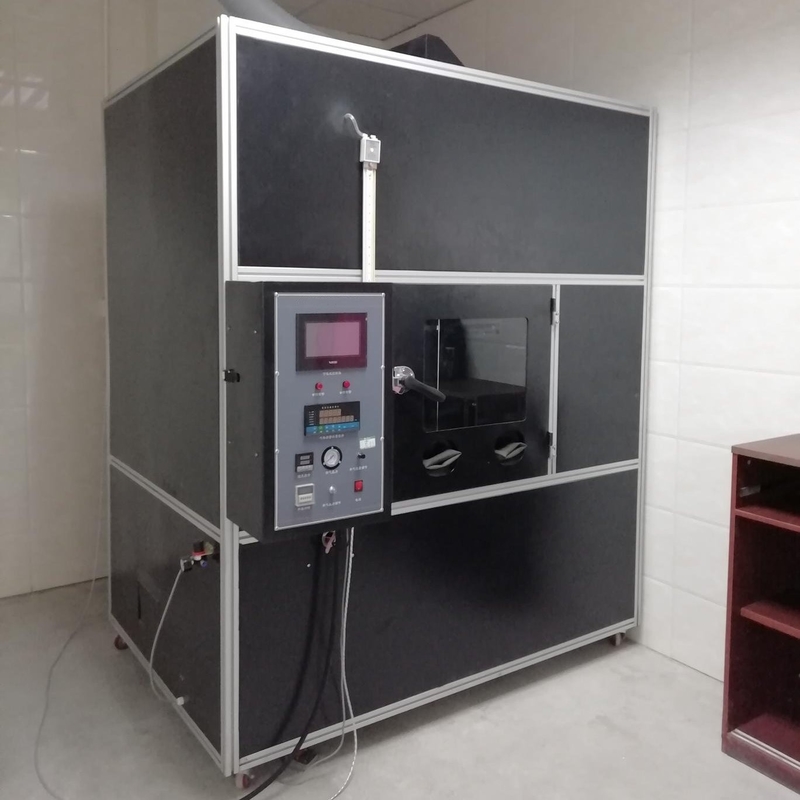

DX8382 اتاق احتراق بزرگ/ دستگاه آزمایش احتراق UL1581/ اتاق آزمایش احتراق افقی عمودی
مطابق با استانداردها:
ما به شدت از استاندارد UL1581 بخش 1080.1-1080.14 برای تولید پیروی می کنیم و توسط شرکت Guangzhou Meihua UL شناخته شده ایم،با استاندارد آزمون احتراق VW-1 (V-ertical specific) Flame Test. قابل استفاده برای استانداردهای تست VW-1 از UL1581، UL13، UL444 و UL1655، و همچنین استانداردهای تست FT-1 و FT-2 از CSA. قابل استفاده اقتصادی و به طور گسترده ای در صنعت سیم و کابل استفاده می شود.
روش آزمایش:
ارتفاع شعله را تنظیم کنید، بالای شعله را زیر نمونه قرار دهید، برای 15 ثانیه بسوزانید، 15 ثانیه خاموش کنید، 5 بار تکرار کنید و وضعیت سوختن نمونه را بررسی کنید.زمان خاموش شدن، و تعداد تکرار ها را می توان تنظیم کرد و می توان آن را به طور خودکار کار کرد.
جزئیات پارامتر:
کل آزمایش در یک آزمایشگاه بسته با حجم 4.32 متر مکعب انجام شد.
1اتاق احتراق:
(1) فضای موثر: 2.4m (طول) * 1m (عرض) * 1.8m (ارتفاع)
۲) ابعاد مرزی: ۲٫۴ متر (طول) * ۱ متر (عرض) * ۲٫۵ متر (ارتفاع)
مواد:
بیرونی: ساختار چهارگوشه فولادی، صفحه فولادی 1.5 میلی متری ضخیم شده با رنگ سبز عمیق.
داخلي: رنگ سياه برقي پخته شده
(4) پنجره مشاهده:
دو پنجره کشویی سمت چپ و راست؛ پنجره مشاهده از شیشه سخت ساخته شده است.
محاصره شده توسط لبه های فولاد SUS304؛
اندازه: 730mm (بالا) * 420mm (عرض).
(5) پنجره عملیات: 4 در کل
اندازه فضای داخلی:ф150mm؛
محور: ساخته شده از لبه های فولاد ضد زنگ 3.0 میلی متری
به عنوان دستکش های چرم دست دراز با طول 600 میلی متر مهر و موم شده است.
ابعاد محیطی کلی:ф220mm.
(6) سیستم خروجی:
دو فن گازی مارپیچی
صفحه ی مهر و موم فشار کشنده از فولاد ضد زنگ ۲٫۰ میلی متری ساخته شده است.
از هر دو طرفش خروجی کششی وجود داره
مجموعه ای از دستگاه های کنترل از راه دور: a. با استفاده از دو طناب فولادی
7) ورودی هوا: در مجموع 4
اندازه:F160mm
صفحه ی دنده ای از فولاد ضد زنگ ۲٫۰ میلی متری ساخته شده است.
از هر دو طرفش خروجی وجود داره
8) دستگیره ی تثبیت پایین:
ابعاد: 2.4m (طول) × 1m (عرض) × 0.7m (ارتفاع)
با استفاده از آهن زاویه ای 60mm × 60mm × 4mm، الکتروستاتیک با رنگ سبز تیره پخته شده است.
قطب چرخ: شش، چهار قطب چرخ با قفل.
- تجهیزات روشنایی: از یک لامپ دایره ای ضد مه و ضد دود استفاده می شود.
2بخش کنترل
(1) یک شاخص احتراق
(2) تنظیمات احتراق: هر تنظیم از 0 تا 99.99 ثانیه
یک (3) نشانگر خاموش شدن
(4) تنظیمات خاموش کردن: هر تنظیم از 0 تا 99.99 ثانیه
(5) تعداد احتراق: 0-999999 بار، به صورت خودسرانه تنظیم شده
(6) مجهز به توابع کاملا اتوماتیک، احتراق، خاموش کردن و شمارش
(7) مجهز به تابع تبدیل عمودی/افقی
(۸) مجهز به تابع روشن شدن اتوماتیک
(9) مجهز به تابع سوئیچینگ دستی / خودکار
(10) با استفاده از روش روشن کردن با فشار بالا
(11) بخش آزمایشی با استفاده از پلاگین های هواپیمایی که در تماس بسیار نزدیک هستند، به کنترل متصل می شود.
3بخش تجربی
۱) نوزل ها:
(2) زاويه 20 درجه است
یک (3) شیر تنظیم کننده شعله داخلی
(4) یک شیر تنظیم کننده شعله خارجی
(5) یک لوله نشان دهنده نقطه تماس با شعله داخلی
۶) یک لوله نشان دهنده پرچم پایین
(۷) یک لوله طول آزمایش
(8) یک دستگاه اندازه گیری شعله
(9) تجهیزات آزمایشی: a. مواد: صفحه فولادی، به خوبی پردازش شده و رنگ آمیزی شده. b. رنگ: سیاه خالص
(10) جعبه آزمایش از فولاد ضد زنگ SUS304 ساخته شده و به صورت ظریف پردازش شده است.
(11) قسمت پایین سقف آزمایش:
a. دو صفحه فولادی 2.0mm.
b. اندازه: 700mm (طول) × 450mm (عرض)
c. رنگ: رنگ سیاه برقی
(12) طراحی مستقل آزمایشات عمودی و افقی
(13) یک میله فشار بلند به جعبه آزمایش اضافه کنید.
(14) سه علامت افقی احتراق
4کنترل منبع هوا:
(1) گاز: استفاده از متان توصیه می شود (که توسط کاربر ارائه می شود)
(2) اندازه گیری جریان: 1 (مدل Dwyer VA20430 از ایالات متحده)
(3) فشار سنج لوله U شکل: 1 قطعه (نوع شرکت Dwyer 1230-36 در ایالات متحده)
(4) یک گازی
(5) تنفسی: تنفسی با فشار بالا
