دستگاه آزمایش سوخت و یکپارچگی کابل و خط کابل نوری، توانایی سیم ها و کابل ها را آزمایش می کند

DX8422 دستگاه آزمایش سوختگی برای یکپارچگی کابل و خطوط کابل نوری

مطابق با استاندارد: دستگاه آزمایش مقاومت در برابر آتش برای کابل و خط کابل نوری GB/T19216.11-2003/IEC60331-11:1999 "بررسی یکپارچگی خط کابل ها و کابل های نوری در شرایط شعله - بخش 11: دستگاه آزمایش - منبع منفصل شعله با دمای شعله حداقل 750 درجه سانتیگراد" طراحی، کاملا با GB/T19216.21-2003/IEC 60331-21 مطابقت دارد:1999 "بررسی یکپارچگی خط کابل ها و کابل های نوری در شرایط شعله - بخش 21: روش های آزمایش و الزامات - کابل هایی با ولتاژ نامی 0.6/1.0kV و کمتر" و GB/T19216.23-2003/IEC 60331-23:1999 "بررسی یکپارچگی خط کابل ها و کابل های نوری در شرایط شعله - بخش 21: روش های آزمایش و الزامات - کابل های داده" GB/T19216.25-2003/IEC 60331-25:1999 "بررسی یکپارچگی خطی کابل ها و کابل های نوری در شرایط شعله - بخش 21:روش های آزمایش و الزامات - الزامات استاندارد آزمایش کابل های نوری.

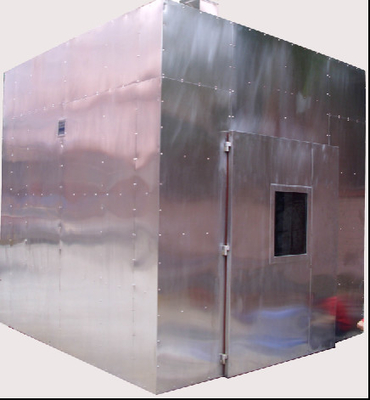

طراحی اتاق احتراق (شکل 1 و 2 را ببینید) دو روش را برای مشتریان انتخاب می کند:

1. روش اول استفاده از ساختمان دیوارهای آجر است، و شرکت ما یک طرح طراحی پیشنهاد کرده و مهندسان حرفه ای را برای ارائه راهنمایی ساختمانی در محل ارسال کرده است؛
2. روش دوم استفاده از مواد مناسب برای ثابت کردن آن بر روی براکت زاویه ای آهن است تا کل اتاق احتراق مکعب را تشکیل دهد.
3. اندازه اتاق احتراق: 3M x 3M x 3M، در مجموع 27 متر مکعب. می تواند یک ساختار دیوار آجر یا یک ساختار صفحه فولاد، انتخاب شده توسط مشتری
4. نگهدارنده نمونه: نمونه توسط دو یا سه حلقه فلزی با قطر داخلی حدود 150 میلی متر پشتیبانی می شود.

طراحی اتاق احتراق (شکل 1 و 2 را ببینید) دو روش را برای مشتریان انتخاب می کند:

واحد ابعاد: میلی متر (بعد بدون تحمل مقادیر تقریبی است)

دستگاه احتراق:

1لامپ اسپری: یک لامپ اسپری گاز پروپان نوار با طول نامی 500 میلی متر و عرض 15 میلی متر، مجهز به مخلوط کننده ونتوری است. سه ردیف نوزل با قطر نامی 1.32 میلی متر و فاصله مرکزی 3سوراخ هاي 2 ميلي متري

2- اندازه گيري جريان: اندازه گيري جريان هوا: 80L/min; اندازه گيري جريان پروپان: 5L/min

3ترکیب سیستم کنترل لامپ اسپری عبارت است از: شیر تنظیم فشار، روشن کننده پیزو الکتریکی، دستگاه خاموش کننده، ترموپول کنترل دمای،منبع گاز (که توسط شرکت شما ارائه می شود)، دریچه تنظیم کننده، دستگاه روشنایی، لوله گاز، جریان سنج، مخلوط کننده ونتوری، لامپ اسپری، شیر کوله ای، لوله هوا، بطری هوا فشرده (خود مصرف کننده)

4. تایمر: 0 ~ 99.99s / m / h، می تواند به صورت دلخواه تنظیم شود

5دستگاه روشنایی: برای روشن شدن اتوماتیک

6کنترلگر دما: متشکل از دو قسمت نظارت بر دمای، با محدوده دمای 0 ~ 1000 °C و می تواند به صورت دلخواه تنظیم شود.

واحد ابعاد: میلی متر

تمام تعادلات ابعاد ±5٪ هستند

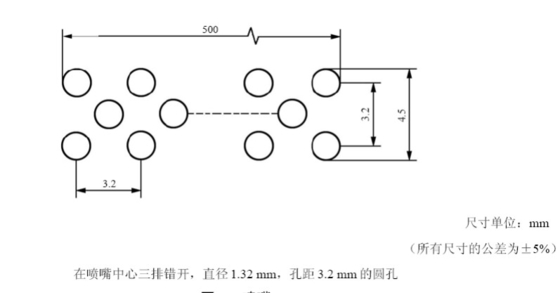

سه ردیف سوراخ های دایره ای با قطر 1.32 میلی متر و فاصله 3.2 میلی متر در مرکز نوزل قرار دارند.

مطابق با استاندارد: تولید و تولید شده مطابق با استاندارد ملی GB/T19216.11-2003 IEC60331-11.

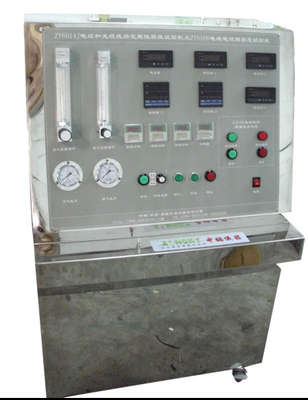

دامنه کاربرد: برای آزمایش توانایی سیم ها و کابل ها برای کار مداوم در شرایط مشخص در یک منبع آتش و زمان مشخص استفاده می شود.ابزار آزمایش شامل یک طراحی یکپارچه از بخش های آزمایش و کنترل است.. پوسته بیرونی و اجزای مهم اتاق آزمایش از فولاد ضد زنگ ساخته شده اند و در برابر دود و خوردگی گاز مقاوم هستند. سیستم کنترل دارای درجه بالایی از اتوماسیون است.با روشن شدن خودکار، صفحه نمایش لمسی، مشاهده و ضبط راحت، و استفاده پایدار و قابل اعتماد.

منبع گاز برای آزمایش شعله: استفاده از گاز پروپان یا گاز پترولیوم مایع با پاکی بیش از 95٪ (کاربر ارائه شده است).

سوزنده یک نوک گاز پروپان نوع کمربند با مخلوط کننده ونتوری است ، با طول نوک 500 میلی متر و عرض 15 میلی متر. سه ردیف سوراخ های کوچک در نوک وجود دارد ، با قطر 1.32ميلي متر و فاصله 3.2ميلي متر

نوزل باید حداقل 200 میلی متر از پایین جعبه و حداقل 300 میلی متر از هر دیواره جعبه فاصله داشته باشد.

قطر داخلی حلقه فلزی حدود 150 میلی متر است.

مجهز به اندازه گیری جریان دوگانه و تنظیم فشار، با محدوده اندازه گیری جریان هوا 0.5-5 متر مکعب در ساعت و محدوده جریان گاز 0.1-1 متر مکعب در ساعت.مجهز به دستگاه اندازه گیری دمای (ترموپول نوع K)در شرایط ۷۵۰+۵۰ درجه سانتیگراد، -۰ درجه سانتیگراد، برای ۱۰ دقیقه سوزانده شود و تفاوت دما بین دو ترموپول نباید بیش از ۴۰ درجه سانتیگراد باشد. فرآیند آزمایش به صورت خودکار کنترل می شود.

مجهز به عملکرد تشخیص هوشمند، به طور خودکار هشدار می دهد و منبع آتش را در صورت وقوع یک مدار کوتاه در نمونه در طول فرآیند آزمایش خاموش می کند.

5 حلقه فلزی با قطر داخلی حدود 150 میلی متری که طبق استاندارد مورد نیاز است، فراهم شود.و فاصله بین حلقه های فلزی می تواند به طور آزاد تنظیم شود تا تثبیت و پشتیبانی از قطعه آزمایش را تسهیل کند.

نگهدارنده نمونه از فولاد ضد زنگ با ظرفیت حمل 30 کیلوگرم

به استثنای اتاق احتراق (اتاق احتراق نیاز به 27 متر مکعب) ، کمپرسور هوا ارائه شده توسط مشتری (3HP)

شامل بار: ولتاژ آزمایش از 0 تا 1000 ولت تنظیم می شود.

محدوده جریان: 0.1-3A، جریان آزمایش را می توان مطابق با الزامات استاندارد تنظیم کرد، اما اگر بیشتر از 3A باشد، محافظت می شود.

ظرفیت بارگیری باید تضمین کند که نمونه آزمایش حتی زمانی که جریان آزمایش به 3A نزدیک می شود، می تواند مورد آزمایش قرار گیرد.

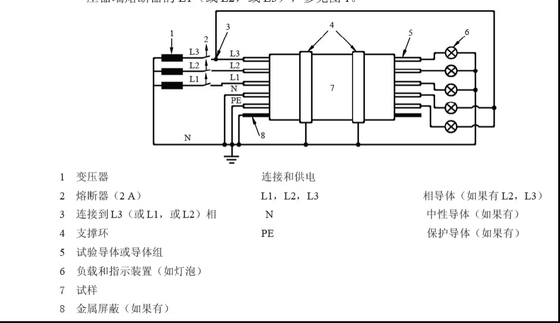

مدار الکتریکی دارای دستگاه های محافظ مناسب برای اطمینان از اینکه در هنگام احتراق یا خرابی کابل،پرسنل دچار برق نمی شوند و تجهیزات به دلیل خرابی کابل خراب نمی شوند..

در طول آزمایش یکپارچگی مدار الکتریکی کابل مورد آزمایش در هنگام احتراق،هر مدار (سه فاز) و نقطه خنثی باید به صورت سریال با یک فیوز برای محافظت از ترانسفورماتور مرحله ای متصل شوند.هنگامی که سیم ایمنی فوز شده قطع می شود، باید یک چراغ نشان دهنده برای نشان دادن مرحله ذوب یا زمین باشد.

برای راحتی کار، هنگام کالیبراسیون دمای، موقعیت ثابت نمونه از منبع روشنایی منحرف می شود.به صورت دستی نمونه را به موقعیت منبع روشنایی منتقل کنید.

اگر یک صفحه لمسی انتخاب شده باشد، دارای عملکردهای زیر است: به طور خودکار دمای دو ترموپول را تشخیص می دهد، منحنی دمای را از طریق صفحه لمسی نشان می دهد،و یک آژیر را هنگام تجاوز از حد بالا و پایین دمای استاندارد تنظیم می کند (مجموعه زمانی منحنی نمایش 15 دقیقه)، صفحه نمایش دیجیتال این تابع را ندارد).
