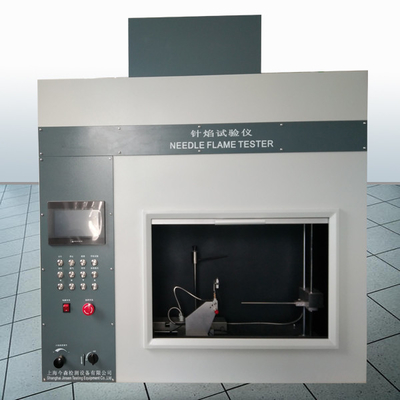

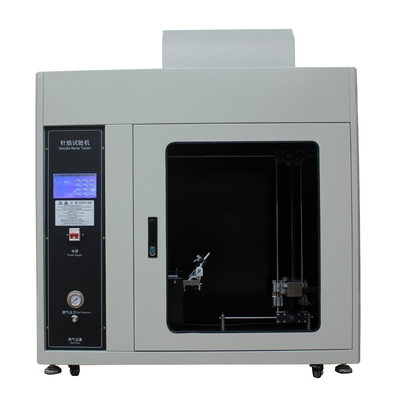

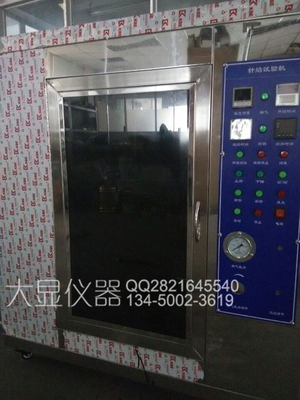

دستگاه آزمایش شعله سوزن برای اجزای قطعات و مجموعه های الکتریکی

DX8521Nآزمایش شعله ایماشین

اصل کار:

به دلیل شرایط نقص در محصول، مانند جریان نقص که از طریق مسیر نشت جریان می یابد، گرم شدن بیش از حد اجزای یا قطعات، تماس ضعیف و غیره، ممکن است شعله ایجاد شود.که بعدش مي تونه به قسمت هاي نزديک شليک کنهآزمایش شعله سوزن شعله های کوچک تولید شده در داخل محصول را در شرایط نقص شبیه سازی می کند و خطر آتش را با استفاده از فناوری شبیه سازی ارزیابی می کند.

استانداردهای آزمایش:

با استانداردهای آزمون GB/T5169.5 و IEC60695-2-2 "بررسی خطر آتش برای محصولات الکتریکی و الکترونیکی - بخش 2: روش های آزمایش - بخش 2: آزمایش شعله سوزن" مطابقت دارد.

دامنه اعمال شده:

آزمایش کننده شعله به طور عمده برای قطعات، قطعات و مجموعه های محصولات الکتریکی و الکترونیکی، لوازم خانگی، مانند تخته های سیم کشی، سوئیچ های سانتریفیوژال، سوکت های آشپزخانه برنج مناسب است,و غیره

پارامترهای فنی:

سوزنده: طول 35mm، قطر داخلی: 0.5mm

استاندارد برای اشتعال شعله: ارتفاع شعله 12mm

دستگاه اندازه گیری دمای:

ترموپول ها از فیلامنت 0.5 میلی متری نوع K، دمای اندازه گیری: 1050 °C

بلوک مس انتقال گرما: Ф 4.0x6.0mm

سرعت گرم کردن: 23.5 ثانیه در درجه 100-700 درجه سانتیگراد

حجم اتاق آزمایش: 0.5M3، d×w×h: 60×95×90cm

ابعاد بیرونی: d×w×h: 61×120×105cm

مواد جعبه بیرونی: فولاد ضد زنگ آینه ای

چرا از دستگاه آزمایش شعله سوزن استفاده می کنیم؟

حفاظت از آتش (پیشگیری از آتش، مهار شعله) همیشه یک پیشنهاد امنیت اجتماعی بوده است.آگاهی از حفاظت از آتش (پیشگیری از آتش و مهار شعله) نیز به نقطه ای بالا رسیده است.بنابراین، پیشگیری از آتش سوزی و کاهش شعله برای کشور به یک اولویت اصلی تبدیل شده است.ما همچنین نیاز به یک آزمایش شعله سوزن.

در چه شرایطی دستگاه های خانگی، محصولات الکتریکی و الکترونیکی برای دستگاه های آزمایش احتراق سوزن مناسب هستند؟

هنگامی که روش آزمایش سیم داغ یا روش آزمایش احتراق عمودی افقی برای قطعات (یا اجزای) کوچک مناسب نیست، می توان از روش آزمایش شعله سوزن استفاده کرد.اگر نمونه آزمایش در طول آزمایش سیم داغ آتش بگیرد، خطر احتراق ایجاد شده نیز باید با شعله سوزن آزمایش شود.

توجه: این دستگاه آزمایش شعله سوزن یکی از تجهیزات توصیه شده برای مراکز آزمایش برق خانگی و مشابه در GB/T4706 و IEC60335-1 است.

استانداردهای مرجع: IEC884-1، GB2099.1، VDE، IEC335، GB47061، GB51695UL1694

توضیحات فنی:

این محصول بر اساس استفاده از محصولات الکترونیکی و الکتریکی است. به دلیل شرایط نقص مانند جریان نقص که از طریق مسیرهای نشت جریان می یابد، گرم شدن اجزای یا قطعات،تماس ضعیف، و غیره ، ممکن است باعث شعله های آتش شود.این آزمایش شعله های کوچک تولید شده در داخل محصول را در شرایط نقص شبیه سازی می کند و از فناوری شبیه سازی برای ارزیابی خطر آتش استفاده می کند.هنگامی که روش آزمایش سیم داغ یا روش آزمایش احتراق عمودی افقی برای قطعات (یا اجزای) کوچک مناسب نیست، می توان از روش آزمایش شعله سوزن استفاده کرد.اگر نمونه در طول آزمایش سیم داغ آتش بگیرد، خطر احتراق تولید شده نیز باید با شعله سوزن آزمایش شود. مناسب برای اجزای و قطعات محصولات الکترونیکی و الکتریکی، لوازم خانگی، مانند تخته های سیم کشی،سوئیچ های سانتریفیوژ، و فنجان برنج

مشخصات اساسی:

1) حجم داخل جعبه: ≥ 0.5 متر مکعب، با درب مشاهده شیشه ای

2) سوخت: گاز بوتان بوتان

3) مشخصات سوزنده: بیش از 35 میلی متر طول، قطر داخلی Ø 0.5mm ± 0.1mm، قطر بیرونی بیش از Ø 0.9mm

4) ارتفاع شعله: 12mm ± 1mm قابل تنظیم

5) دمای شعله: در عرض 23.5 ± 1 ثانیه، زمان افزایش از 100 °C به 700 °C

6) تایمر: قابل تنظیم در محدوده 0 ~ 99 دقیقه و 99 ثانیه، با زمان احتراق قابل تنظیم و مدت زمان احتراق ثبت شده

7) دستگاه ایمنی: این دستگاه مجهز به دستگاه هشدار نشت گاز است. هنگامی که غلظت گاز از مقدار عادی فراتر رود، دستگاه هشدار صدا می زند و یک هشدار را روشن می کند، تامین گاز را قطع می کند.,و سیستم خروجی را برای خروجی گاز داخل جعبه آزمایش راه اندازی کنید تا کیفیت هوا در داخل جعبه به مقدار عادی بازگردد.

8) ویژگی های محصول: اتاق احتراق این آزمایشگر رنگ اسپری الکتروستاتیک را اتخاذ می کند که ظاهر زیبایی دارد و در برابر دودی و خوردگی گاز مقاوم است.چراغ های سه بعدی قابل تنظیم، سیستم کنترل خودکار، تهویه مستقل، مشاهده و ثبت مناسب، پایدار و قابل اعتماد.

9) منبع برق: AC220V/50Hz
